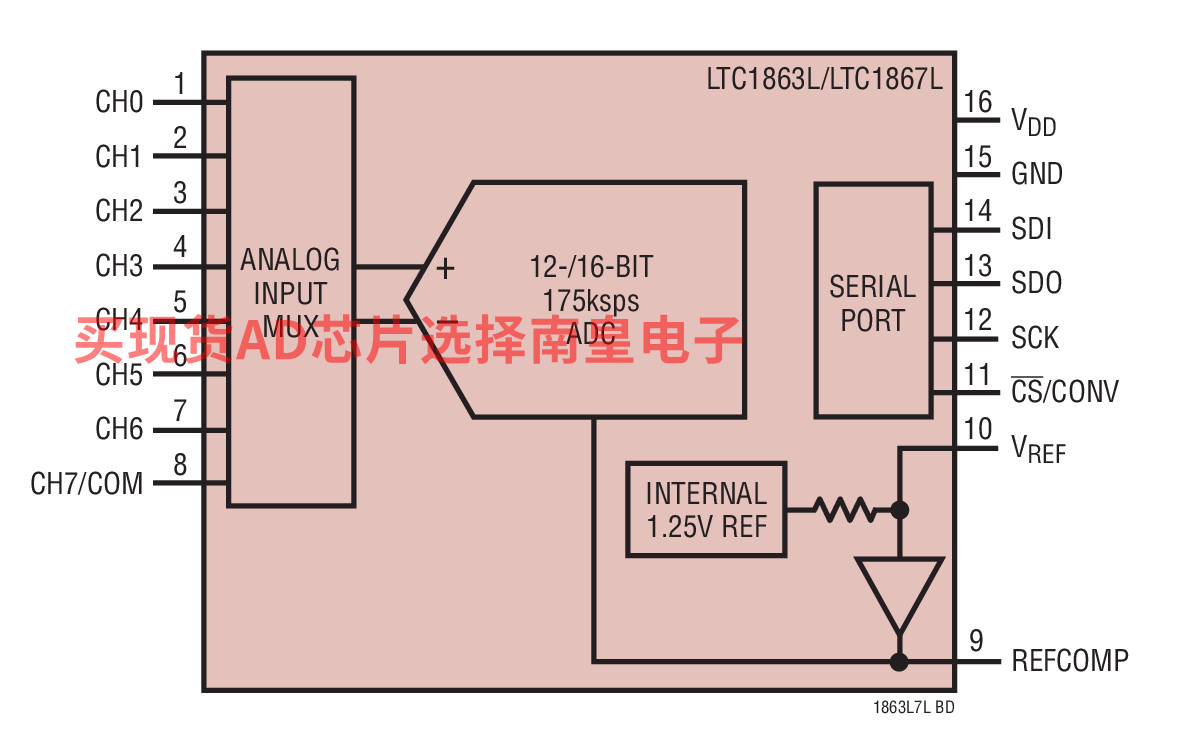

LTC1863L / LTC1867L 是引脚兼容的 8 通道 12 位 / 16 位 A/D 转换器，具有串行 I/O 和一个内部基准。

8 通道输入多路复用器可针对单端或差分输入以及单极或双极转换操作 (或其组合) 进行配置。ADC 负责转换 0V 至 2.5V 单极输入或 ±1.25V 双极输入。ADC 通常仅从单 2.7V 电源吸收 750μA 电流。自动打盹和睡眠模式有利于那些对功耗敏感的应用。

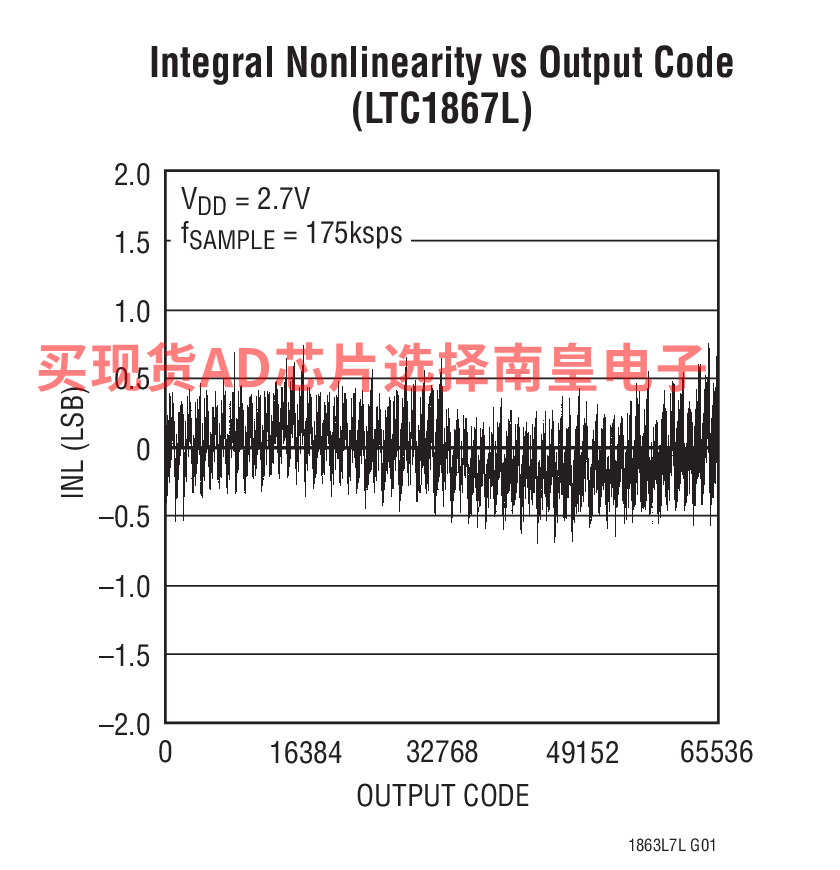

LTC1867L 的 DC 性能出众，在整个温度范围内具有 ±3LSB INL 规格和 16 位无漏失码。

LTC1863L / LTC1867L 采用紧凑型、窄体 16 引脚 SSOP 封装，因而可以在对空间敏感以及低功率应用中使用。

应用

• 工业过程控制
• 高速数据采集
• 电池供电式系统
• 复用数据采集系统
• 成像系统

• 与LTC1863/LTC1867引脚兼容
• 采样速率：175ksps
• 16位无失码，最大±3LSB INL
• 8通道多路复用器，具有：
  • 单端或差分输入以及
  • 单极性或双极性转换模式
• SPI/MICROWIRE串行I/O
• 2.7V保证电源电压

• 真差分输入
• 片内或外部基准电压源
• 低功耗：750µA (175ksps)，300µA (50ksps)
• 休眠模式
• 转换操作之间的自动打盹模式
• 16引脚窄体SSOP封装
• AEC-Q100通过汽车应用认证

LTC1867LACGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：12（100-499个）；10.19（1000+个）

LTC1867LACGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：12（100-499个）；10.19（1000+个）

LTC1867LAIGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：14.42（100-499个）；12.22（1000+个）

LTC1867LAIGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：14.42（100-499个）；12.22（1000+个）

LTC1867LAIGN#WPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：16.58（100-499个）；14.05（1000+个）

LTC1867LAIGN#WTRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：16.58（100-499个）；14.05（1000+个）

LTC1867LCGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：10.14（100-499个）；8.59（1000+个）

LTC1867LCGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：10.14（100-499个）；8.59（1000+个）

LTC1867LIGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：12.17（100-499个）；10.3（1000+个）

LTC1867LIGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.17（100-499个）；10.3（1000+个）

LTC1867LIGN#WPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：13.98（100-499个）；11.84（1000+个）

LTC1867LIGN#WTRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.98（100-499个）；11.84（1000+个）

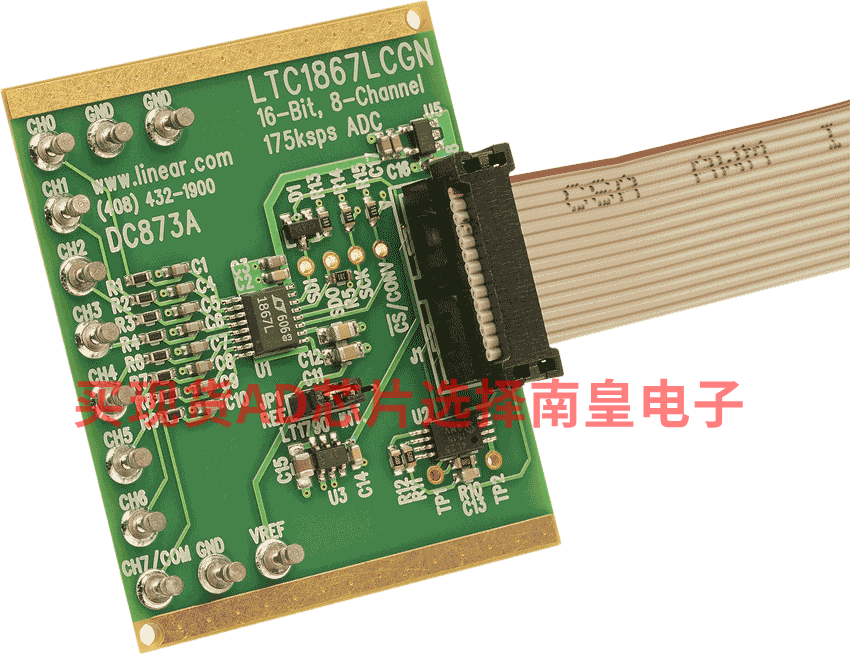

DC873A：LTC1867LCGN演示板 | 3V、16位、8通道（需要DC2026）

演示电路873内置LTC1867L八通道16位ADC。LTC1867L可针对单极性0至2.5V或双极性±1.25V输入电压范围进行软件编程。8通道多路复用器可以针对8个相对于地的单端输入、7个相对于COM/CH7引脚的单端输入、4个差分输入或这些输入的任意组合进行编程。
