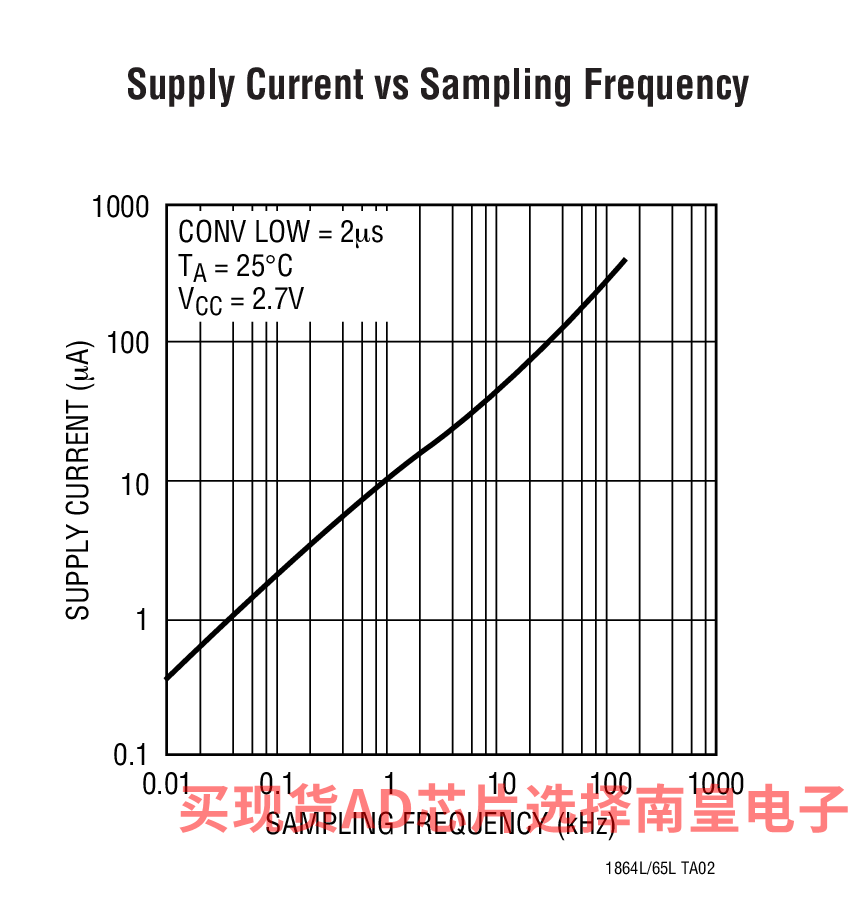

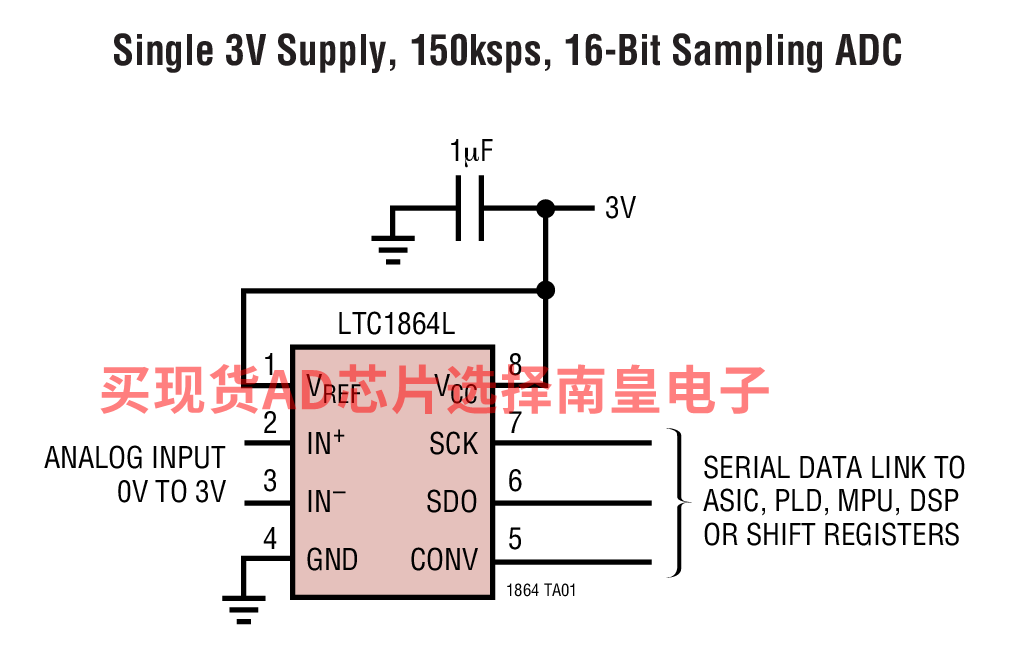

LTC1864L / LTC1865L 是采用 MSOP 和 SO-8 封装的 16 位 A/D 转换器，它们依靠单 3V 电源工作。在 150ksps 采样速率条件下，电源电流仅为 450μA。在较低的速度下，电源电流将减小，原因是 LTC1864L / LTC1865L 在转换操作之间将自动断电。这些 16 位开关电容器逐次逼近型 ADC 包括采样及保持电路。LTC1864L 具有一个差分模拟输入和一个外部基准引脚。LTC1865L 提供了一个可利用软件来选择的双通道 MUX 和一个外部基准引脚 (在 MSOP 封装版本上)。

三线式串行 I/O、小外形 MSOP 或 SO-8 封装、以及极高的采样速率与功率之比使得这些 ADC 非常适合紧凑、低功率、高速系统。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。高阻抗模拟输入以及可在缩减的电压范围内 (低至 1V 全标度) 工作的能力使得它们在许多应用中可与信号源直接相连，从而免除了增设外部增益级的需要。

应用

• 高速数据采集
• 便携式或紧凑型仪表
• 低功率电池供电式仪表
• 隔离式和 / 或远程数据采集

• 采用 MSOP 封装的 16 位、150ksps ADC
• 单 3V 电源
• 低电源电流：450μA (典型值)
• 自动停机功能可把电源电流减小至 10μA (在 1ksps)
• 真正的差分输入
• 单通道 (LTC1864L) 或双通道 (LTC1865L) 版本
• SPI/MICROWIRE 兼容型串行 I/O
• 12 位 LTC1285 / LTC1288 的 16 位升级版器件
• 与 12 位 LTC1860L / LTC1861L 引脚兼容
• 无最小数据传输速率

LTC1864LACMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.42（100-499个）；7.66（1000+个）

LTC1864LACMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.42（100-499个）；7.66（1000+个）

LTC1864LACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：8.42（100-499个）；7.66（1000+个）

LTC1864LACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.42（100-499个）；7.66（1000+个）

LTC1864LAIMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.75（100-499个）；7.99（1000+个）

LTC1864LAIMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.75（100-499个）；7.99（1000+个）

LTC1864LAIS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：8.75（100-499个）；7.99（1000+个）

LTC1864LAIS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.75（100-499个）；7.99（1000+个）

LTC1864LCMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：7.21（100-499个）；6.61（1000+个）

LTC1864LCMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.21（100-499个）；6.61（1000+个）

LTC1864LCS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：7.21（100-499个）；6.61（1000+个）

LTC1864LCS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.21（100-499个）；6.61（1000+个）

LTC1864LIMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.83（1000+个）

LTC1864LIMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.83（1000+个）

LTC1864LIS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.83（1000+个）

LTC1864LIS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.83（1000+个）

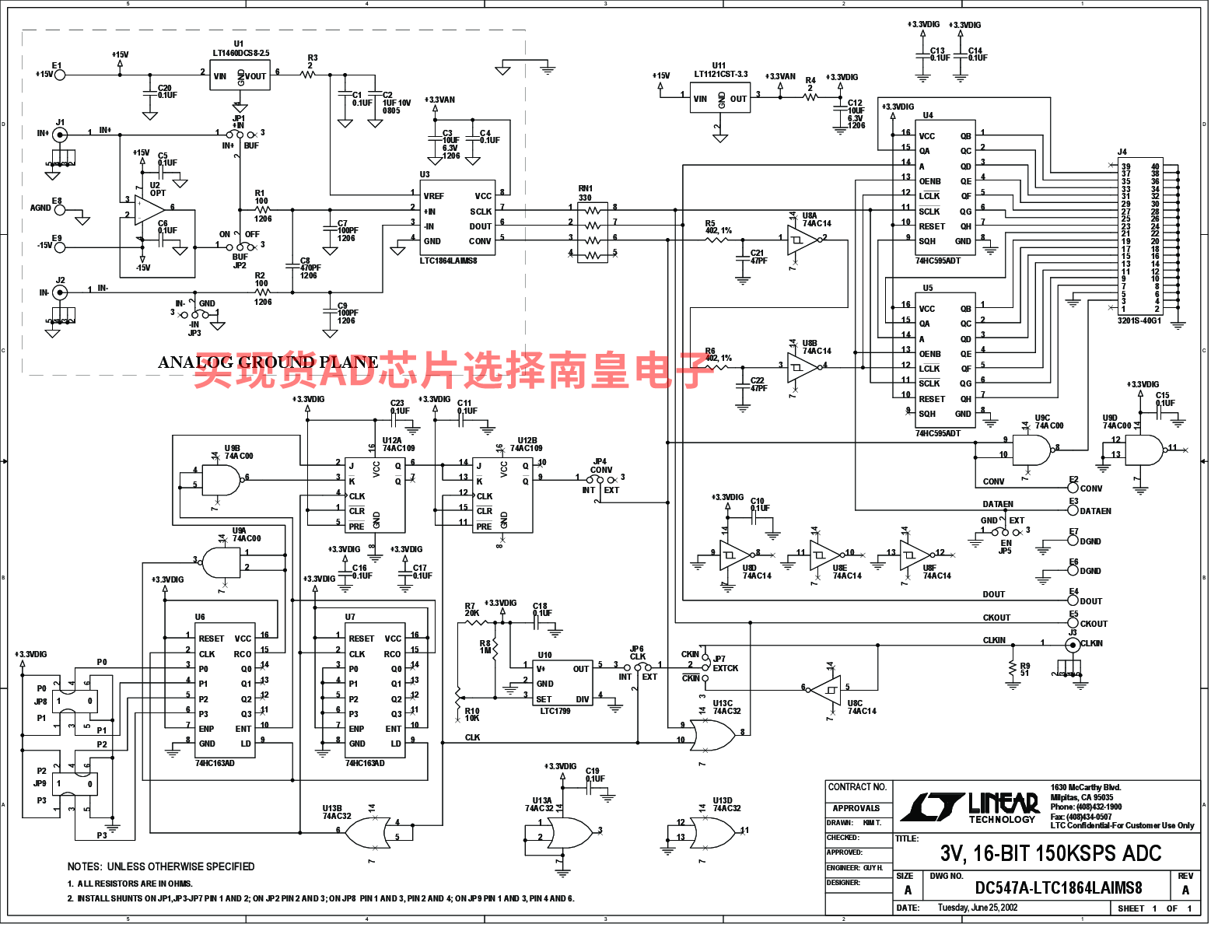

DC547A：LTC1864LAIMS8 | 具有串行接口和差分输入的3V、16位、150ksps µpower ADC，采用MS-8封装（需要DC718控制器）

DC547A：LTC1864L µPower、3V、16位、150ksps 1和2通道ADC演示板，采用MSOP封装。
