LTC1860的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：采用 MSOP 封装的微功率、12 位、250ksps 单通道 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1860的产品详情：

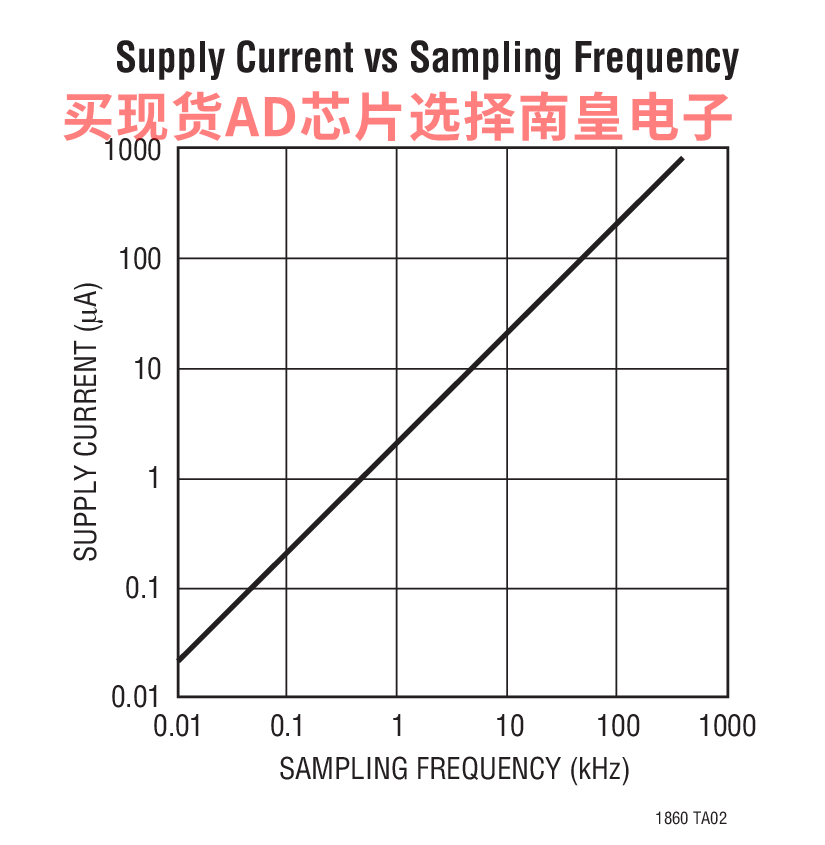

LTC1860 / LTC1861 是采用 MSOP 和 SO-8 封装的 12 位 A/D 转换器，采用单 5V 工作电源。在 250ksps 采样速率条件下，电源电流仅为 850μA。在较低的速度下，电源电流将减小，原因是 LTC1860 / LTC1861 在转换操作之间将自动断电至一个 1nA 的典型电源电流。这些 12 位开关电容器逐次逼近型 ADC 包括采样及保持电路。LTC1860 具有一个差分模拟输入和一个可调基准引脚。LTC1861 提供了一个可利用软件来选择的双通道 MUX 和一个可调基准引脚 (在 MSOP 封装版本上)。

三线式串行 I/O、小外形 MSOP 或 SO-8 封装、以及极高的采样速率与功率之比使得这些 ADC 非常适合于紧凑、低功率、高速系统。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。高阻抗模拟输入以及可在缩减的电压范围内 (低至 1V 全标度) 运作的能力使得它们在许多应用中可与信号源直接相连，从而免除了增设外部增益级的需要。

应用

高速数据采集
便携式或紧凑型仪表
低功率电池供电型仪表
隔离和 / 或远程数据采集

LTC1860的优势和特点：

采用 MSOP 封装的 12 位、250ksps ADC
单 5V 电源
低电源电流：850μA (典型值)
自动停机功能可把电源电流减小至 2μA (在 1ksps)
真正的差分输入
单通道 (LTC1860) 或双通道 (LTC1861) 版本
SPI/MICROWIRE 兼容型串行 I/O
高速升级至 LTC1286 / LTC1298
与 16 位 LTC1864 / LTC1865 引脚兼容
保证运作至 125°C (MSOP 封装)

LTC1860具体的完整产品型号参数及价格（美元）：

LTC1860CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.65（1000+个）

LTC1860CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.65（1000+个）

LTC1860CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.97（100-499个）；2.6（1000+个）

LTC1860CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.97（100-499个）；2.6（1000+个）

LTC1860HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.82（100-499个）；3.27（1000+个）

LTC1860HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.82（100-499个）；3.27（1000+个）

LTC1860IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.41（100-499个）；2.98（1000+个）

LTC1860IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.41（100-499个）；2.98（1000+个）

LTC1860IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.36（100-499个）；2.93（1000+个）

LTC1860IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.36（100-499个）；2.93（1000+个）

LTC1860的评估套件：
