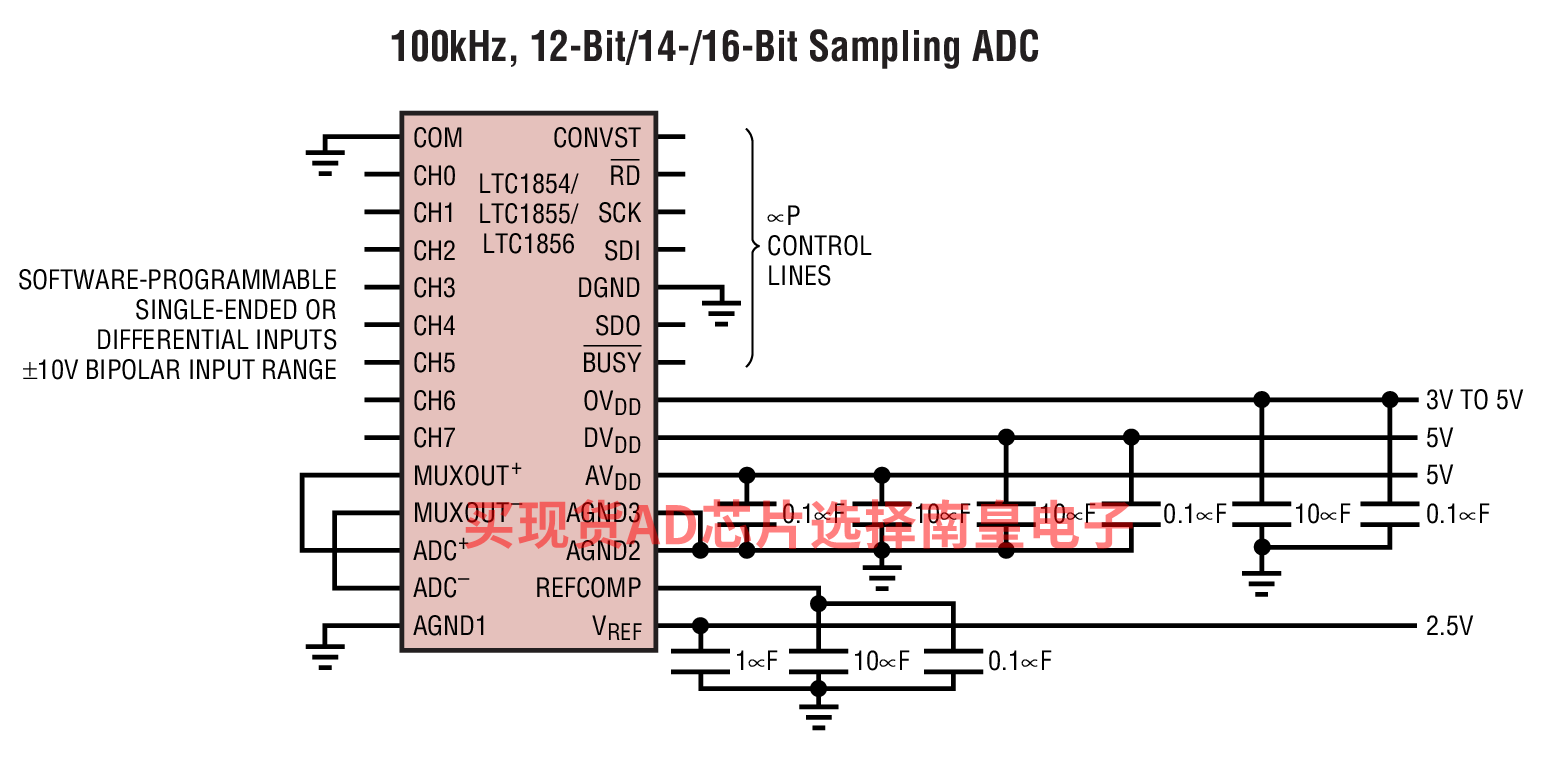

LTC1854/LTC1855/LTC1856是8通道、低功率、12/14/16位、100ksps、模数转换器(ADC)。这些ADC采用单5V电源供电，8通道多路复用器可针对单端输入、差分输入对或两者的组合进行编程。此外，对所有的通道均提供了±30V的故障保护。任何通道上的故障情况都将不会影响选定通道的转换结果。

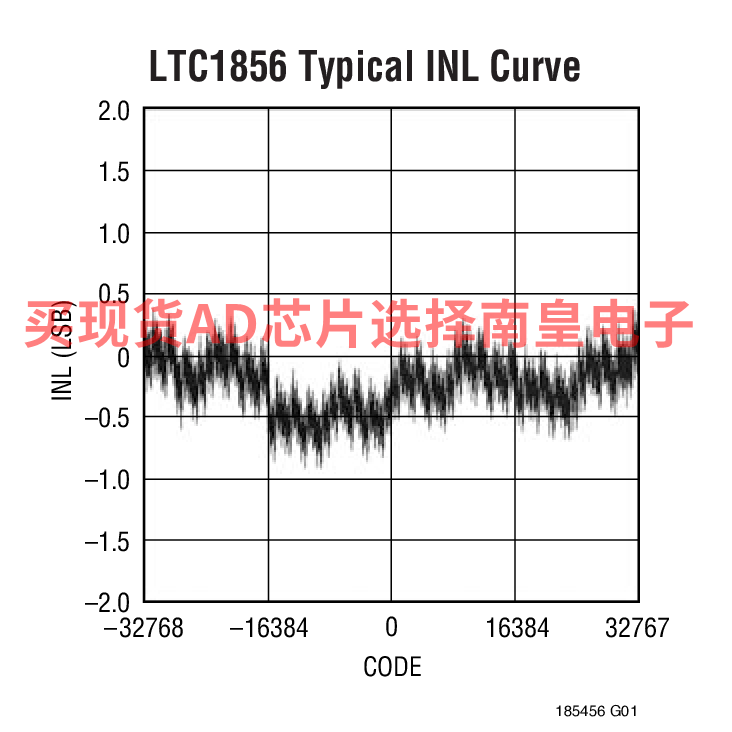

一个板载精密基准电压源尽可能减少了外部组件。功耗为40mW（100ksps时），在两种电源关断模式中更低（在浅睡眠模式中为27.5mW，而在睡眠模式中则为40mW）。DC规格包括±3LSB INL（对于LTC1856）、±1.5LSB INL（对于LTC1855）和±1LSB INL（对于LTC1854）。

内部时钟针对5μs的最大转换时间进行了修整，采样速率保证在100ksps。一个单独的转换起动输入和数据就绪信号(BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

应用

• 工业过程控制
• 多路复用数据采集系统
• 用于个人电脑(PC)的高速数据采集
• 数字信号处理

• 单 5V 电源
• 采样速率：100ksps
• 具 ±30V 保护能力的 8 通道多路复用器
• ±10V 双极输入范围单端或差分
<li±3lsb inl="" (对于="" ltc1856)，±1.5lsb="" ltc1855)，±1lsb="" ltc1854)<="" li="">
• 超温无失码
• 功耗：40mW (典型值)
• SPI/MICROWIRETM 兼容型串行 I/O
• 电源关断：打盹和睡眠
• SINAD：87dB (LTC1856)
• 可采用内部或外部基准工作
• 内部同步时钟

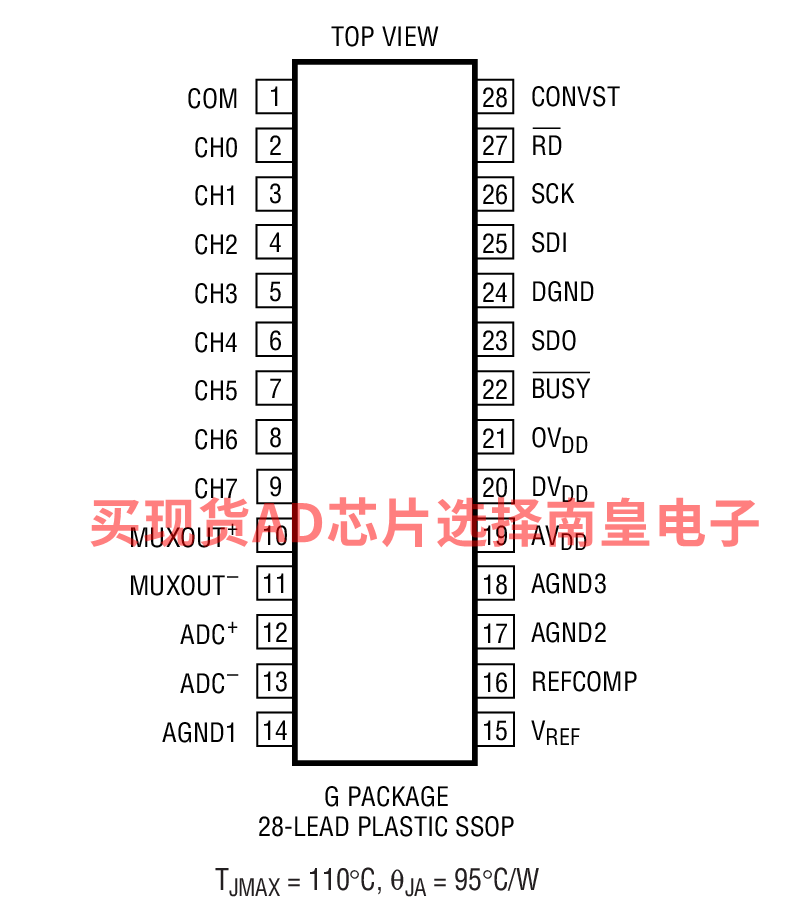

• 28 引脚 SSOP 封装
</li±3lsb>

LTC1856CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：17.29（100-499个）；14.3（1000+个）

LTC1856CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：17.29（100-499个）；14.3（1000+个）

LTC1856IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：20.72（100-499个）；17.16（1000+个）

LTC1856IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：20.72（100-499个）；17.16（1000+个）

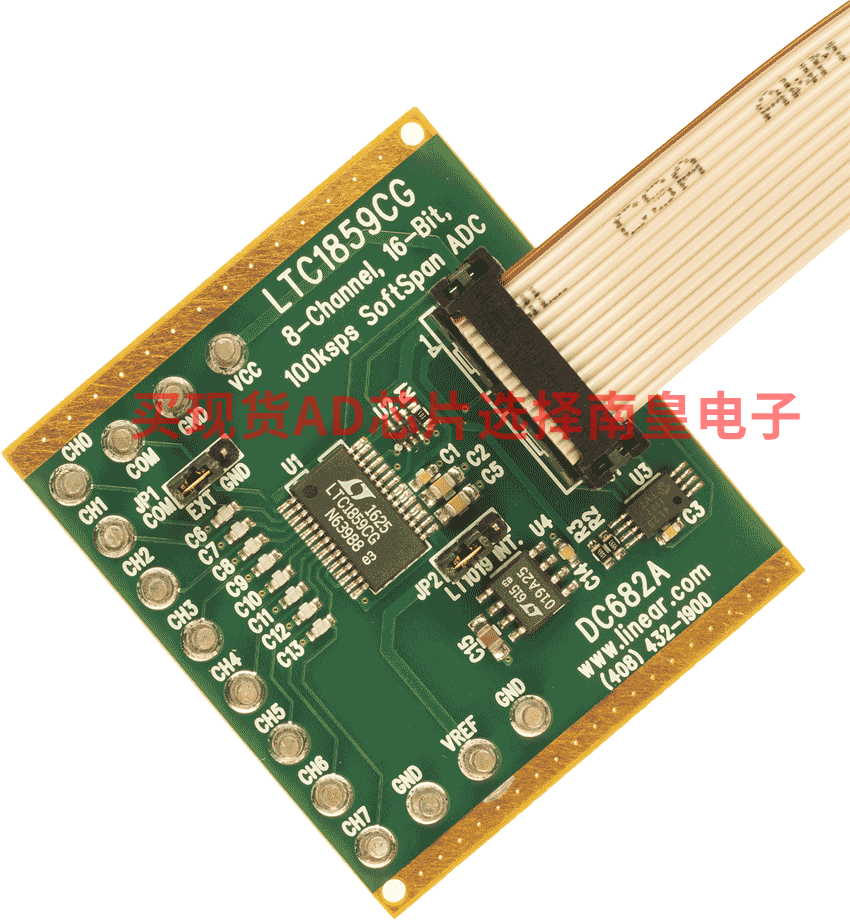

DC682A：LTC1859CG演示板 | 8通道、16位、100ksps SoftSpan ADC（需要DC2026）

DC682A：LTC1859具有关断功能的8通道、16位、100ksps SoftSpan模数转换器演示板。
