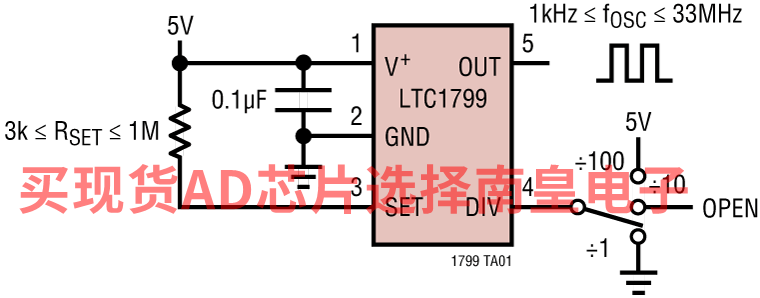

LTC1799 是一款精密振荡器，易于使用且在 PC 板的占用空间极小。振荡器频率由单个外部电阻器 (RSET) 进行设置。LTC1799 设计用于在无需外部微调部件的情况下实现高精度操作（≤1.5% 频率误差）。

LTC1799 使用电压为 2.7 V 至 5.5 V 的单电源供电，并且提供一个 50% 占空比的轨到轨方波输出。CMOS 输出驱动器确保快速上升/下降时间和轨到轨切换。用于设置频率的电阻器可以从 3K 到 1M 不等，以便在 100kHz 和 33MHz（5V 电源）的范围内选择主振荡器频率。三态 DIV 输入决定在驱动输出之前将主时钟除以 1、10 或 100，以提供从 1kHz 到 33MHz（5V 电源）的三个频率范围。LTC1799 具有专有的反馈回路，对 RSET 与频率之间的关系进行线性化，因此不需要使用表格计算频率。

应用

• 低成本精密振荡器
• 开关电源参考时钟
• 时钟开关电容滤波器
• 固定晶振替代器件
• 陶瓷振荡器替代器件

• 使用一个外部电阻器设置频率
• 快速启动时间：<1ms
• 1kHZ 至 33MHz 频率范围
• 频率误差 ≤1.5% 5kHz 至 20MHz (TA = 25°C)
• 频率误差 ≤2% 5kHz 至 20MHz (TA = 0°C 至 70°C)
• ±40ppm/°C 温度稳定性
• 0.05%/V 电源稳定性

• 50% ±1% 占空比 1kHz 至 2MHz
• 50% ±5% 占空比 2MHz 至 20MHz
• 1mA 典型电源电流
• 100Ω CMOS 输出驱动器
• 2.7V-5.5V 单电源供电

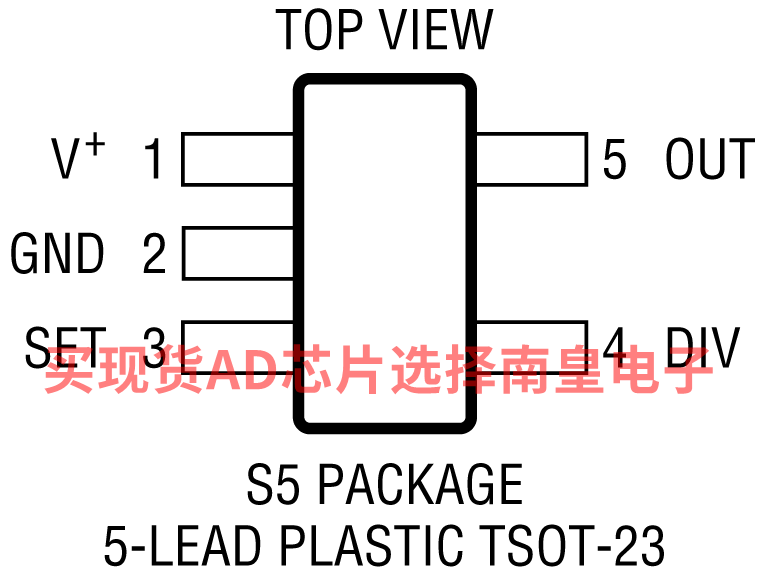

• 纤薄 (1mm) SOT-23（ThinSOT 封装）
• 符合汽车应用的 AEC-Q100 标准

LTC1799CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.33（100-499个）；1.81（1000+个）

LTC1799CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.33（100-499个）；1.81（1000+个）

LTC1799HS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.5（100-499个）；2.31（1000+个）

LTC1799HS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.5（100-499个）；2.31（1000+个）

LTC1799HS5#WTRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.94（100-499个）；2.6（1000+个）

LTC1799HS5#WTRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.94（100-499个）；2.6（1000+个）

LTC1799IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.21（100-499个）；2.1（1000+个）

LTC1799IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.21（100-499个）；2.1（1000+个）

LTC1799IS5#WTRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.62（100-499个）；2.39（1000+个）

LTC1799IS5#WTRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.62（100-499个）；2.39（1000+个）

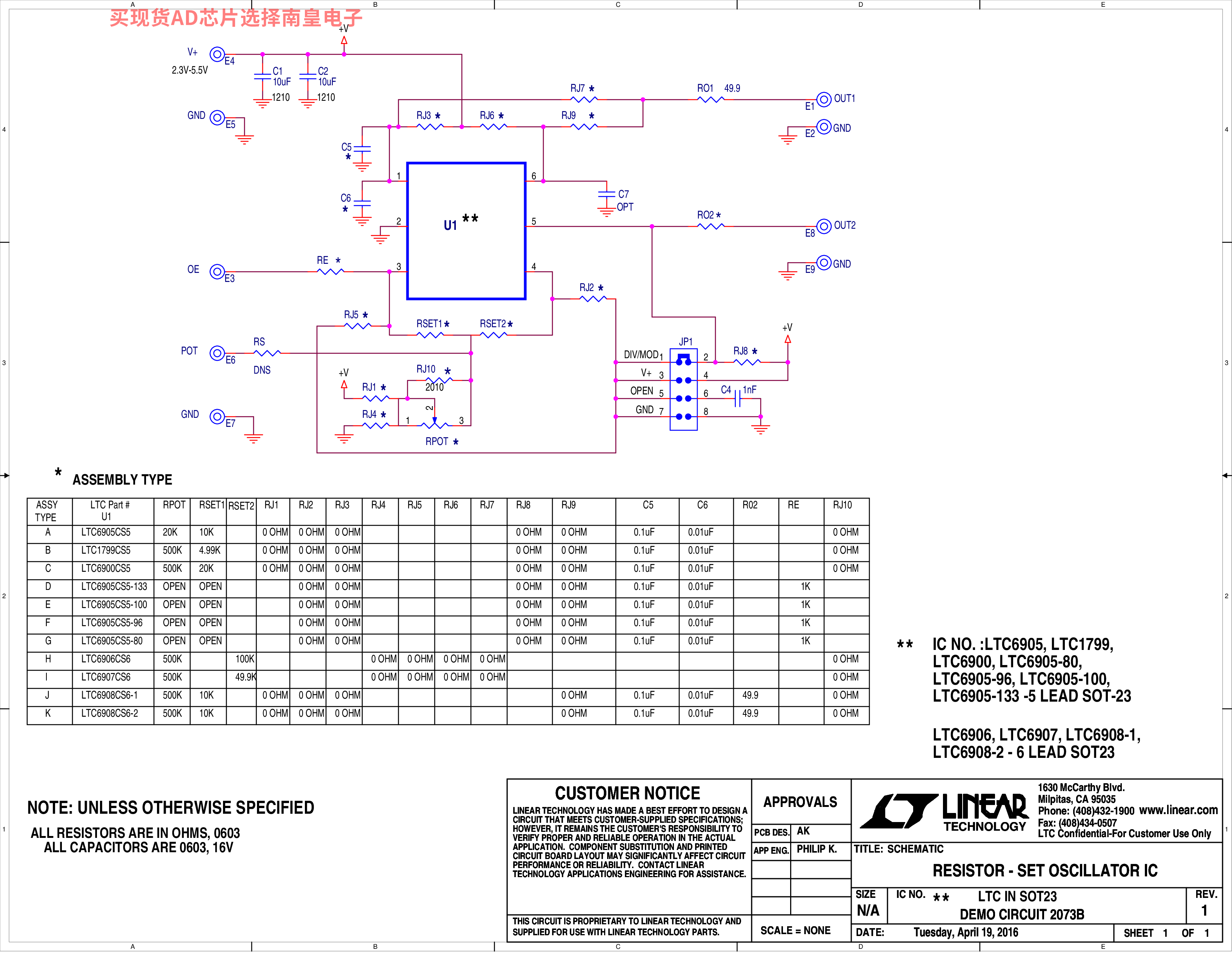

DC2073B-B：LTC1799 硅振荡器演示板

DC2073B 演示板内置采用 SOT23 封装的硅振荡器。DC2073B 演示板提供 11 种不同的选项；DC2073B-A 至 DC2073B-K。这 11 种选项可用于评估电阻组振荡器 IC 和固定频率 IC。
