- 制造厂商：AD
- 产品类别：无电感（电荷泵）DC-DC转换器
- 技术类目：稳压降压-升压电荷泵
- 功能描述：采用 SOT-23 封装并具停机功能的微功率、稳压 3.3V 充电泵
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

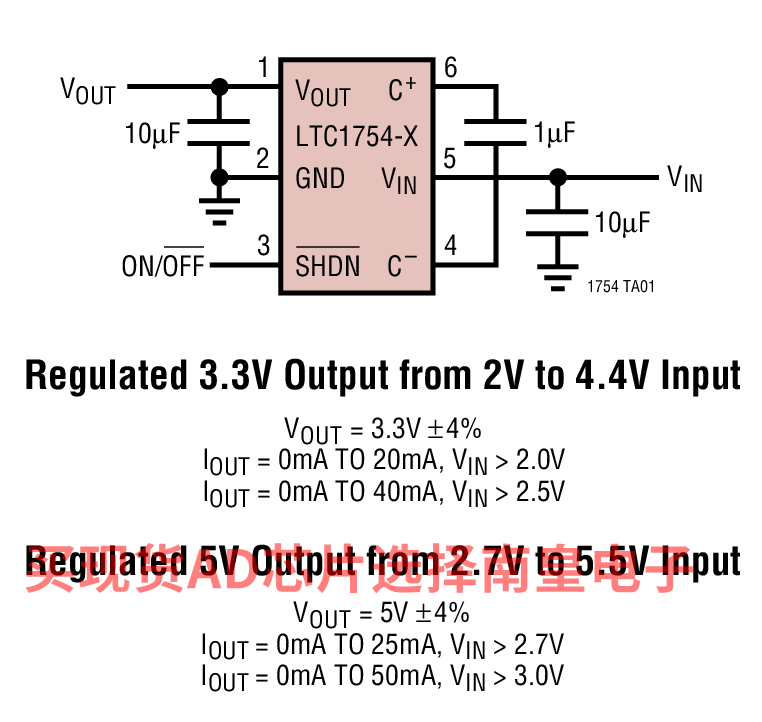

LTC1754 是一款微功率充电泵 DC/DC 转换器，其可产生一个稳定的输出。输入电压范围为 2V 至 4.4V (对于 3.3V 输出) 和 2.7V 至 5.5V (对于 5V 输出)。极低的工作电流和低的外部组件数 (一个跨接电容器以及 VIN 和 VOUT 上的两个小的旁路电容器) 使得 LTC1754 非常适合小型电池供电式应用。下图所示应用电路的总组件占板面积仅为 0.052 英寸2。
LTC1754 起突发模式 (Burst Mode) 开关电容器电压倍增器的作用，以产生一个稳定的输出。该器件具有热停机功能，并能够安然地经受从 VOUT 至 GND 的持续短路。
LTC1754 采用 6 引脚 SOT-23 封装。
应用
- 用于 GSM 蜂窝电话的 SIM 接口电源
- 白光 LED 电源
- 锂离子电池备份电源
- 手持式计算机
- 智能卡读取器
- PCMCIA 局部 5V 电源
- 超低功率：IIN = 13μA

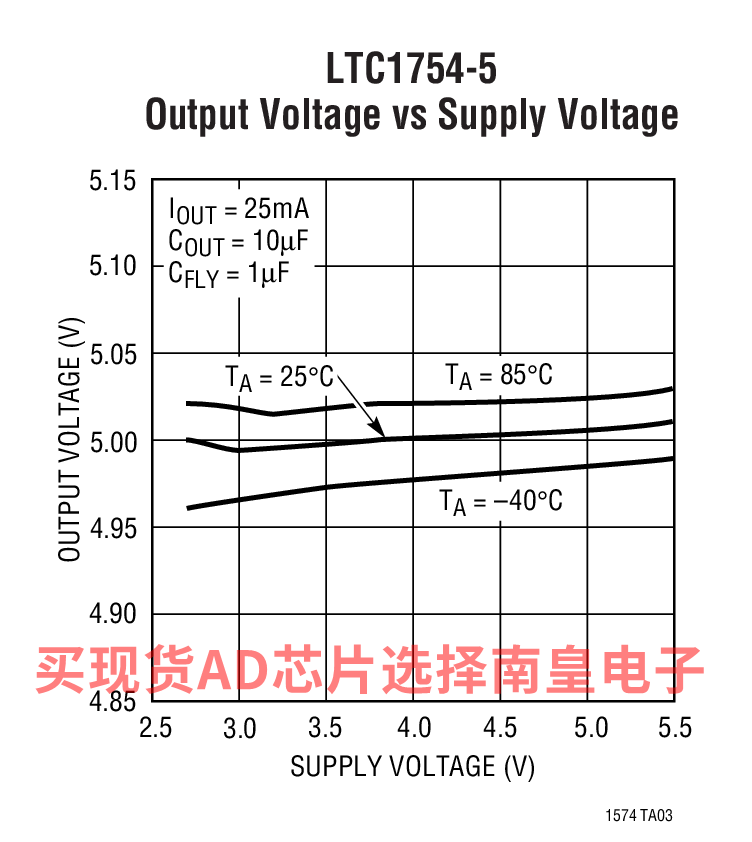

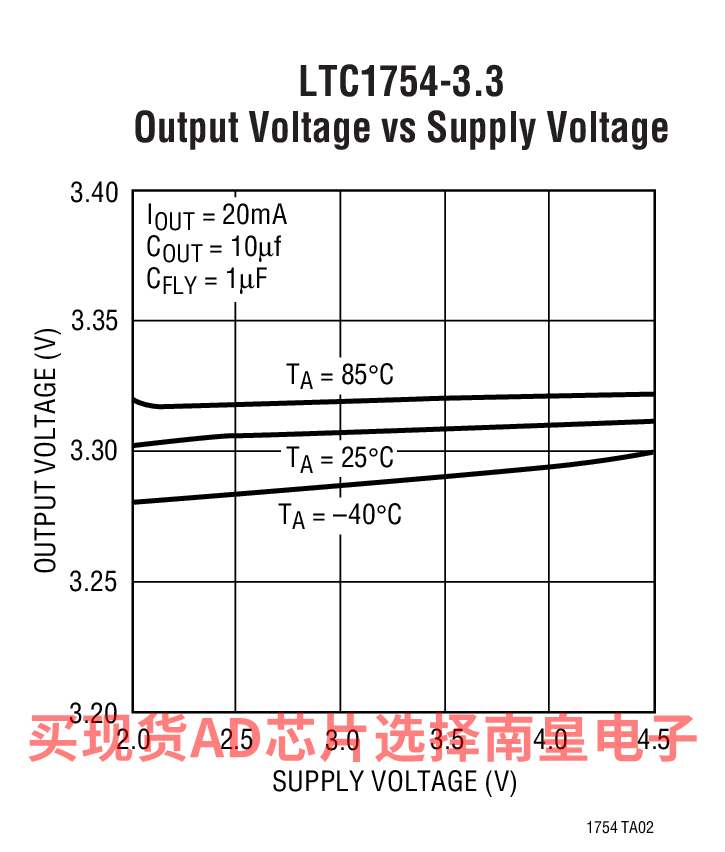

- 稳定的输出电压：3.3V ±4%，5V ±4%，可调型
- 5V 输出电流：50mA (VIN ≥ 3.0V)
- 3.3V 输出电流：40mA (VIN ≥ 2.5V)
- 无需电感器
- 非常低的停机电流：<1μA
- 停机模式使负载与 VIN 断接
- 内部振荡器：600kHz
- 短路和过热保护
- 超小型应用电路：(0.052 英寸2)
- 6 引脚 SOT-23 封装
LTC1754ES6-3.3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.78（100-499个）；1.75（1000+个）
LTC1754ES6-3.3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.78（100-499个）；1.75（1000+个）
LTC1754ES6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.78（100-499个）；1.75（1000+个）
LTC1754ES6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.78（100-499个）；1.75（1000+个）
LTC1754ES6-3.3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.78（100-499个）；1.75（1000+个）
LTC1754ES6-3.3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.78（100-499个）；1.75（1000+个）
LTC1754ES6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.78（100-499个）；1.75（1000+个）
LTC1754ES6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.78（100-499个）；1.75（1000+个）
