- 制造厂商:AD
- 产品类别:标准高速模数转换器
- 技术类目:标准高速模数转换器
- 功能描述:12 位、80Msps 宽带宽 ADC
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

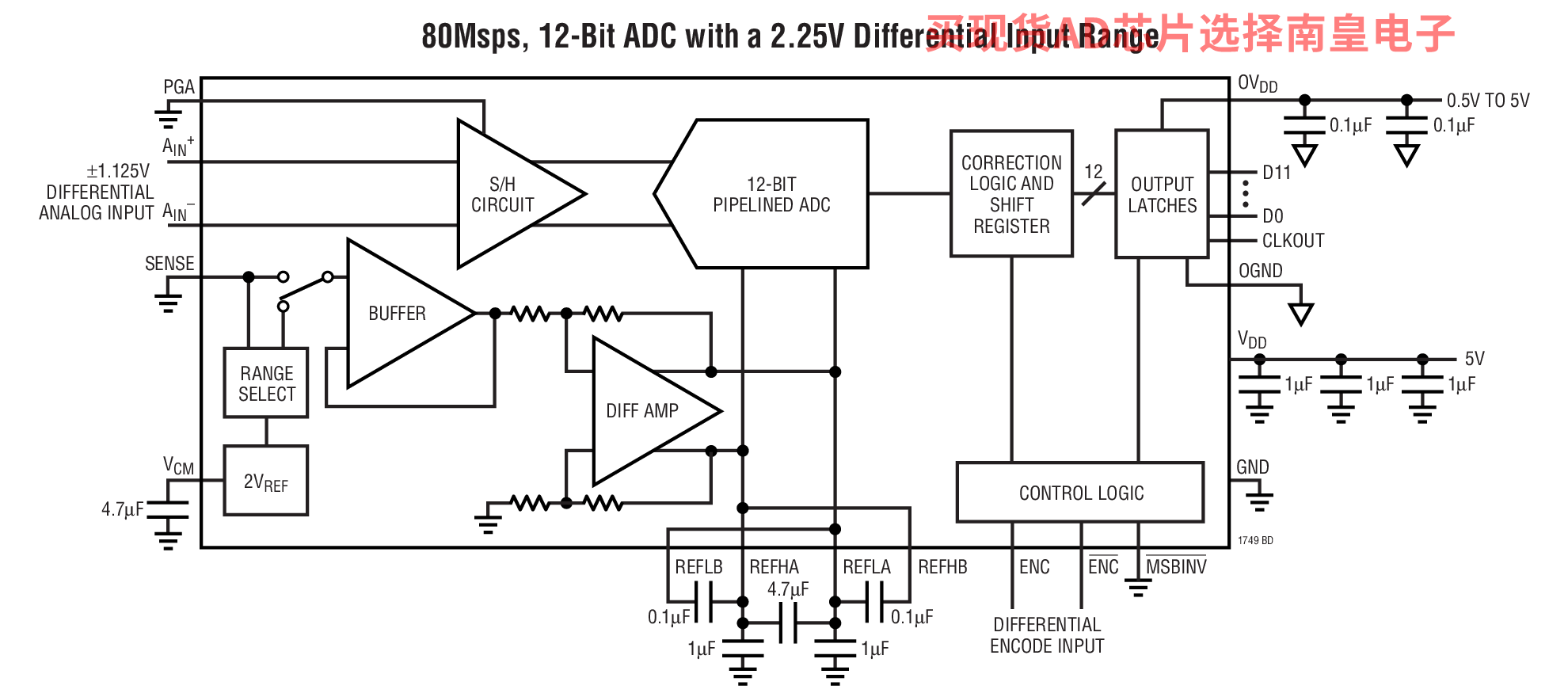

LTC1749 是一款 80Msps、12 位 A/D 转换器,专为对频率高达 500MHz 的宽动态范围信号进行数字化处理而设计。该 ADC 的输入范围可利用片内 PGA 采样及保持电路和灵活的基准电路进行优化。
LTC1749 具有一个高度线性的采样及保持电路和 500MHz 带宽。当输入频率为 250MHz 时 SFDR 为 80dB。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和极少的 SNR 性能下降。DC 规格包括 ±1LSB INL 和无漏失码。
数字接口可兼容 5V、3V、2V 和 LVDS 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC 和 ENC 输入进行差分驱动。另外,低噪声、高增益 ENC和 ENC 输入还可采用一个正弦信号进行驱动,并不会损害性能。一个单独的输出电源可在 0.5V 至 5V 的范围内工作,从而使其能容易地直接连接至低电压 DSP 或 FIFO。

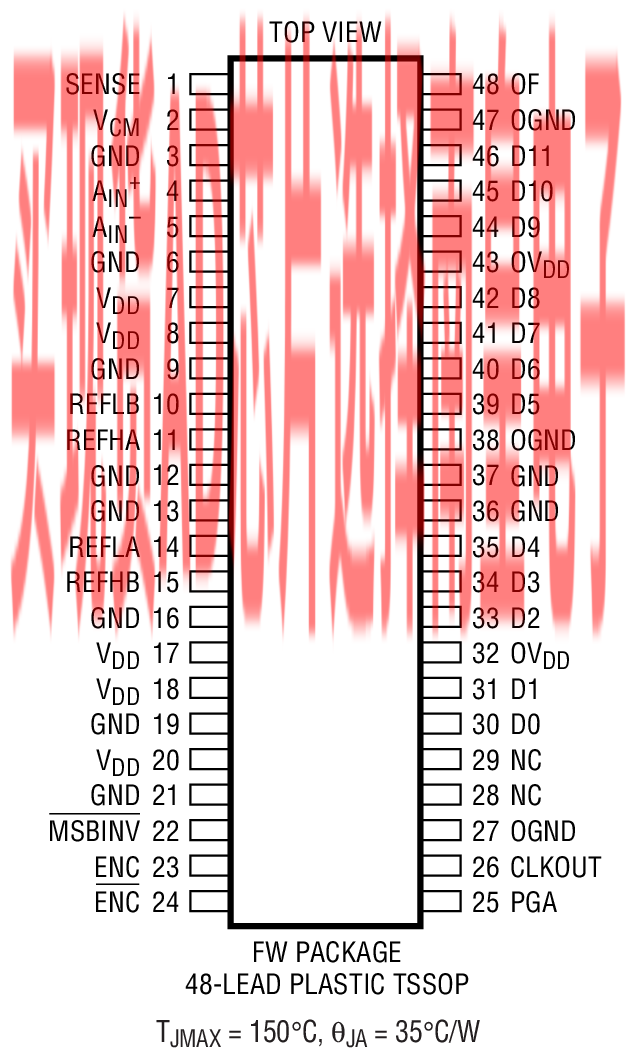

LTC1749 采用具直通式引出脚配置的 48 引脚 TSSOP 封装,因而简化了电路板布局。
应用
- 直接 IF 采样
- 电信
- 接收机
- 蜂窝基站
- 频谱分析
- 通信测试设备
- 久采样
- 采样速率:80Msps
- PGA 前端 (2.25VP-P 或 1.35VP-P 输入范围)
- 71.8dB SNR 和 87dB SFDR (PGA = 0)
- 70.2dB SNR 和 87dB SFDR (PGA = 1)
- 500MHz 满功率带宽 S/H (采样及保持)
- 无漏失码
- 单 5V 电源
- 功耗:1.45W
- 两个引脚可选的基准值
- 数据就绪输出时钟
- 引脚兼容的 14 位 80Msps 器件 (LTC1750)
- 48 引脚 TSSOP 封装
LTC1749CFW#PBF,封装:48-Lead TSSOP,包装形式及数量:管装,39,工作温度:0 to 70C,AD官网报价:20.85(100-499个);19.65(1000+个)
LTC1749CFW#TRPBF,封装:48-Lead TSSOP,包装形式及数量:卷带,1800,工作温度:0 to 70C,AD官网报价:20.85(100-499个);19.65(1000+个)
LTC1749IFW#PBF,封装:48-Lead TSSOP,包装形式及数量:管装,39,工作温度:-40 to 85C,AD官网报价:24.55(100-499个);23.1(1000+个)
LTC1749IFW#TRPBF,封装:48-Lead TSSOP,包装形式及数量:卷带,1800,工作温度:-40 to 85C,AD官网报价:24.55(100-499个);23.1(1000+个)

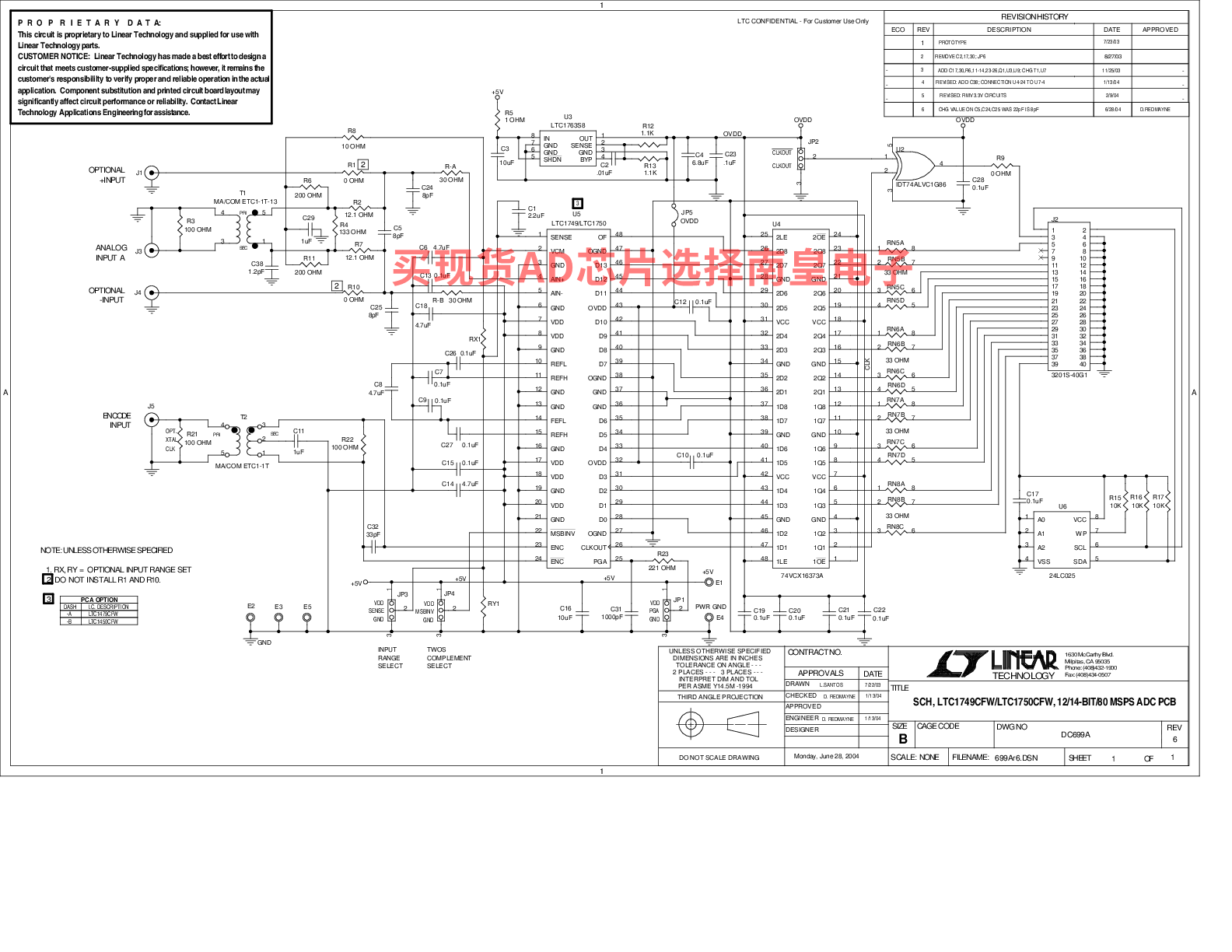

DC699A-A:LTC1749CFW Demo Board | 12-Bit 80MSPS ADC, Requires DC718
DC699A-A: Demo Board for the LTC1749 12-Bit, 80Msps Wide Bandwidth ADC.
