- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：低功率、14 位、25Msps ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

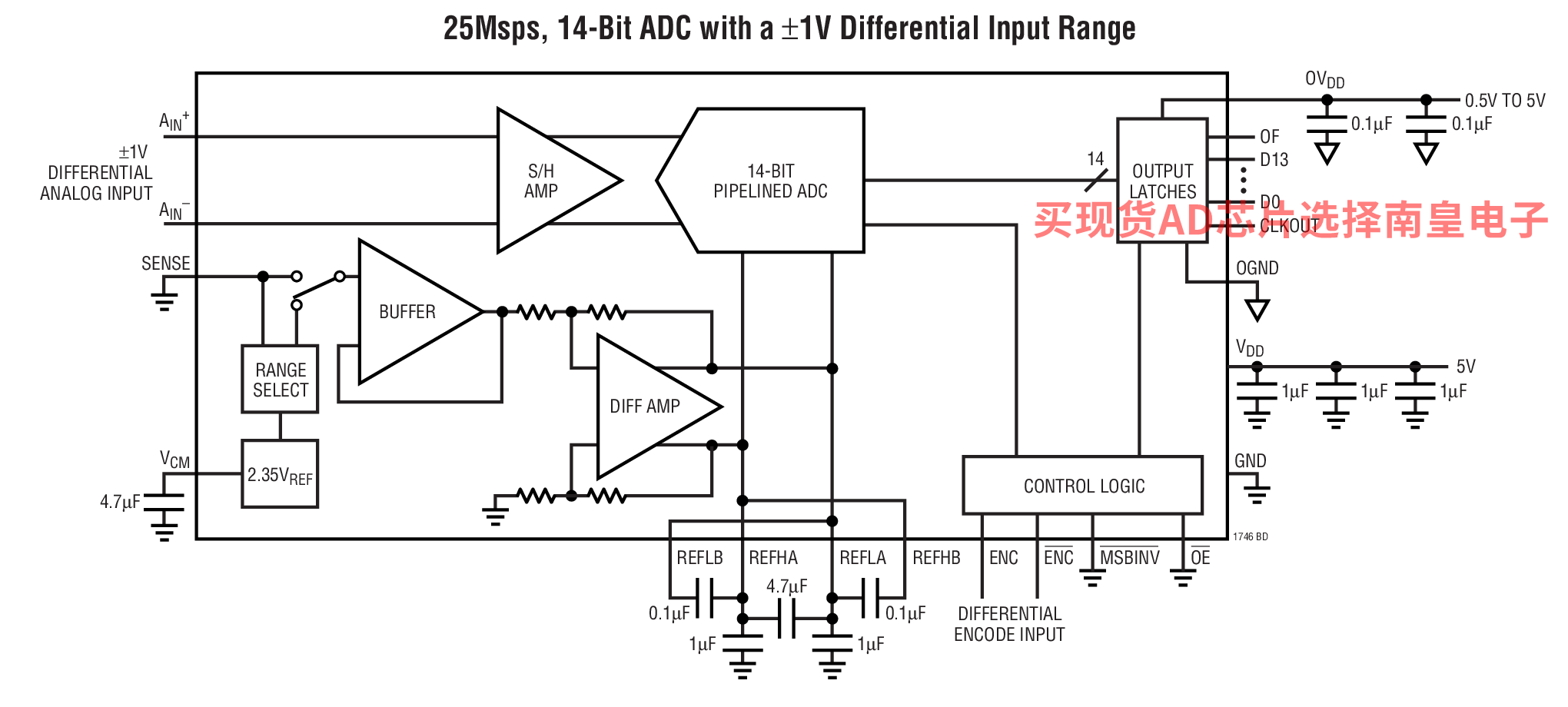

LTC1746 是一款 25Msps、采样 14 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。±1V 和 ±1.6V 的引脚可选输入范围以及一种电阻器可编程模式使得 LTC1746 的输入范围能够针对多种多样的应用进行优化。
LTC1746 非常适合于要求苛刻的通信应用，其 AC 性能包括 77.5dB SNR 和 91dB 无杂散动态范围。0.3psRMS 的超低抖动实现了欠采样和卓越的噪声性能。DC 规格包括整个温度范围内的 ±3LSB INL (最大值) 和无漏失码。
数字接口可兼容 5V、3V 和 2V 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC和 ENC 输入进行差分驱动。另外，低噪声、高增益 ENC 和 ENC 输入还可采用一个正弦信号进行驱动，并不会导致性能下降。一个单独的数字输出电源可在 0.5V 至 5V 的范围内工作，从而使其能容易地直接连接至低电压 DSP 或 FIFO。
该器件可提供具直通式引出脚配置的 TSSOP 封装，因而简化了电路板布局。
应用
- 电信
- 医疗成像
- 接收机
- 蜂窝基站
- 频谱分析
- 成像系统
- 采样速率：25Msps
- 77.5dB SNR 和 91dB SFDR (3.2V 范围)
- 74dB SNR 和 96dB SFDR (2V 范围)
- 无漏失码
- 单 5V 电源
- 低功耗：390mW
- 可选的输入范围：±1V 或 ±1.6V
- 240MHz 满功率带宽 S/H (采样及保持)
- 引脚兼容型系列
- 25Msps: LTC1746 (14 位)，LTC1745(12 位)
- 50Msps: LTC1744 (14 位)，LTC1743(12 位)
- 65Msps: LTC1742 (14 位)，LTC1741(12 位)
- 80Msps: LTC1748 (14 位)，LTC1747(12 位)
LTC1746CFW#PBF，封装：48-Lead TSSOP，包装形式及数量：管装，39，工作温度：0 to 70C，AD官网报价：16.44（100-499个）；15.42（1000+个）
LTC1746CFW#TRPBF，封装：48-Lead TSSOP，包装形式及数量：卷带，1800，工作温度：0 to 70C，AD官网报价：16.44（100-499个）；15.42（1000+个）
LTC1746IFW#PBF，封装：48-Lead TSSOP，包装形式及数量：管装，39，工作温度：-40 to 85C，AD官网报价：19.32（100-499个）；18.12（1000+个）
LTC1746IFW#TRPBF，封装：48-Lead TSSOP，包装形式及数量：卷带，1800，工作温度：-40 to 85C，AD官网报价：19.32（100-499个）；18.12（1000+个）

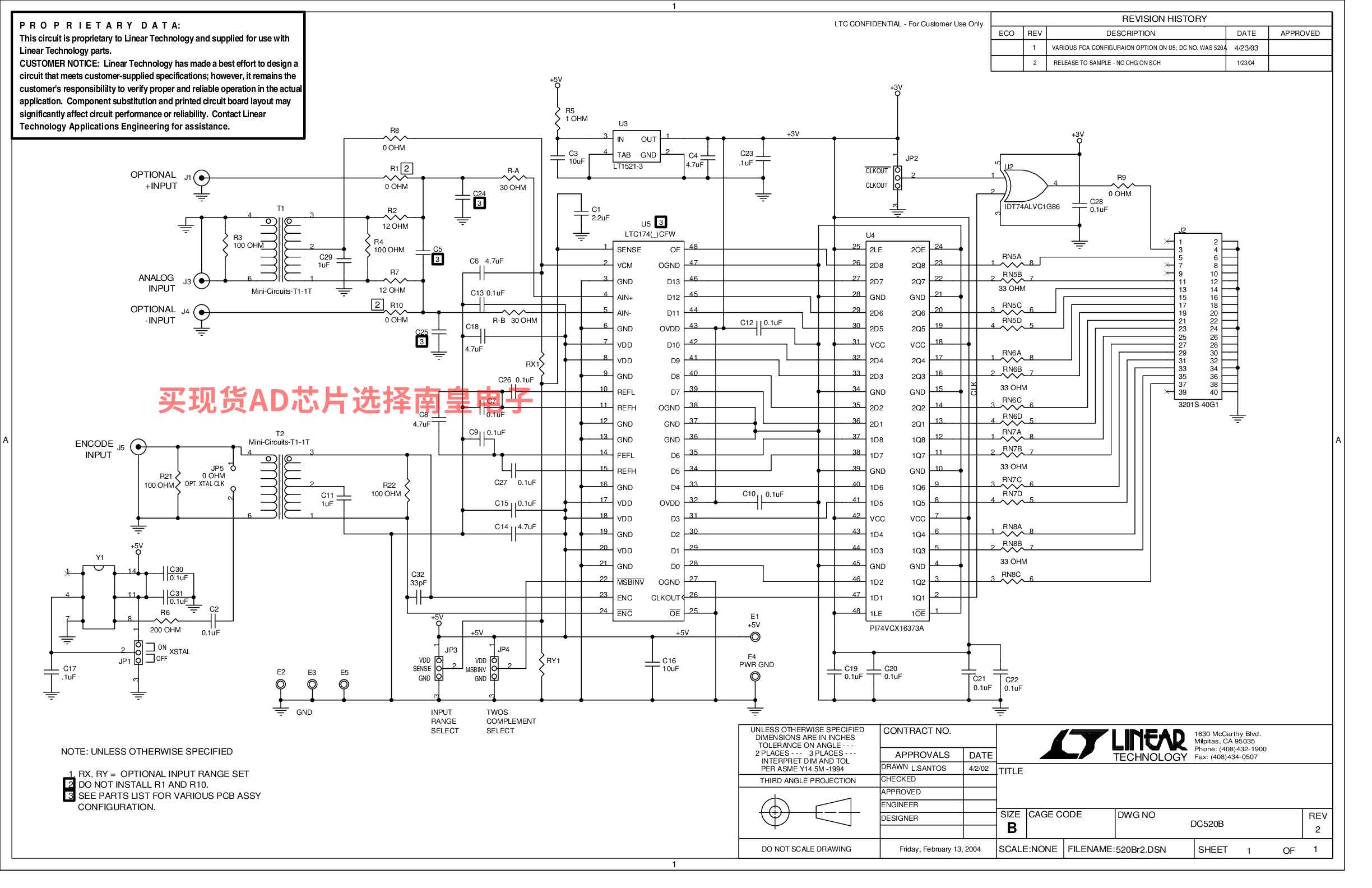

DC520B-D：LTC1746CFW Demo Board | 14-Bit/25Msps Low Noise ADC, AIN < 40MHz (Requires DC718 Controller)
DC520B-D: Demo Board for the LTC1748 14-Bit, 80Msps Low Noise ADC.
