LTC1745的基本参数
  • 制造厂商:AD
  • 产品类别:标准高速模数转换器
  • 技术类目:标准高速模数转换器
  • 功能描述:低噪声、12 位、25Msps ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC1745的产品详情:

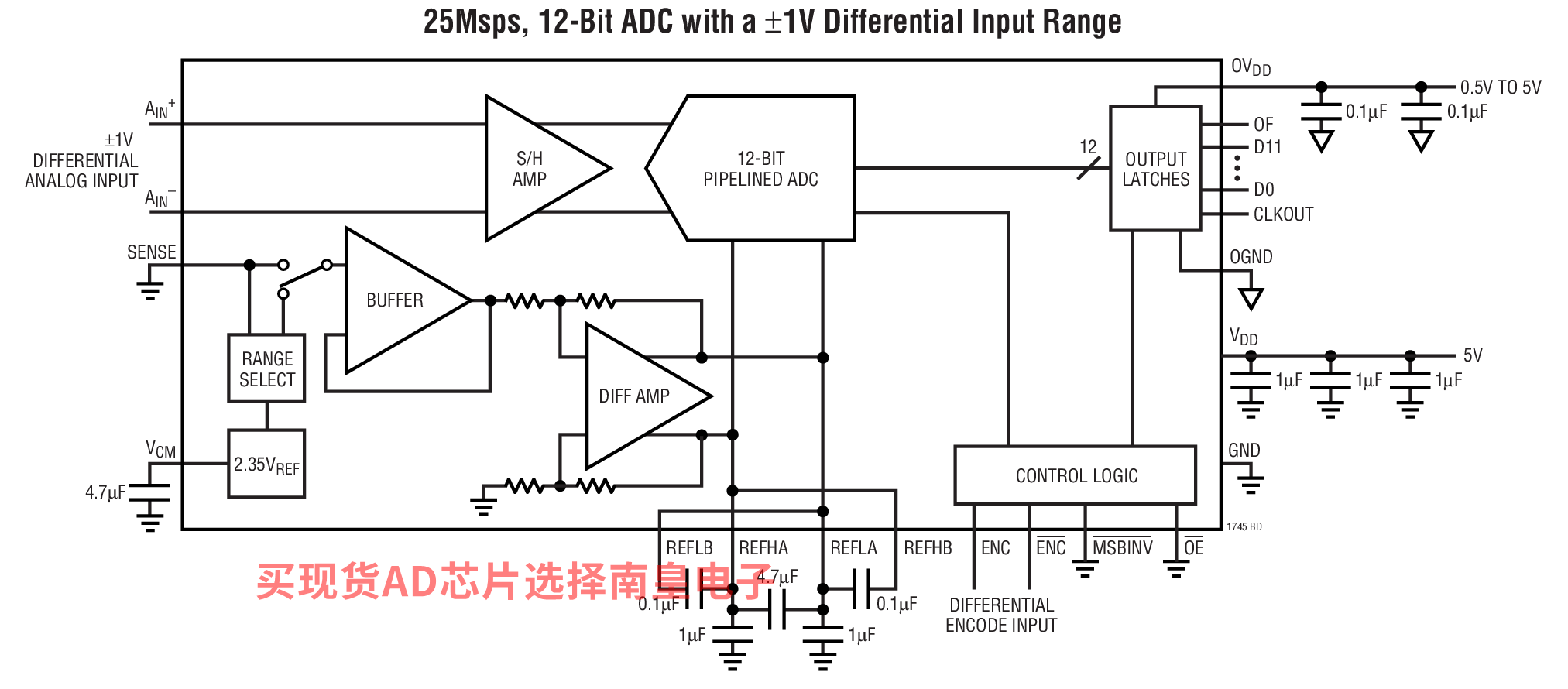

LTC1745 是一款 25Msps、采样 12 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。±1V 和 ±1.6V 的引脚可选输入范围以及一种电阻器可编程模式使得 LTC1745 的输入范围能够针对多种多样的应用进行优化。

LTC1745 非常适合于要求苛刻的通信应用,其 AC 性能包括 72.5dB SNR 和 91dB 无杂散动态范围。0.3psRMS 的超低抖动实现了欠采样和卓越的噪声性能。DC 规格包括整个温度范围内的 ±1LSB INL 和 ±0.75LSB DNL。

数字接口可兼容 5V、3V 和 2V 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC和 ENC 输入进行差分驱动。另外,低噪声、高增益 ENC 和 ENC 输入还可采用一个正弦信号进行驱动,并不会导致性能下降。一个单独的数字输出电源可在 0.5V 至 5V 的范围内工作,从而使其能容易地直接连接至低电压 DSP 或 FIFO。

该器件可提供具直通式引出脚配置的 TSSOP 封装,因而简化了电路板布局。

应用

  • 电信
  • 医疗成像
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
LTC1745的优势和特点:
  • 采样速率:25Msps
  • 72.5dB SNR 和 91dB SFDR (3.2V 范围)
  • 71dB SNR 和 96dB SFDR (2V 范围)
  • 无漏失码
  • 单 5V 电源
  • 低功耗:380mW
  • 可选的输入范围:±1V 或 ±1.6V
  • 240MHz 满功率带宽 S/H (采样及保持)
  • 引脚兼容型系列
    • 25Msps: LTC1746 (14 位),LTC1745(12 位)
    • 50Msps: LTC1744 (14 位),LTC1743(12 位)
    • 65Msps: LTC1742 (14 位),LTC1741(12 位)
    • 80Msps: LTC1748 (14 位),LTC1747(12 位)
LTC1745具体的完整产品型号参数及价格(美元):

LTC1745CFW#PBF,封装:48-Lead TSSOP,包装形式及数量:管装,39,工作温度:0 to 70C,AD官网报价:12.06(100-499个);11.28(1000+个)

LTC1745CFW#TRPBF,封装:48-Lead TSSOP,包装形式及数量:卷带,1800,工作温度:0 to 70C,AD官网报价:12.06(100-499个);11.28(1000+个)

LTC1745IFW#PBF,封装:48-Lead TSSOP,包装形式及数量:管装,39,工作温度:-40 to 85C,AD官网报价:14.1(100-499个);13.26(1000+个)

LTC1745IFW#TRPBF,封装:48-Lead TSSOP,包装形式及数量:卷带,1800,工作温度:-40 to 85C,AD官网报价:14.1(100-499个);13.26(1000+个)

轻松满足您的AD芯片采购需求
LTC1745的评估套件:

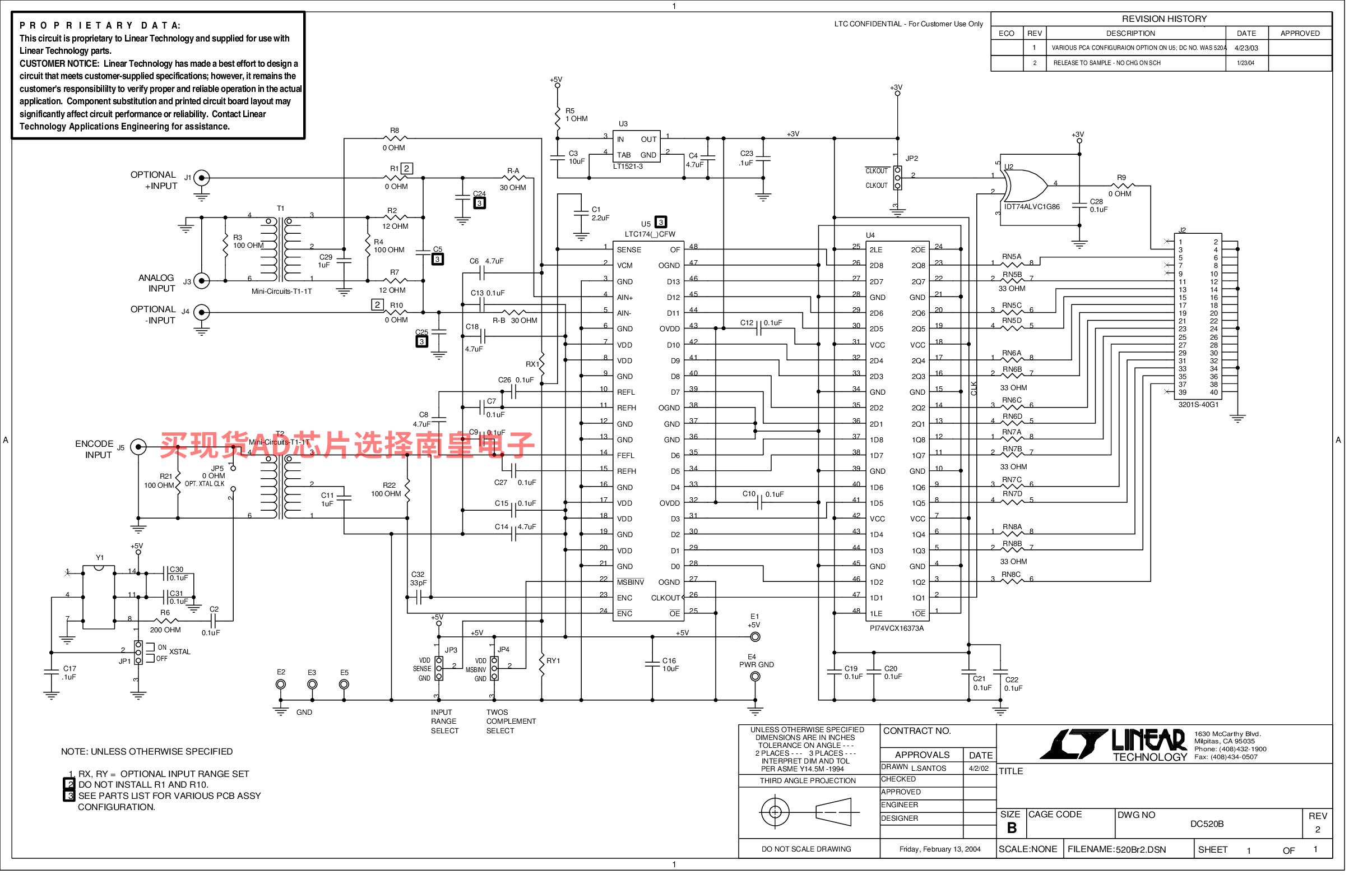

DC520B-C:LTC1745CFW演示板 | 12位/25Msps低噪声ADC,AIN < 40MHz(需要DC718控制器)

DC520B-C:LTC1745低噪声、12位、25Msps ADC演示板。
