LTC1743 是一款 50Msps、采样 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。±1V 和 ±1.6V 的引脚可选输入范围以及一种电阻器可编程模式使得 LTC1743 的输入范围能够针对多种多样的应用进行优化。

LTC1743 非常适合于要求苛刻的通信应用，其 AC 性能包括 72.5dB SNR 和 90dB 无杂散动态范围。0.3psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。DC 规格包括整个温度范围内的 ±1LSB INL 和 ±0.8LSB DNL。

数字接口可兼容 5V、3V 和 2V 逻辑系统。可以采用 PECL、GTL 和其他低摆幅逻辑系列或者单端 TTL 或 CMOS 对 ENC 和 ENC 输入进行差分驱动。另外，低噪声、高增益 ENC 和 ENC 输入还可采用一个正弦信号进行驱动，并不会导致性能下降。一个单独的输出电源可在 0.5V 至 5V 的范围内工作，从而使其能容易地直接连接至任何低电压 DSP 或 FIFO。

该器件可提供具直通式引出脚配置的 48 引脚 TSSOP 封装，因而简化了电路板布局。

应用

• 电信
• 接收机
• 蜂窝基站
• 频谱分析
• 成像系统

• 采样速率：50Msps
• 72.5dB SNR 和 85dB SFDR (3.2V 范围)
• 71dB SNR 和 90dB SFDR (2V 范围)
• 无漏失码
• 单 5V 电源
• 功耗：1000mW
• 可选的输入范围：±1V 或 ±1.6V
• 150MHz 满功率带宽 S/H (采样及保持)
• 引脚兼容型系列
• 25Msps: LTC1746 (14 位)，LTC1745(12 位)
• 50Msps: LTC1744 (14 位)，LTC1743(12 位)
• 65Msps: LTC1742 (14 位)，LTC1741(12 位)
• 80Msps: LTC1748 (14 位)，LTC1747(12 位)
• 48 引脚 TSSOP 封装

LTC1743CFW#PBF，封装：48-Lead TSSOP，包装形式及数量：管装，39，工作温度：0 to 70C，AD官网报价：12.06（100-499个）；11.28（1000+个）

LTC1743CFW#TRPBF，封装：48-Lead TSSOP，包装形式及数量：卷带，1800，工作温度：0 to 70C，AD官网报价：12.06（100-499个）；11.28（1000+个）

LTC1743IFW#PBF，封装：48-Lead TSSOP，包装形式及数量：管装，39，工作温度：-40 to 85C，AD官网报价：14.1（100-499个）；13.26（1000+个）

LTC1743IFW#TRPBF，封装：48-Lead TSSOP，包装形式及数量：卷带，1800，工作温度：-40 to 85C，AD官网报价：14.1（100-499个）；13.26（1000+个）

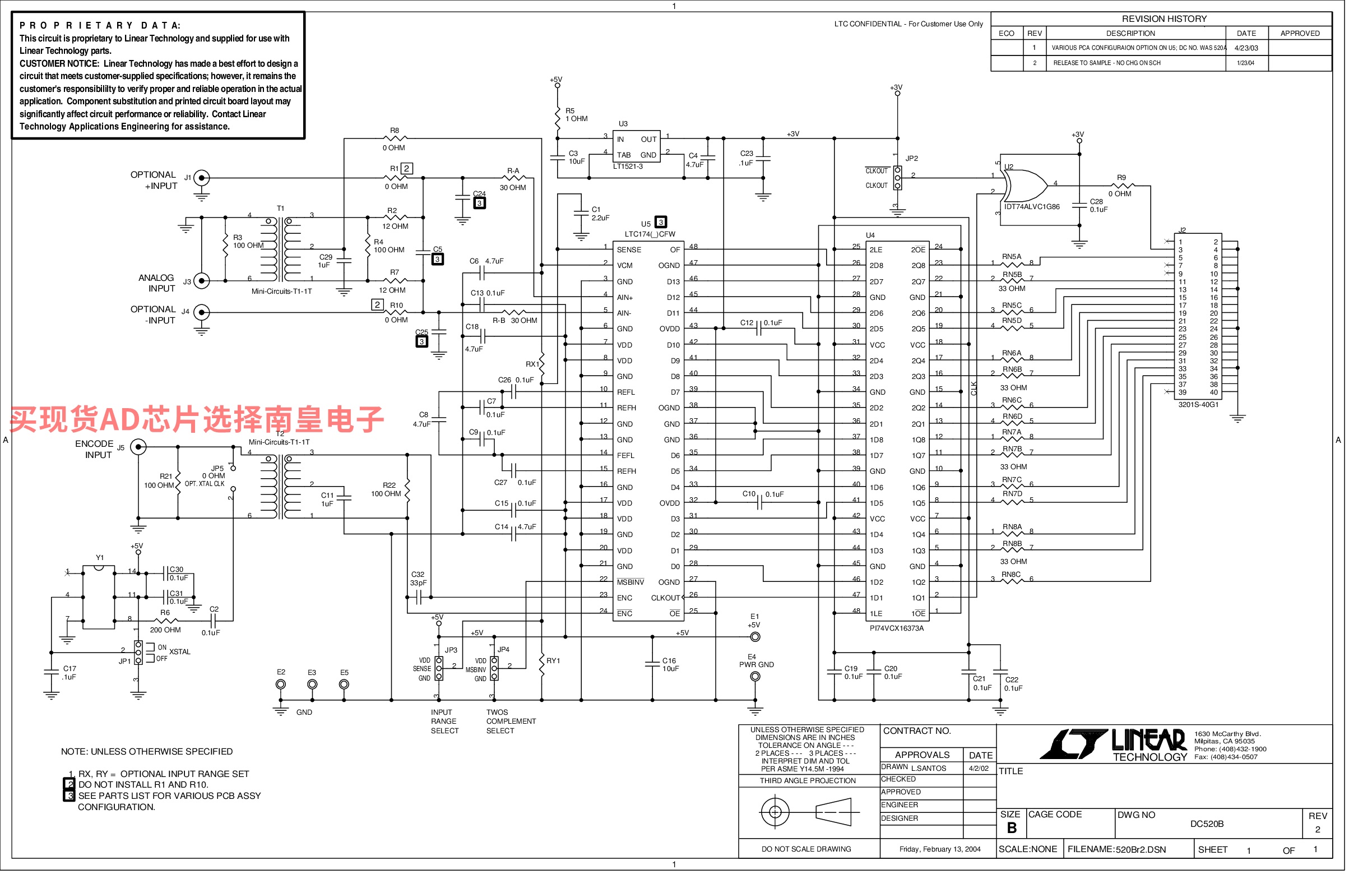

DC520B-K：LTC1743CFW | 12位/50Msps低噪声ADC（需要DC718控制器）

DC520B-K：LTC1743 12位、50Msps ADC演示板。
