- 制造厂商：AD
- 产品类别：电池管理
- 技术类目：线性电池充电器
- 功能描述：采用 ThinSOT 封装的锂离子线性电池充电器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

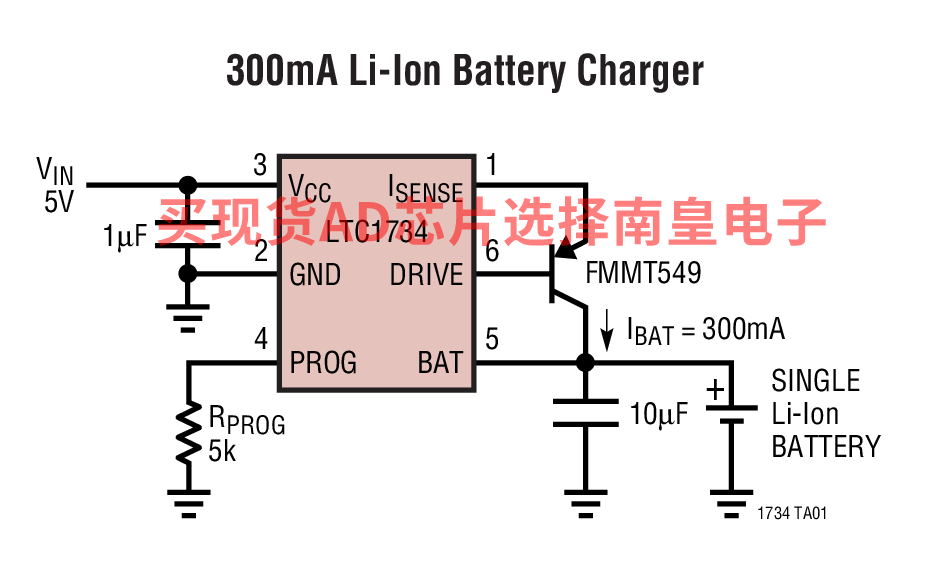

LTC1734 是一款低成本、单节电池、恒流 / 恒压锂离子电池充电控制器。若结合几只外部组件，该 TSOT-23 封装的器件则可对单节锂离子电池构成非常小及成本低的充电器。
LTC1734 有 4.1V 和 4.2V 两种版本，精度均为 1%。可采用位于 PROG 引脚和地之间的单只外部电阻来编程恒定电流。通过浮置编程电阻可实现手动关断，而移开输入电源则可自动将 LTC1734 设置成休眠模式。关断和休眠模式所消耗的电池电流都接近零。

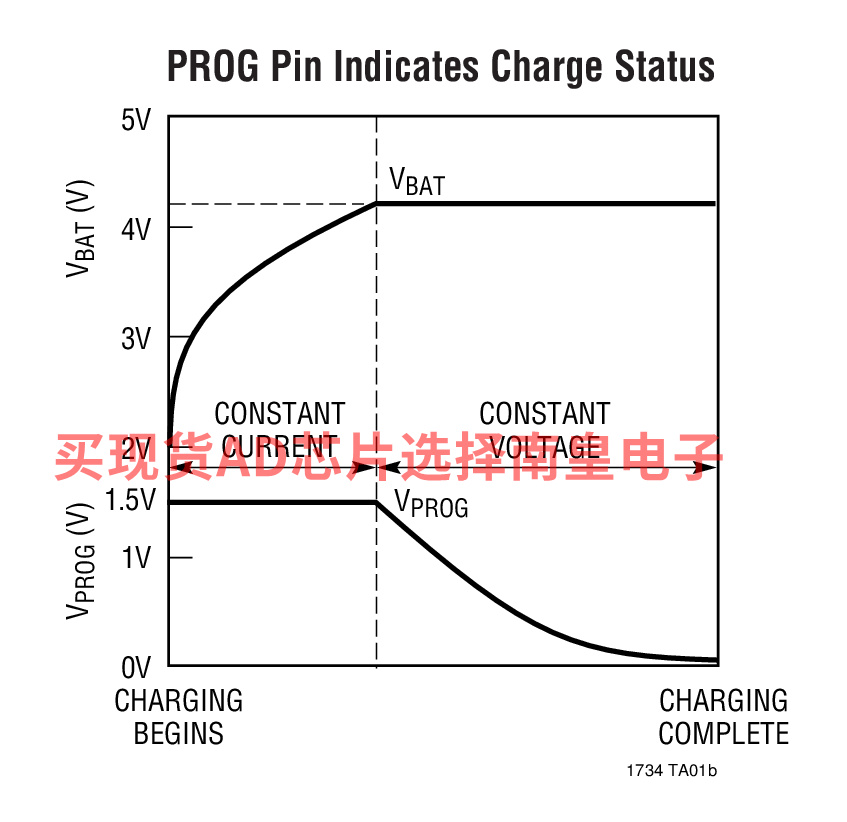

充电电流可通过 PROG 引脚上的电压来监视，并允许微控制器或 ADC 读取该电流，从而决定何时结束充电周期。输出驱动器既被限流又被热保护以防止 LTC1734 超出安全限制的操作。不需外部阻塞二极管。
LTC1734 还可作为通用电流源或可作为采用外部终端为镍镉 (NiCd) 电池和镍氢 (NiMH) 电池充电的电流源。
充电电流 Vfloat
LTC1734 180mA 至 700mA 4.1V 或 4.2V LTC1734L 50mA 至 180mA 4.2V
应用
- 蜂窝电话
- 手持计算机
- 数码相机
- 充电底座
- 低成本和小尺寸充电器
- 可编程电流源
- 扁平 (1mm) ThinSOT 封装
- 无需阻塞二极管
- 无需检测电阻
- 1% 精确预设置电压：4.1V 或 4.2V
- 充电电流监视输出以用于终止充电
- 可编程充电电流：200mA 至 700mA
- 移开输入电源可自动进入休眠模式
- 手动关断
- 关断状态下的电池泄漏电流可忽略不计
- 欠压闭锁
- 过流 / 过热自保护
LTC1734ES6-4.1#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.46（1000+个）
LTC1734ES6-4.1#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.46（1000+个）
LTC1734ES6-4.2#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.46（1000+个）
LTC1734ES6-4.2#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.46（1000+个）

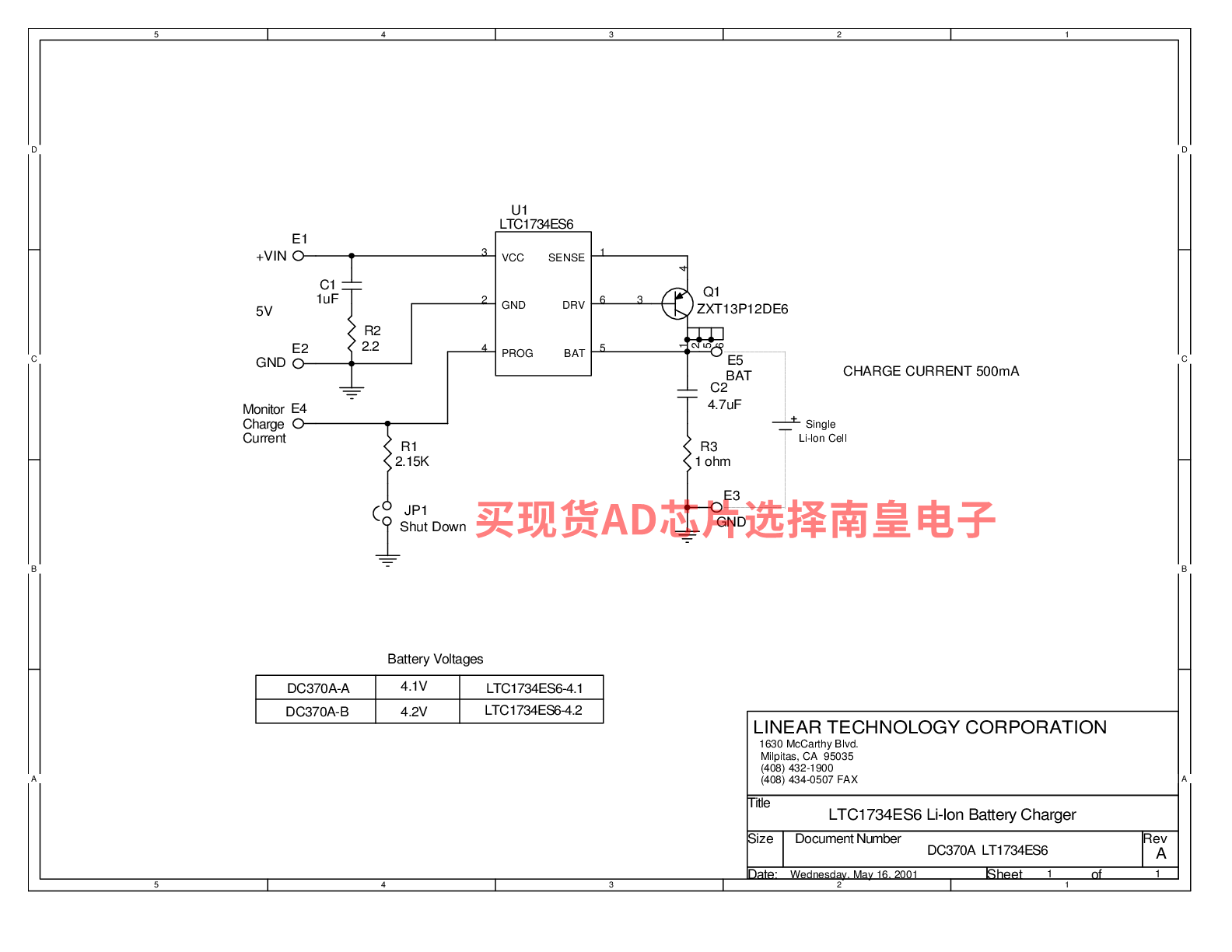

DC370A-B：LTC1734ES6-4.2 | Li-Ion Battery Charger
DC370A-B: Demo Board for the LTC1734 Lithium-Ion Linear Battery Charger in ThinSOT.

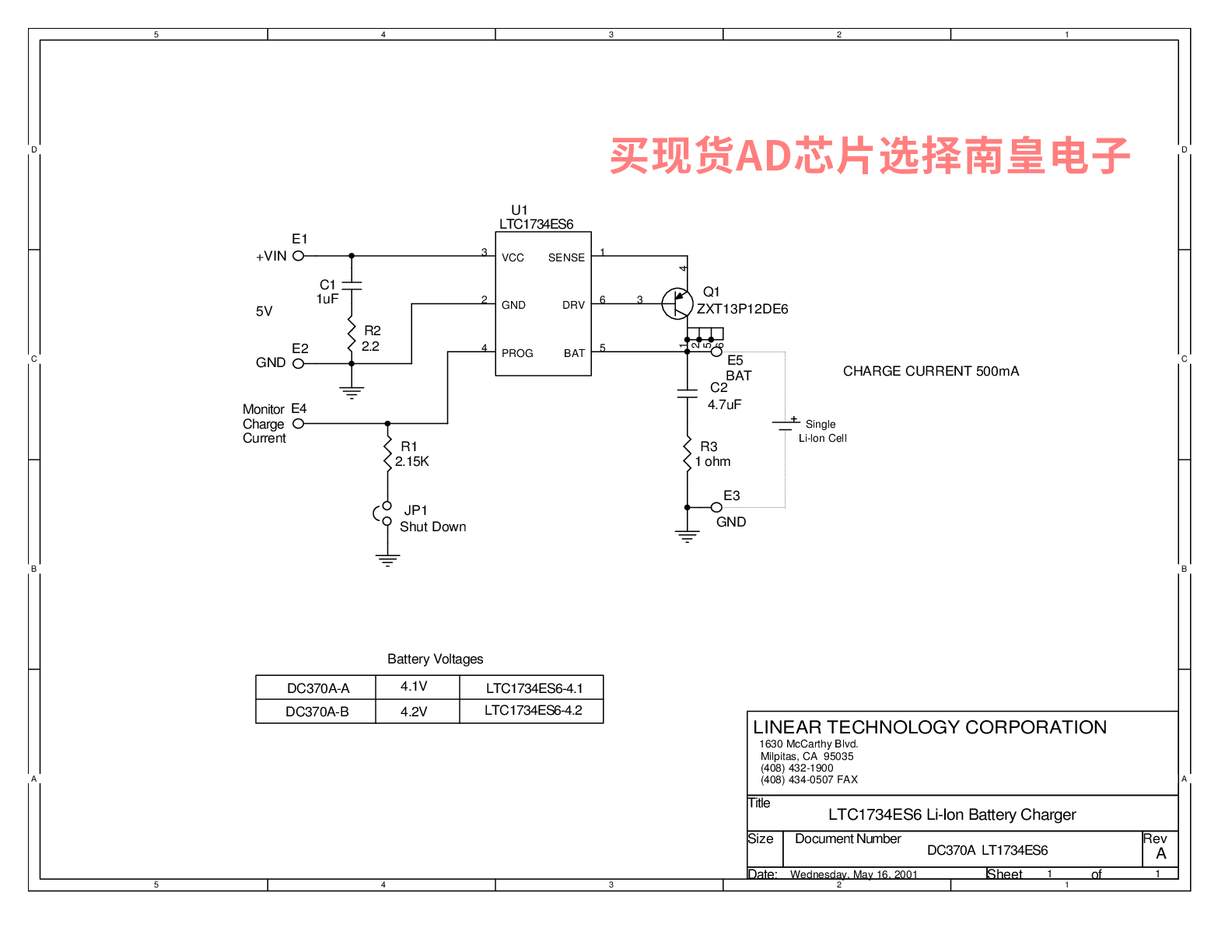

DC370A-A：LTC1734ES6-4.1 | Li-Ion Battery Charger
DC370A-A: Demo Board for the LTC1734 Lithium-Ion Linear Battery Charger in ThinSOT.
