LTC1732 是一款完整的恒定电流 / 恒定电压线性充电器控制器，其适用于锂离子电池。另外，运用外部终止方法还可对镍镉 (NiCd) 电池和镍氢金属 (NiMH) 电池进行恒定电流充电。采用外部检测和编程电阻器能够以 7% (最大值) 的准确度设定充电电流。一个内部电阻分压器和精准型基准以 1% 的准确度设定最终浮动电压。SEL 引脚使用户能为 4.1V 或 4.2V 电池充电。

当输入电源被拿掉时，LTC1732 自动地进入一种低电流睡眠模式，从而把电池消耗电流减低至 7μA (典型值)。一个内部比较器负责检测充电结束 (C/10) 状况，而一个采用外部电容器的可编程定时器则设定总充电时间。完全放电的电池自动地以编程电流的 10% 进行涓流充电，直到电池电压超过 2.475V 为止。

当一个电量耗尽的电池连接至充电器，或当施加了输入电源时，LTC1732 开始一个新的充电周期。此外，如果电池保持与充电器相连且电池电压降至低于 3.8V (LTC1732-4) 或低于 4.5V (LTC1732-4.2)，则将自动地开始一个新的充电周期。

LTC1732 可提供 10 引脚 MSOP 封装。

Float Voltage Recharge Voltage LTC1732-4 4.1V or 4.2V (pin select) 3.8V LTC1732-4.2 4.2V 4.05V LTC1732-8.4 8.4V 8.05V

应用

• 蜂窝电话
• 手持式计算机
• 充电底座

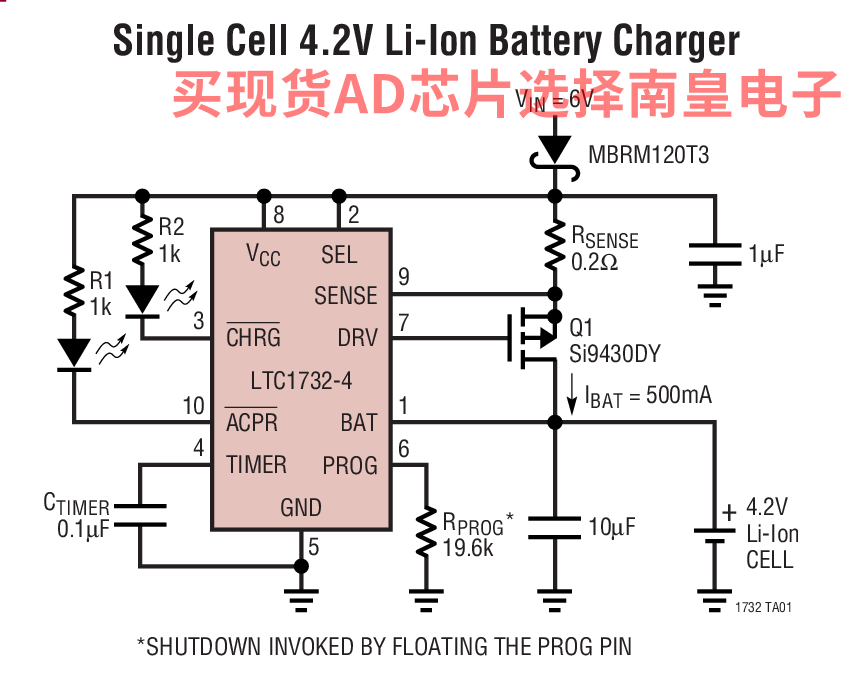

• 用于单节锂离子电池的完整线性充电器控制器
• 具有 1% 准确度的预设充电电压
• 4.5V 至 12V 输入电压范围
• 可编程充电电流
• C/10 充电电流检测输出
• 可编程充电终止定时器
• 外形扁薄的小型 10 引脚 MSOP 封装
• 选择引脚负责给 4.1V 或 4.2V 电池充电 (LTC1732-4)
• 当输入电源被拿掉时自动进入睡眠模式 (电池电流消耗仅为 7μA)
• 低电压电池的自动涓流充电
• 可编程 (仅限恒定电流模式)
• 电池插入检测
• 输入电源 (墙上适配器) 检测输出
• 对于 4.2V 电池，再充电门限为 4.05V (LTC1732-4.2)
• 对于 4.1V 或 4.2V 电池，再充电门限为 3.8V (LTC1732-4)

?????? ?????

LTC1732EMS-4#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）

LTC1732EMS-4#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）

LTC1732EMS-4.2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）

LTC1732EMS-4.2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）

LTC1732EMS-4#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）

LTC1732EMS-4#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）

LTC1732EMS-4.2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）

LTC1732EMS-4.2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.54（1000+个）
