LTC1695 扇速控制器提供了电源管理微处理器通过一个二线式SMBus/I2C 接口调节一个 5V 无刷 DC 风扇的速度所必需之全部功能。扇速根据系统要求的温度曲线进行控制，与那些仅为风扇提供简单“接通-关断”控制的系统相比，该器件可减低风扇功耗、延长电池工作时间和降低声学上产生的噪声。

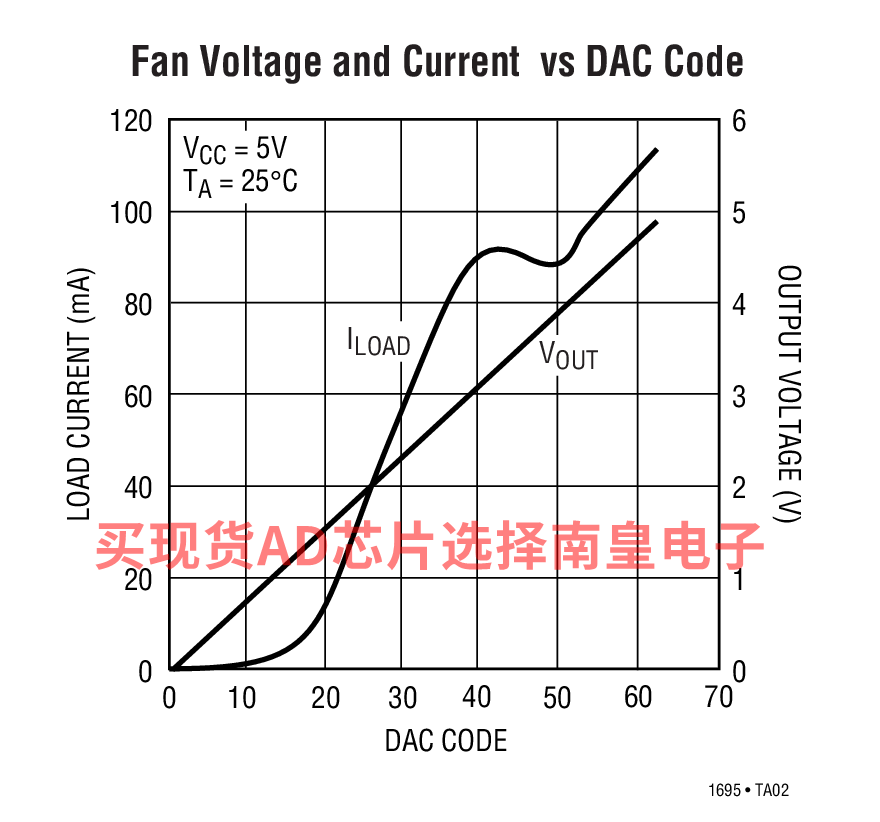

LTC1695 纳入了一个 180mA 低压差线性稳压器、一个二线式 SMBus/I2C接口和一个 6 位 DAC。通过 LTC1695 之线性稳压器的输出电压改变风扇的端子电压以控制扇速。LTC1695 输出电压的设置方法是通过 SMBus 发送一个 6 位数字代码至 LTC1695 DAC。为了消除较低风扇电压下的风扇启动问题，用户可以启用 LTC1695 的升压起动功能，该功能可持续地提供 DAC 的全标度输出电压达 250ms，然后再降低至编程输出电压。

LTC1695 内置了输出电压限制和热停机功能电路，以及可利用微处理器在故障情况下进行回读的状态监视器。LTC1695 采用 5 引脚 SOT-23 封装。

应用

• 笔记本电脑
• 局部减温
• 便携式仪器
• 电池供电型系统
• DC 电机控制
• 白光 LED 电源
• 可编程低压差稳压器

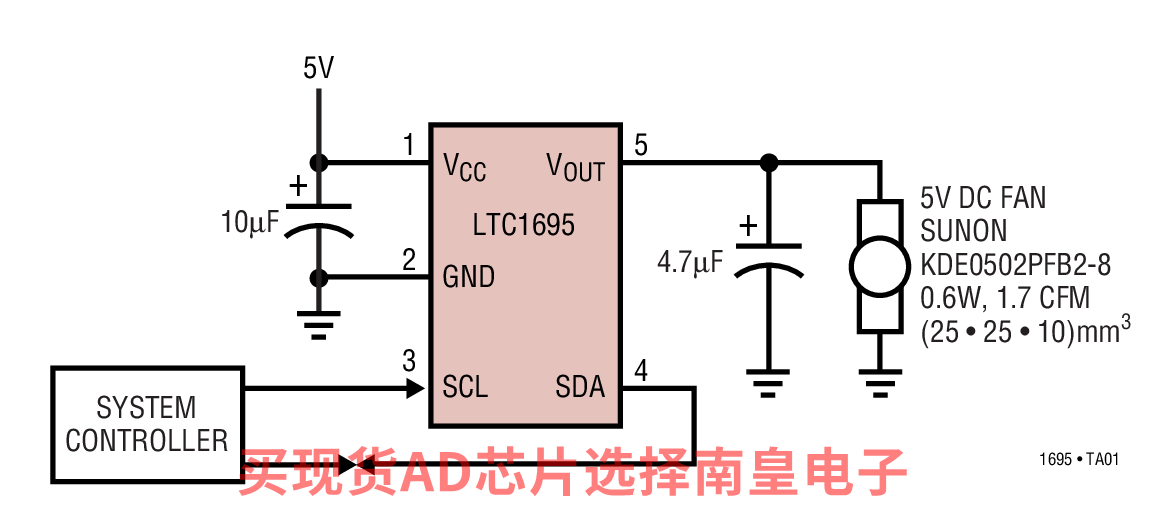

• 采用 5 引脚 SOT-23 封装的完整 SMBus/I²C 无刷 DC 扇速控制系统
• 具 180mA 输出电流额定值的0.75Ω PMOS 线性稳压器
• 0V 至 4.992V 输出电压范围受控于一个 6 位 DAC
• 简单的二线式 SMBus/I²C 接口
• 250ms 内部定时器确保了风扇启动
• 电流限制和热停机
• 通过 SMBus 主机回读提供故障状态指示

LTC1695CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.9（100-499个）；1.76（1000+个）

LTC1695CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.9（100-499个）；1.76（1000+个）

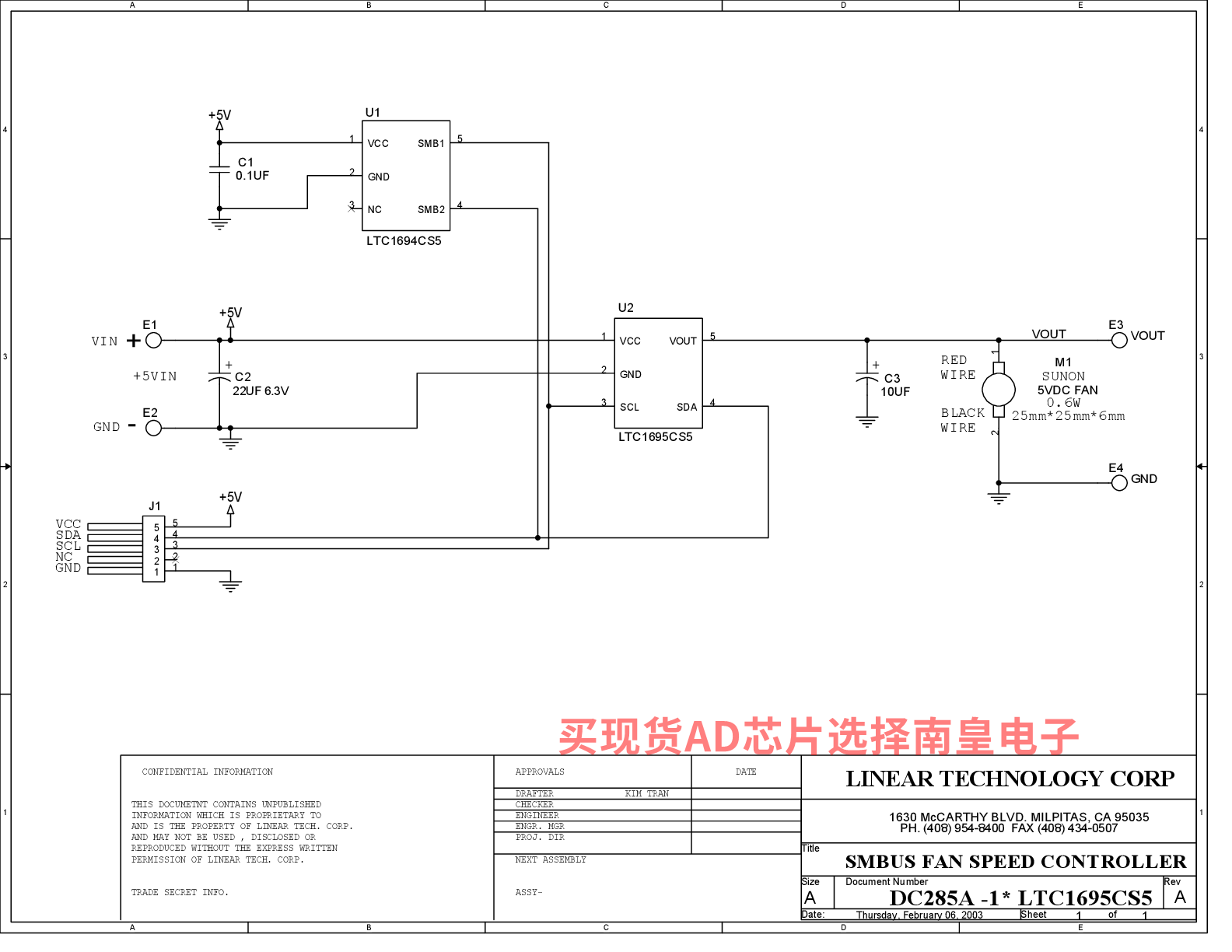

DC285A：LTC1695CS5 | SMBus风扇速度控制器（需要DC1223）

DC285A：LTC1695采用SOT-23封装的SMBus/I2C风扇速度控制器演示板。
