- 制造厂商：AD
- 产品类别：串行总线缓冲器、扩展器和加速度计
- 技术类目：串行总线缓冲器、扩展器和加速度计
- 功能描述：SMBus/I2C 加速器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

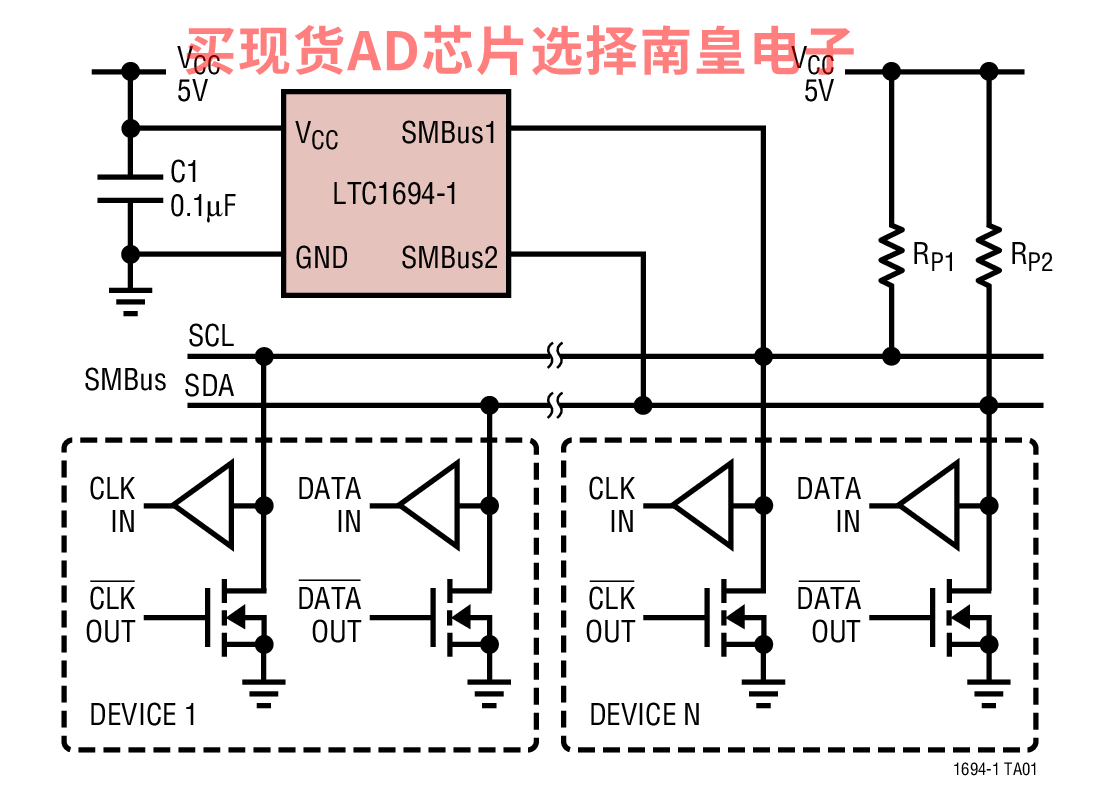

LTC1694-1 是一款双通道 SMBus 有源上拉加速器，专为提升所有规定的 SMBus 负载条件下的数据传输速度和可靠性而设计。另外，LTC1694-1 还与 Philips I2C总线相兼容。
通过提供一个 2.2mA 高上拉电流以在正总线转换期间转换 SMBus 或 I2C线，LTC1694-1 允许进行多器件连接或者一个较长、容性较大的互连，并不会牺牲转换速率或总线性能。
在负转换期间或稳态 DC 电平条件下，LTC1694-1 供应零电流。外部电阻器 (每条总线线路上一个) 在正总线转换期间触发 LTC1694-1，并设定下拉电流水平。这些电阻器决定了负总线转换期间和逻辑低 DC 电平条件下的转换速率。
LTC1694-1 采用 5 引脚 SOT-23 封装。
应用
- 笔记本电脑和掌上型电脑
- 便携式仪器
- 电池充电器
- 工业控制应用
- TV / 视频产品
- ACPI SMBus接口

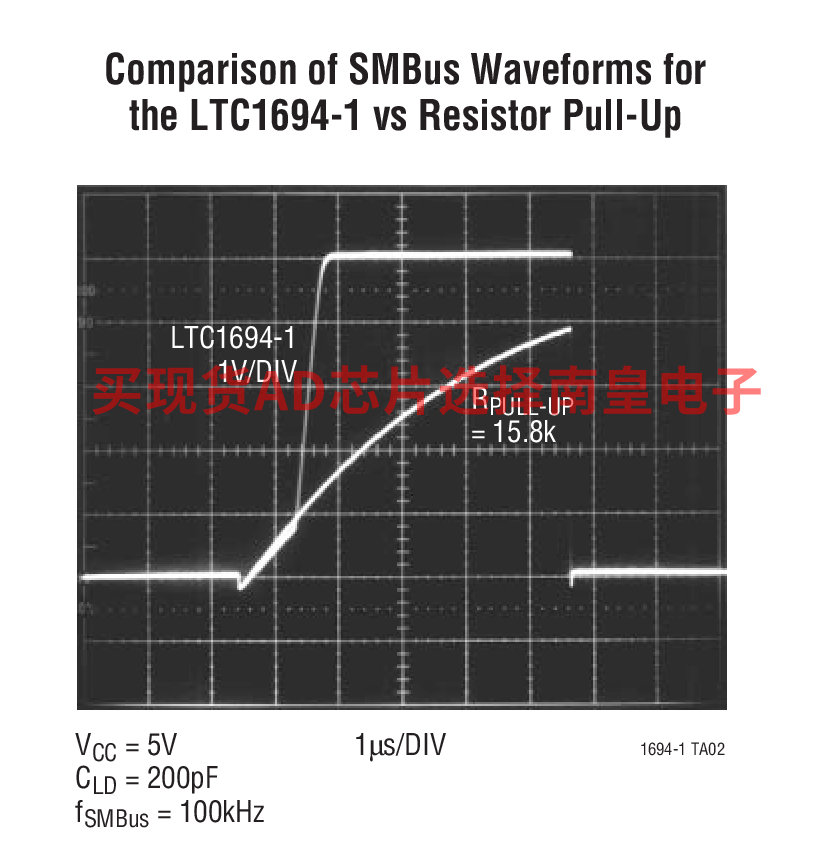

- 改善了SMBus/I2C上升时间转换
- 在SMBus/I2C总线上连接了多个器件的情况下确保数据完整性
- 改善了低态噪声裕度
- 宽电源电压范围：2.7V 至 6V
- 可并联多个 LTC1694-1 器件以增加驱动电流
- 外形扁平 (仅高 1mm) 的 SOT-23 (ThinSOT)封装
LTC1694-1CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.55（1000+个）
LTC1694-1CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.55（1000+个）
LTC1694-1IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.9（1000+个）
LTC1694-1IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.9（1000+个）
LTC1694-1CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.55（1000+个）
LTC1694-1CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.62（100-499个）；1.55（1000+个）
LTC1694-1IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.9（1000+个）
LTC1694-1IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.01（100-499个）；1.9（1000+个）
