LTC1693 系列以高速驱动功率 N 沟道 MOSFET。1.5A 峰值输出电流降低了具有高栅极电容之 MOSFET 中的开关损耗。

LTC1693-1 包含两个同相驱动器，而 LTC1693-2 则包含一个同相驱动器和一个反相驱动器。这些双路驱动器是电隔离和独立的。LTC1693-3 是具有一个输出极性选择引脚的单路驱动器。

该系列的所有 MOSFET 驱动器均提供与 VCC 无关的 CMOS 输入门限和 1.2V 典型迟滞。它们能够对输入逻辑信号进行电平移位，以使之上升或下降至用于外部 MOSFET 的轨至轨 VCC 驱动电压。

LTC1693 包含一个欠压闭锁电路和一个热停机电路，它们在被激活时将停用外部 N 沟道 MOSFET 栅极驱动功能电路。

LTC1693-1 和 LTC1693-2 采用 8 引脚 SO 封装。LTC1693-3 采用 8 引脚 MSOP 封装。

• 电源
• 高压侧 / 低压侧驱动器
• 电机 / 继电器控制
• 线路驱动器
• 充电泵



• 采用 SO-8 封装的双路 MOSFET 驱动器或采用 MSOP 封装的单路 MOSFET 驱动器
• 双路驱动器之间的 1GΩ 电隔离允许高压侧 / 低压侧栅极驱动
• 1.5A 峰值输出电流
• 16ns 上升 / 下降时间 (在 VCC = 12V，CL = 1nF)
• 宽 VCC 范围：4.5V 至 13.2V
• 具迟滞的 CMOS 兼容型输入，输入门限与 VCC 无关
• 驱动器输入可被驱动至高于 VCC
• 欠压闭锁
• 热停机



LTC1693-1CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.13（100-499个）；1.91（1000+个）

LTC1693-1CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.13（100-499个）；1.91（1000+个）

LTC1693-1IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；2.2（1000+个）

LTC1693-1IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；2.2（1000+个）

LTC1693-2CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.13（100-499个）；1.91（1000+个）

LTC1693-2CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.13（100-499个）；1.91（1000+个）

LTC1693-2IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；2.2（1000+个）

LTC1693-2IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；2.2（1000+个）

LTC1693-3CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.2（100-499个）；2.02（1000+个）

LTC1693-3CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.2（100-499个）；2.02（1000+个）

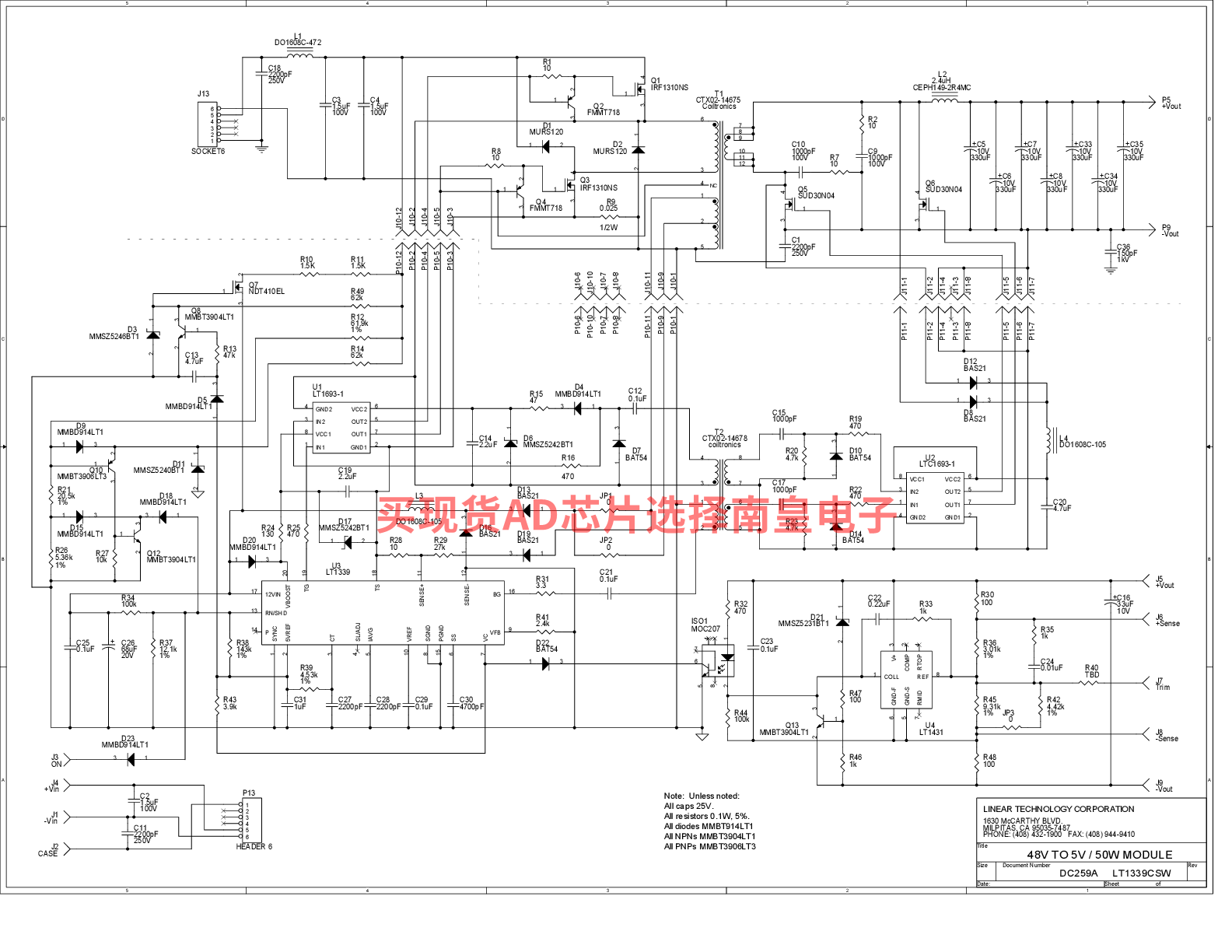

DC259A：LT1339、LTC1693、LT1431隔离式演示板 | 电信模块，36至 72VIN， 5V 或 3.3VOUT (10A)

演示板DC259A通过36至72VDC源提供隔离式3.3V或5VOUT (10A)电压。DC259A包括下列产品：

LT1431——可编程基准电压源

LT1339——高功率同步DC/DC控制器

LTC1693——高速单通道/双N沟道MOSFET驱动器

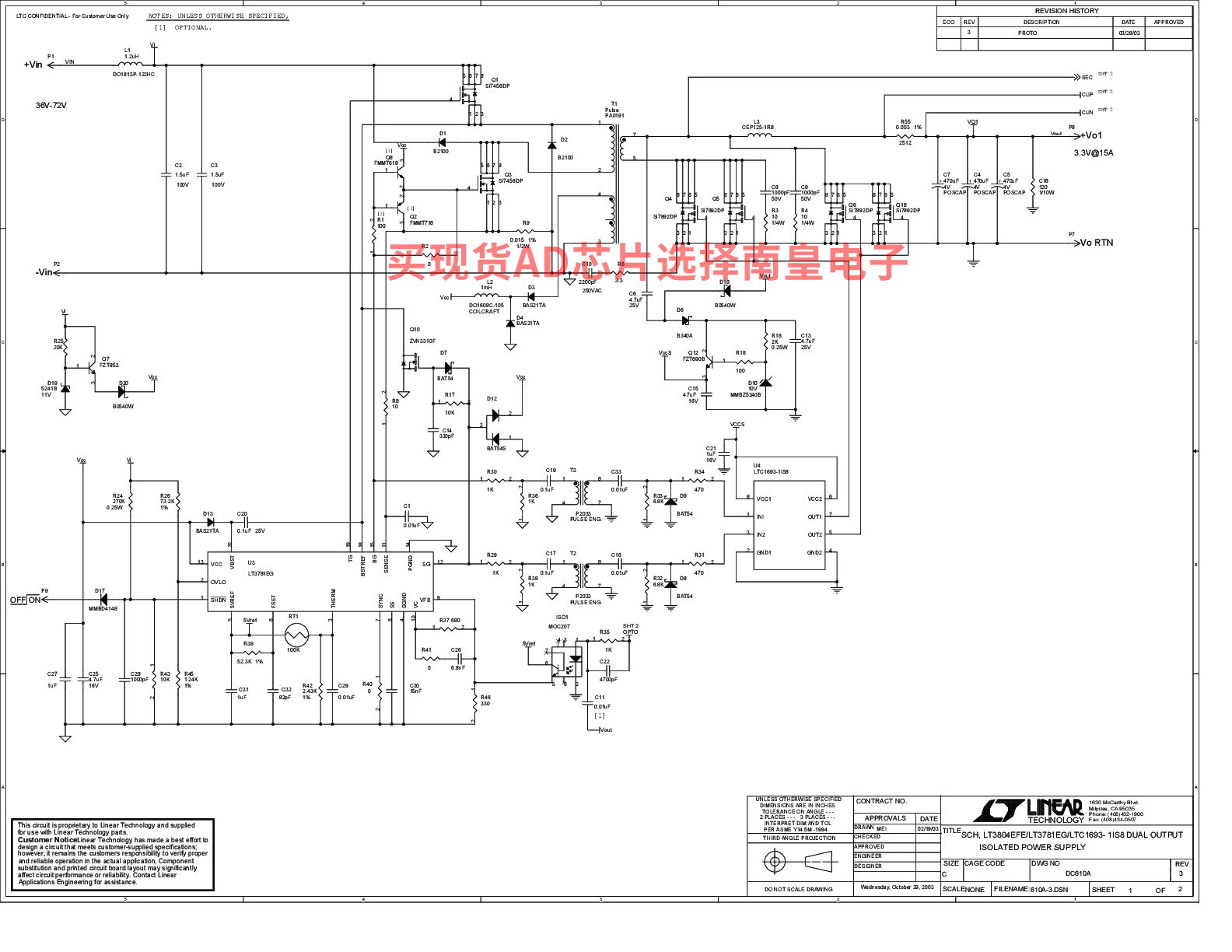

DC610A：LT3804EFE LT3781EG LTC1693-1IS8 | 双路输出隔离电源，36V至72V输入，+Vo1 = 3.3V (15A)，+Vo2 = 1.8V (15A)

DC610A演示板适用于：

LTC1693高速单路/双路N沟道MOSFET驱动器

LT3804集成光驱动器的副边双路输出控制器

LT3781自举启动双晶体管同步正激式控制器
