LTC1690 是一款低功率接收器 / 驱动器对，其符合 RS485 和 RS422 的要求。接收器提供了一种故障保险功能，可在输入被置于开路状态、短接在一起或终接 (无信号接入) 时确保一种高接收器输出状态。确保高接收器输出状态无需外部组件。

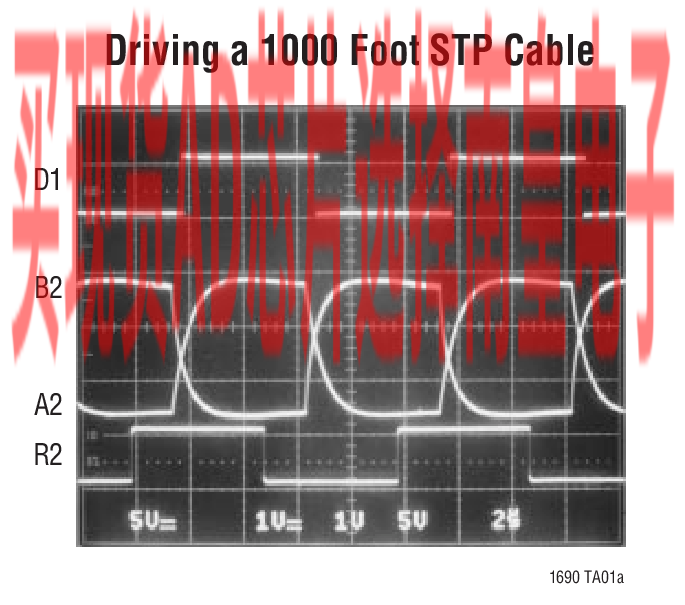

分离的驱动器输出和接收器输入引脚允许执行全双工操作。一个热停机电路用于防止由总线争用或故障所引起的过大功耗，该电路强制驱动器输出进入一种高阻抗状态。

LTC1690 全面规格在商用和工业温度范围。LTC1690 采用 8 引脚 SO、MSOP 和 PDIP 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485/RS422 收发器
• 电平变换器
• 线路转发器

• 至 ±15kV ESD (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电，无损坏或闭锁
• 对于浮动、短路或终接输入 (无信号接入) 可提供有保证的高接收器输出状态
• 驱动低成本的住宅电话线
• ICC = 600µA (无负载时的最大值)
• 单 5V 电源
• -7V 至 12V 的共模范围允许数据线上的器件之间存在 ±7V 的地电位差
• 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在电源关断的情况下保持高阻抗
• 在一根总线上可连接多达 32 个收发器
• 引脚与 SN75179 和 LTC490 相兼容
• 采用 SO、MSOP 和 PDIP 封装

LTC1690CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.65（100-499个）；2.37（1000+个）

LTC1690CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.65（100-499个）；2.37（1000+个）

LTC1690CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.01（100-499个）；1.9（1000+个）

LTC1690CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.08（1000+个）

LTC1690CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.08（1000+个）

LTC1690IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.65（100-499个）；2.47（1000+个）

LTC1690IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.66（1000+个）

LTC1690IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.66（1000+个）

EVAL-RS485FD8EBZ：标准RS-485全双工（8引脚SOIC封装）评估板EVAL-RS485FD8EBZ

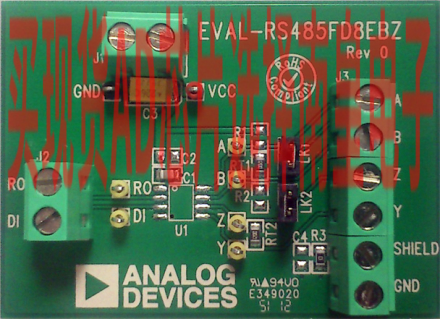

EVAL-RS485FD8EBZ支持轻松而快速地评估采用标准8引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。
