- 制造厂商：AD
- 产品类别：RS-232-RS-422-RS-485
- 技术类目：接口RS-485和RS-422
- 功能描述：100Mbps、RS485 可热插拔式 4 驱动器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1688 / LTC1689 是超高速、差分总线 / 线路驱动器，能够在高达 100Mbps 的数据速率下工作。传播延迟在整个工作温度范围内保证为 8ns ±4ns。这些器件可在整个 RS485 共模范围内 (–7V 至 12V) 工作，而且还满足 RS422 的要求。
驱动器输出可热插拔，从而在电路板插拔期间保持背板数据完整性。驱动器具有三态输出，可在整个共模范围内 (–7V 至 12V) 保持高阻抗。另外，输出在上电和电源关断时也保持高阻抗。一种短路功能用于检测总线争用，并大幅度减小驱动器输出电流。热停机电路负责避免器件产生过大的功耗。
LTC1688 允许所有 4 个驱动器一起使能，而 LTC1689 则允许一次使能 2 个驱动器。
LTC1688 / LTC1689 采用单 5V 或 3V 电源工作，并且仅吸收 9mA 的电源电流。
应用

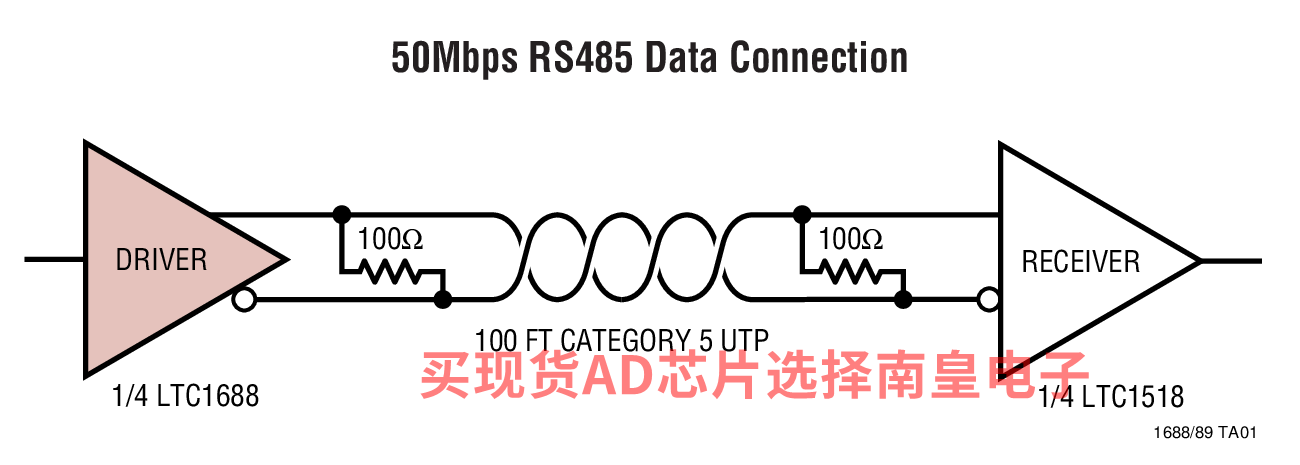

- 高速 RS485 双绞线驱动器
- 高速背板驱动器
- 互补型时钟驱动器
- STS-1/OC-1 数据驱动器
- SCSI 驱动器
- 超高速度：100Mbps

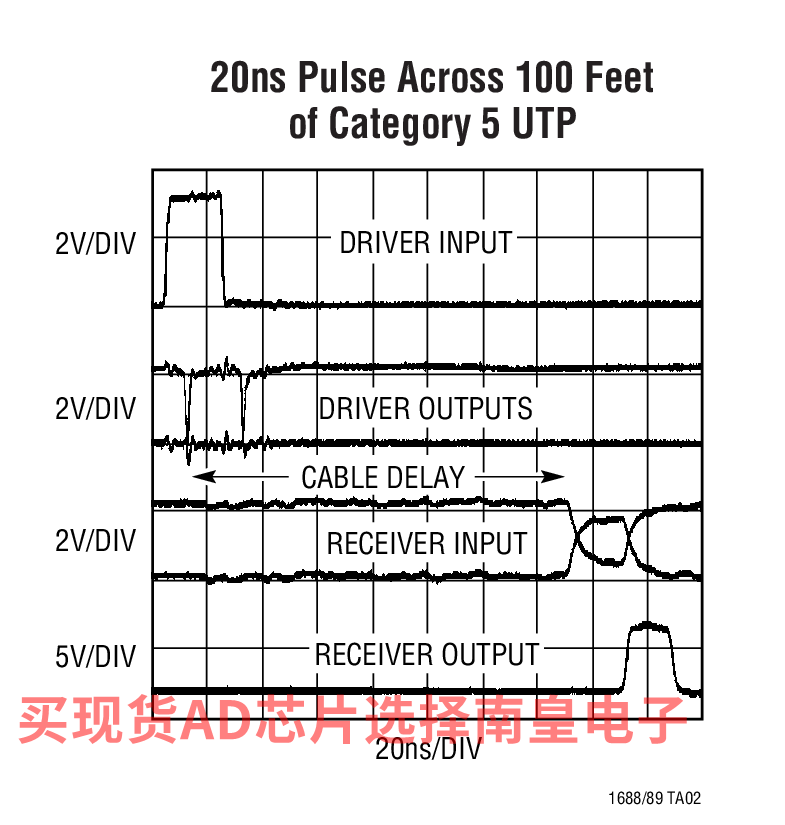

- 有保证的传播延迟：在整个温度范围内为 8ns ±4ns
- 低的通道至通道延迟时间偏差：500ps (典型值)
- 可热插拔 (Hot Swap)
- 500Mbps 操作 (VDD = 3V)
- 低的tPLH/tPHL延迟时间偏差：500ps (典型值)
- 驱动器输出在三态或电源关断的情况下保持高阻抗
- 短路保护：3mA 典型输出电流 (对于无限期短路)
- 热停机保护
- 单 5V 或 3V 电源
- 引脚与 LTC486 / LTC487 相兼容
LTC1688CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：6.15（100-499个）；5.76（1000+个）
LTC1688CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.15（100-499个）；5.76（1000+个）
LTC1688IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.25（100-499个）；6.57（1000+个）
LTC1688IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.25（100-499个）；6.57（1000+个）
LTC1688CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：6.15（100-499个）；5.76（1000+个）
LTC1688CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.15（100-499个）；5.76（1000+个）
LTC1688IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.25（100-499个）；6.57（1000+个）
LTC1688IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.25（100-499个）；6.57（1000+个）
