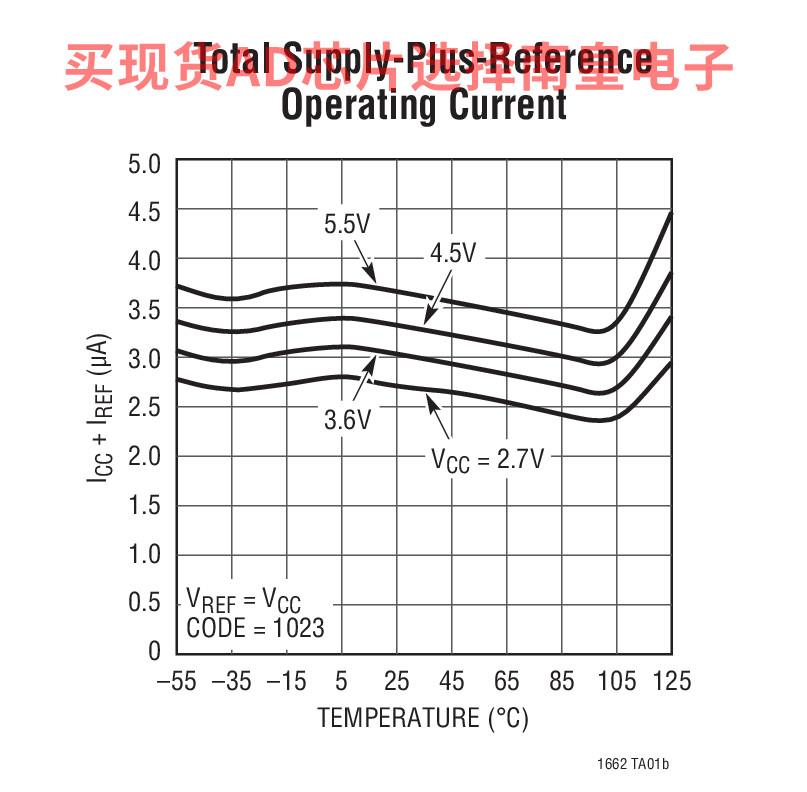

LTC1662 是一款超低功率、全缓冲电压输出、双通道 10 位数模转换器 (DAC)。每个 DAC 通道仅吸收 1.7μA (典型值) 的总电源 + 基准工作电流，然而却能够提供超过 1mA 的 DC 输出电流，并可靠地驱动高达 1000pF 的容性负载。一种可编程睡眠模式进一步把总工作电流减小至 0.05μA。

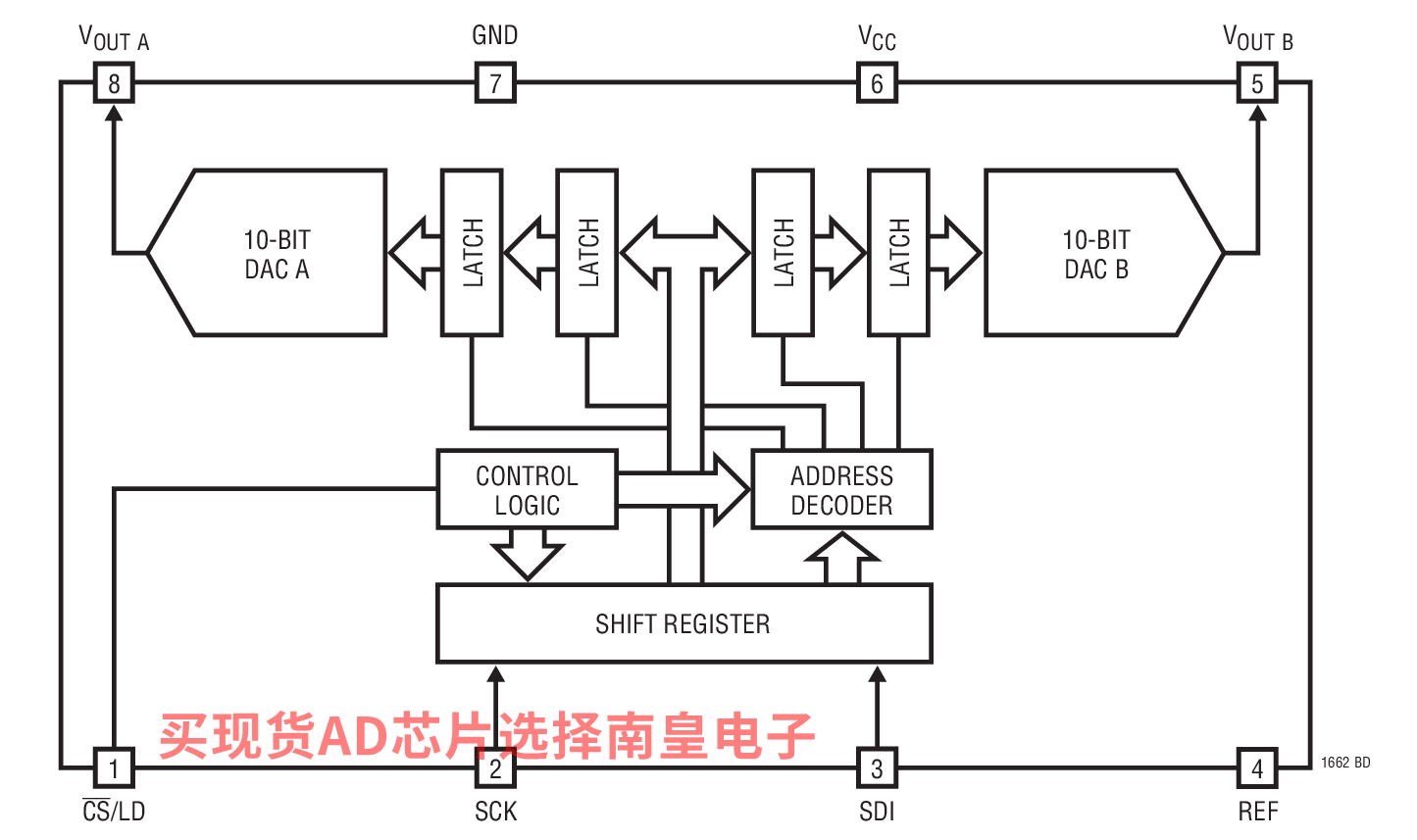

凌力尔特公司专有的本质单调架构提供了超卓的线性度，并实现了异常小巧的外部形状。双缓冲输入逻辑电路提供了同时更新能力，并可用于执行至 DAC 的写操作，而不会中断睡眠模式。

凭借其微小的工作电流和异常纤巧的外形尺寸，LTC1662 非常适用于大多数功率受限的产品。对于大部分设计而言，它对功率预算没有明显的影响；LTC1662 的吸收电流甚至比一个可变电阻还要低好多倍，同时提供了缓冲的低阻抗 (典型值为 0.5Ω，VCC = 5V) 轨至轨输出。

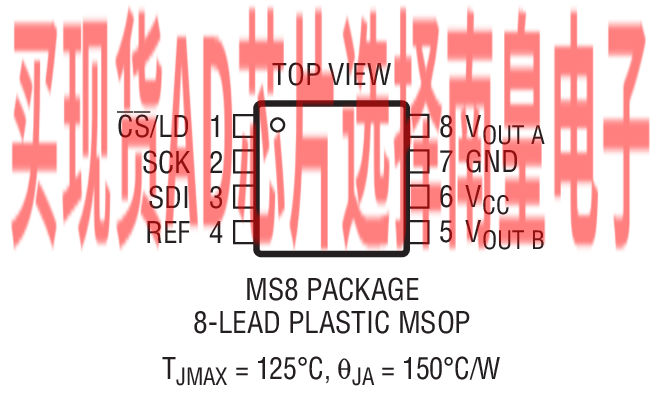

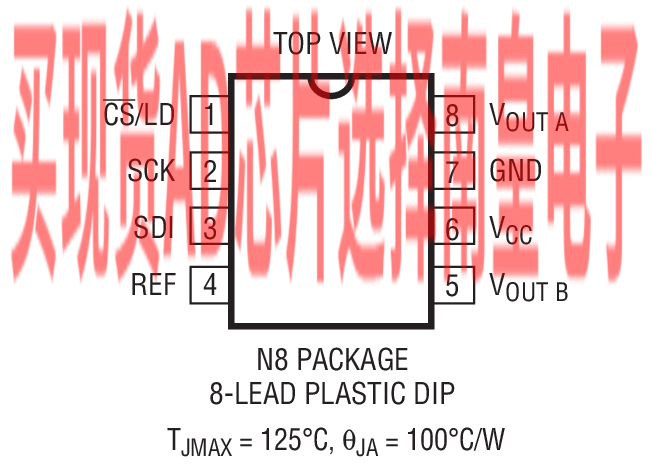

LTC1662 与 LTC1661 双通道、60μA、10 位 DAC 是引脚和软件兼容的。该器件采用 8 引脚 MSOP 封装和 PDIP 封装，并具有规定的工业温度范围。

• 移动通信
• 便携式电池供电型仪器
• 远程或难以接近的调节
• 数字控制式放大器和衰减器
• 工厂或现场校准

• 超低功率：每个 DAC 的 ICC 为 1.5μA (典型值)，睡眠模式的消耗电流为 0.05μA，可延长电池的使用寿命
• 纤巧：两个采用 8 引脚 MSOP 封装的 10 位 DAC —— 尺寸为 SO-8 封装的一半
• 2.7V 至 5.5V 的宽电源范围
• 用于同时 DAC 更新的双缓冲
• 轨至轨电压输出可驱动 1000pF 的容性负载
• 基准范围包括电源以提供比例式 0V 至 VCC 输出
• 基准输入阻抗与代码无关 (典型值为 7.1MΩ )—— 免除了外部缓冲器
• 具施密特 (Schmitt) 触发器输入的三线式串行接口
• 差分非线性度：±0.75LSB (最大值)

LTC1662CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.39（100-499个）；3.12（1000+个）

LTC1662CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.39（100-499个）；3.12（1000+个）

LTC1662CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；3.22（1000+个）

LTC1662IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.57（100-499个）；3.29（1000+个）

LTC1662IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.57（100-499个）；3.29（1000+个）

LTC1662IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.68（100-499个）；3.45（1000+个）

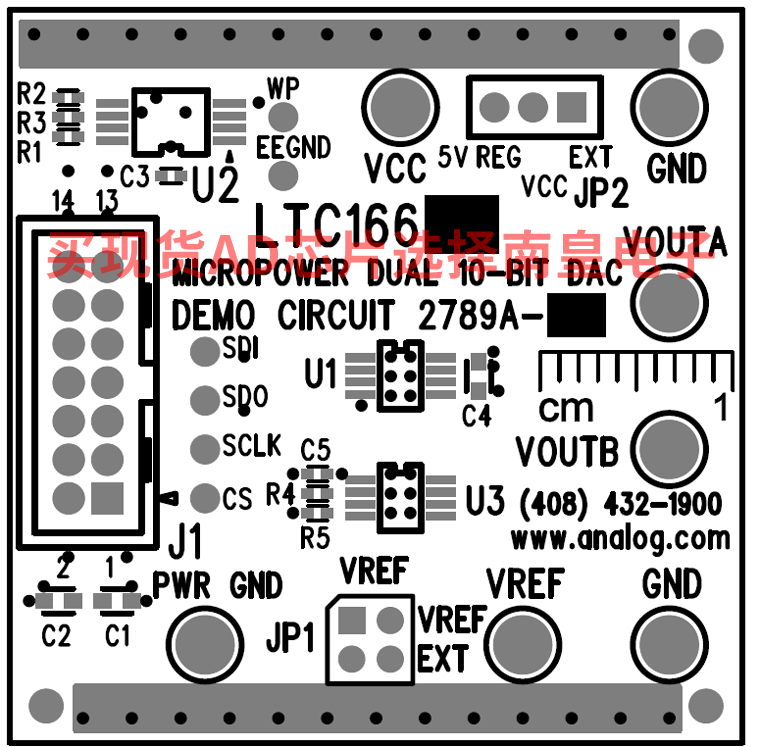

DC2789A：LTC1661/LTC1662 双通道， 10位， 微功率 DAC

演示电路2789A内置双通道、10位微功耗DAC LTC1661/LTC1662，采用8引脚MSOP封装。DC2789A还具有更低基准电压源LTC1258-4.1。LTC1661/LTC1662分别是超低功耗、完全缓冲电压输出、双通道10位数模转换器(DAC)。

每个LTC1662通道的总电源+参考工作电流功耗仅为1.7μA（典型值），能够提供超过1mA的直流输出电流并可靠驱动最高达1000pF的容性负载。每个LTC1661通道具有30μA功耗。
