LTC1661 将两个准确的可串行寻址 10 位数模转换器 (DAC) 集成在单个纤巧型 MS8 封装之中。每个缓冲 DAC 仅吸收 60μA 的总电源电流，然而却能够提供超过 5mA 的 DC 输出电流，并可靠地驱动高达 1000pF 的容性负载。睡眠模式进一步把总电源电流减小至可忽略的 1μA。

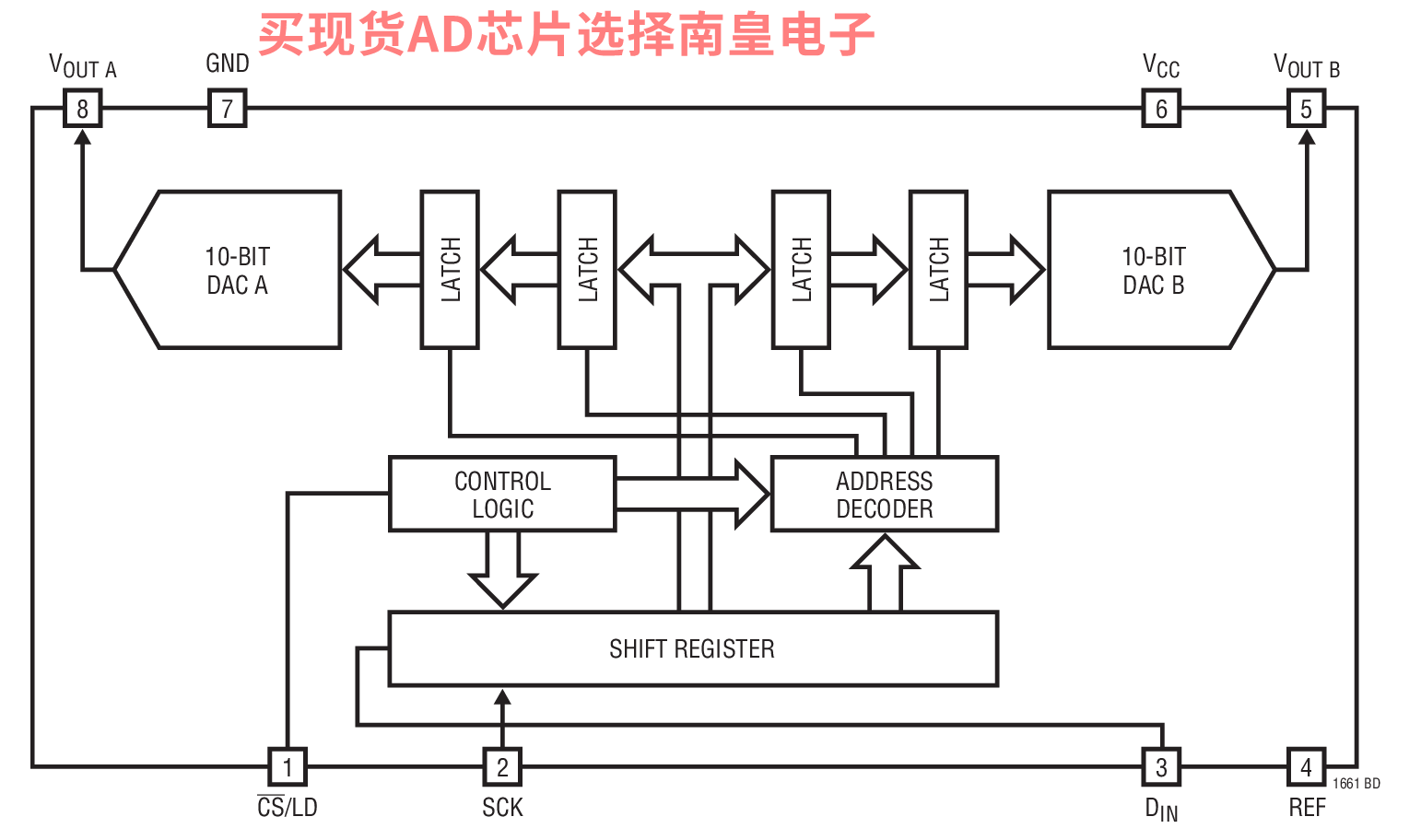

凌力尔特公司专有的本质单调电压内插架构提供了超卓的线性度，并实现了异常小巧的外部形状。双缓冲输入逻辑电路提供了同时更新能力，并可用于执行至任一 DAC 的写操作，而不会中断睡眠模式。

超低的电源电流、节能的睡眠模式和极紧凑的外形尺寸使 LTC1661 非常适合于电池供电型应用，而其简单明了的可用性、高性能和宽电源范围则使之成为通用型转换器的绝佳选择。

如需更多的输出甚至更高的电路板密度，请查阅面向 10 位应用的 LTC1660 微功率八通道 DAC 的相关信息。对于 8 位应用，请查阅 LTC1665 微功率八通道 DAC 的有关资讯。

• 移动通信
• 数字控制式放大器和衰减器
• 便携式电池供电型仪器
• 针对制造的自动校准
• 远程工业设备

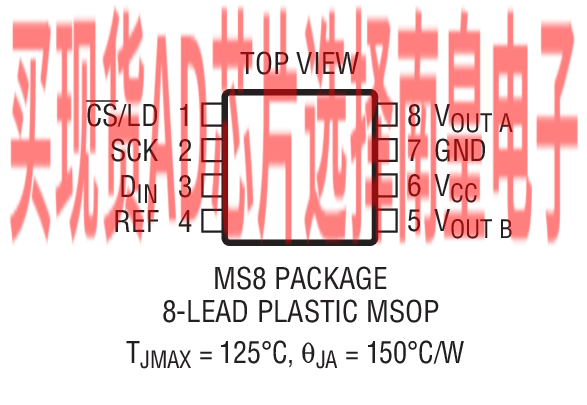

• 纤巧：两个采用 8 引脚 MSOP 封装的 10 位 DAC —— 占用极级空间为 SO-8 封装的一半
• 微功率：每个 DAC 的电源电流为 60μA
  睡眠模式：1μA (以延长电池的使用寿命)
• 轨至轨电压输出可驱动 1000pF 的容性负载
• 2.7V 至 5.5V 的宽电源范围
• 用于独立和同时 DAC 更新的双缓冲
• 基准范围包括电源以提供比例式 0V 至 VCC 输出
• 基准输入在所有阻值 (典型值为 260kΩ) 条件下均具有恒定阻抗 —— 免除了外部缓冲器
• 具施密特 (Schmitt) 触发器输入的三线式串行接口

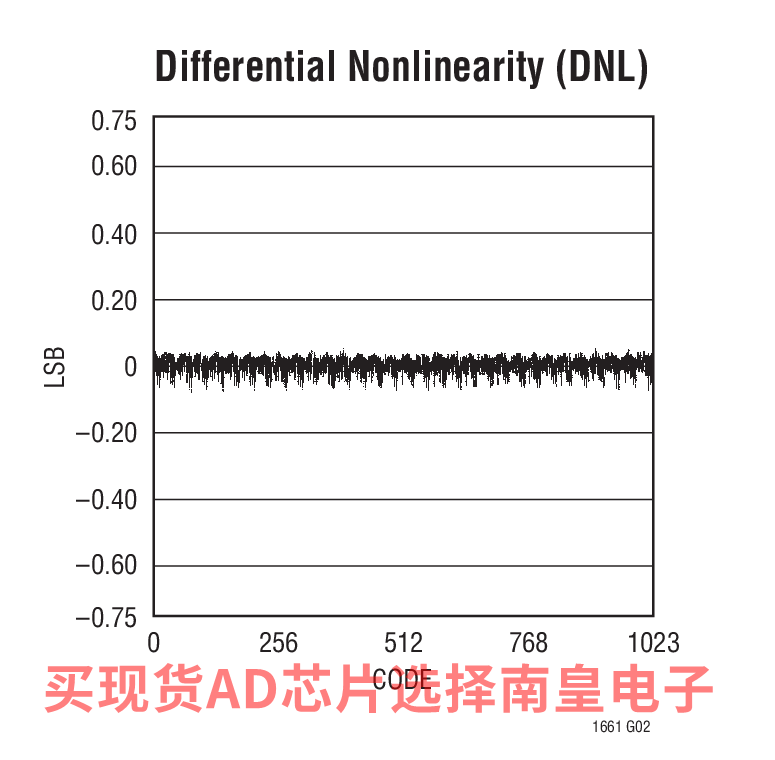

• 差分非线性度：≤ ±0.75LSB (最大值)

LTC1661CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.13（100-499个）；1.97（1000+个）

LTC1661CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.13（100-499个）；1.97（1000+个）

LTC1661CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.01（100-499个）；1.9（1000+个）

LTC1661IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.30（100-499个）；2.14（1000+个）

LTC1661IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.30（100-499个）；2.14（1000+个）

LTC1661IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.19（100-499个）；2.07（1000+个）

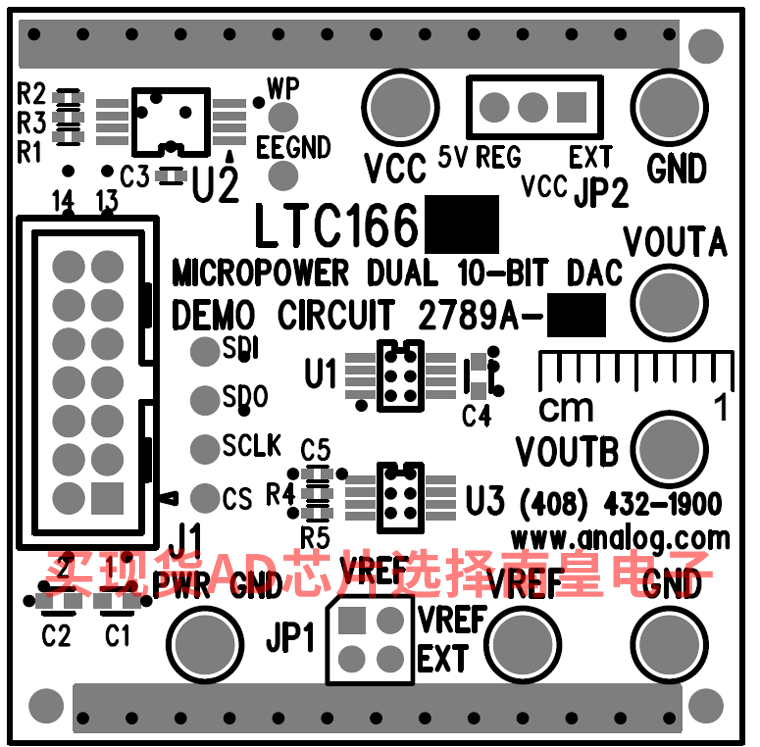

DC2789A：LTC1661/LTC1662 双通道， 10位， 微功率 DAC

演示电路2789A内置双通道、10位微功耗DAC LTC1661/LTC1662，采用8引脚MSOP封装。DC2789A还具有更低基准电压源LTC1258-4.1。LTC1661/LTC1662分别是超低功耗、完全缓冲电压输出、双通道10位数模转换器(DAC)。

每个LTC1662通道的总电源+参考工作电流功耗仅为1.7μA（典型值），能够提供超过1mA的直流输出电流并可靠驱动最高达1000pF的容性负载。每个LTC1661通道具有30μA功耗。
