LTC1657（并行 16 位轨至轨微功率 DAC）-AD代理

LTC1657的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：并行 16 位轨至轨微功率 DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1657的产品详情：

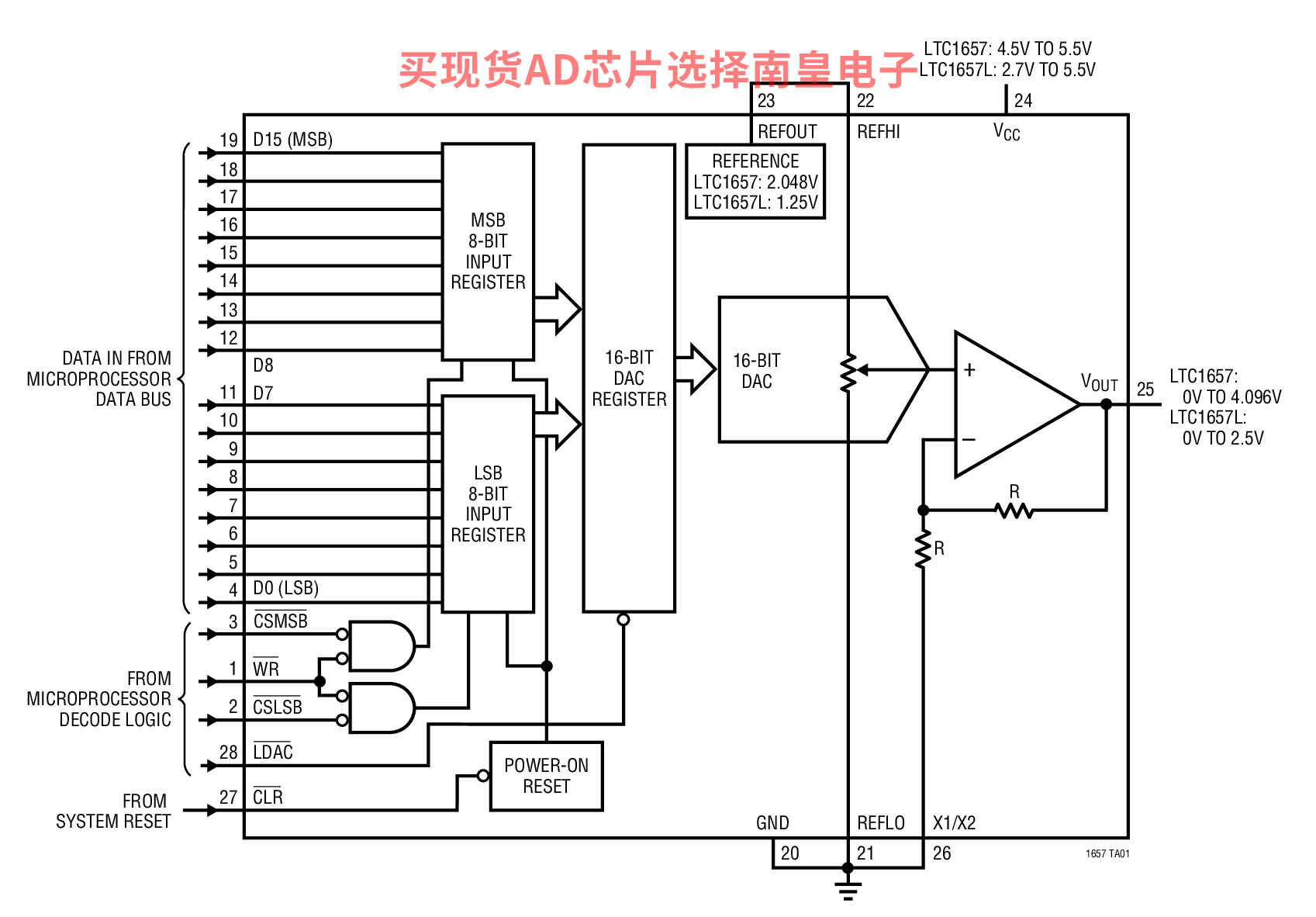

LTC1657 / LTC1657L 是采用 28 引脚 SSOP 封装的完整单电源、轨至轨电压输出、16 位数模转换器 (DAC)。这些器件内置了一个轨至轨输出缓冲放大器、一个内部基准和一个双平衡并行数字接口。

LTC1657 / LTC1657L 具有分离的基准输入引脚，可利用一个外部基准来驱动。全标度输出可以是基准电压的 1 倍或 2 倍，这取决于 X1/X2 引脚的连接方式。LTC1657 采用一个 4.5V 至 5.5V 的工作电源，并具有一个 2.048V 片内基准。LTC1657L 依靠一个 2.7V 至 5.5V 电源供电运作，且具有一个 1.25V 片内基准。

LTC1657 / LTC1657L 类似于凌力尔特公司的 LTC1450 / LTC1450L 12 位VOUT DAC 系列，从而提供了一条升级途径。它们是仅有采用 28 引脚 SSOP 封装的缓冲 16 位并行 DAC，并包括一个用于独立执行的片内基准。

Applications

仪表
数字校准
工业过程控制
自动测试设备
通信测试设备

LTC1657的优势和特点：

在整个温度范围内保持 16 位单调
去毛刺干扰轨至轨电压输出：8nV · s
ICC：650μA (典型值)

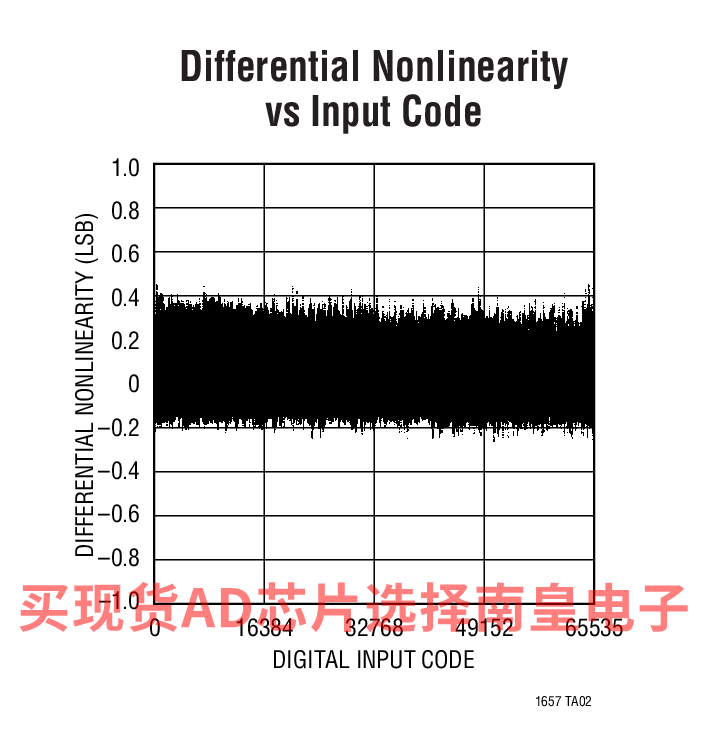

最大 DNL 误差：±1LSB
稳定时间：20μs (至 ±1LSB)
内置基准：
- 2.048V (LTC1657)
- 1.25V (LTC1657L)
内部上电复位至 0V
异步 CLR 引脚
输出缓冲器可针对增益 = 1 或 2 进行配置
并行 16 位或 2 字节双缓冲接口
乘法能力
窄体 28 引脚 SSOP 封装

LTC1657具体的完整产品型号参数及价格（美元）：

LTC1657CGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：0 to 70C，AD官网报价：10.64（100-499个）；9.98（1000+个）

LTC1657CGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：10.64（100-499个）；9.98（1000+个）

LTC1657IGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：11.62（100-499个）；10.9（1000+个）

LTC1657IGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：11.62（100-499个）；10.9（1000+个）

LTC1657LCGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：0 to 70C，AD官网报价：11.73（100-499个）；11.04（1000+个）

LTC1657LCGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：11.73（100-499个）；11.04（1000+个）

LTC1657LIGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：12.71（100-499个）；11.96（1000+个）

LTC1657LIGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.71（100-499个）；11.96（1000+个）

LTC1657的评估套件：
