- 制造厂商：AD
- 产品类别：热插拔控制器
- 技术类目：PCI 热插拔控制器
- 功能描述：CompactPCI 总线热插拔控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

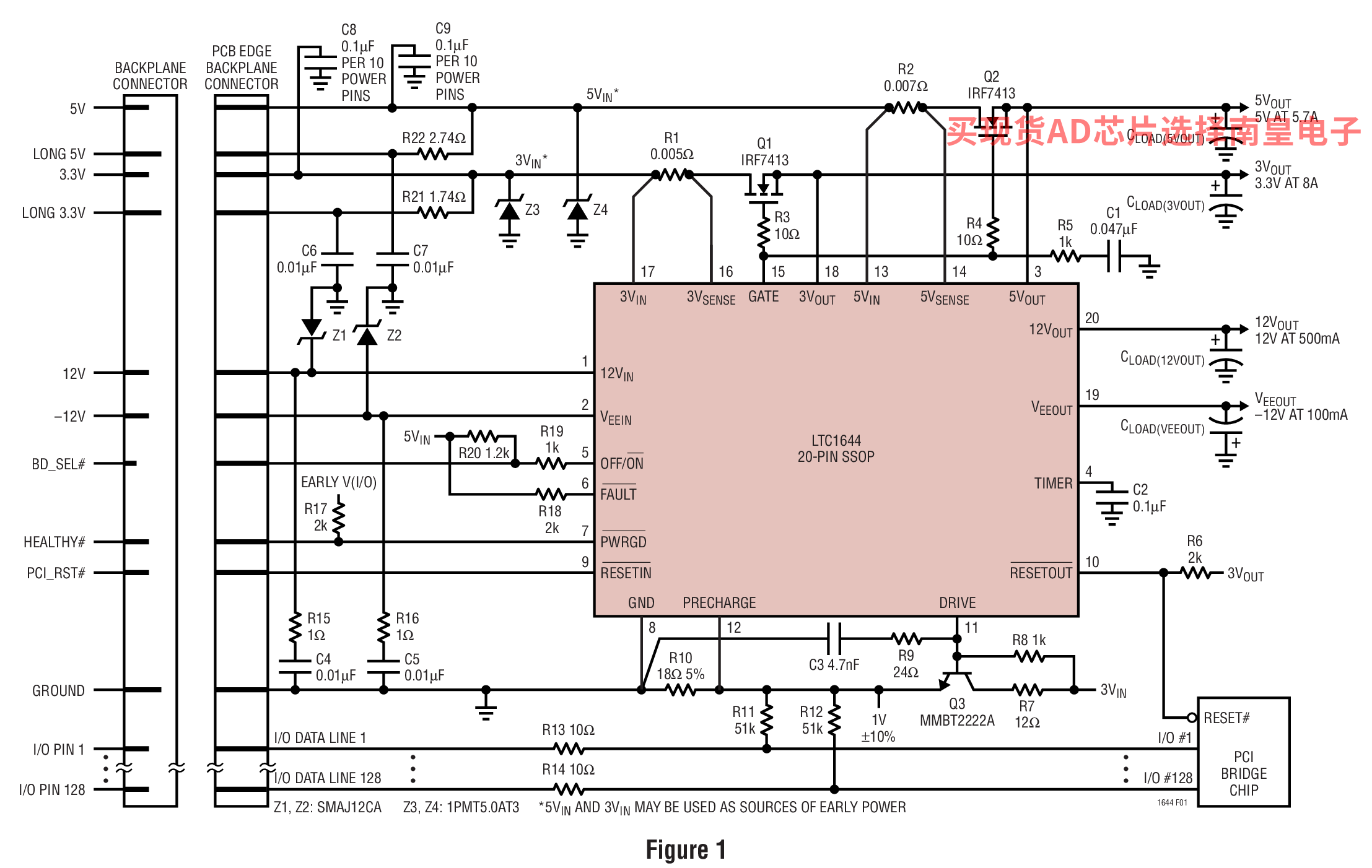

LTC1644 是一款允许从一个 CompactPCI 总线插槽安全地进行电路板插拔操作的热插拔控制器。外部 N 沟道晶体管负责控制 3.3V/5V 电源，而片内开关则控制 –12V 和 12V 电源。能够以一种可编程速率使 3.3V 和 5V 电源斜坡上升。电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。当所有的电源电压均处在容限范围之内时，PWRGD 输出发出指示信号。OFF/ON 引脚用于实现电路板电源的通 / 断循环或使电路断路器复位。PRECHARGE 输出可用于在板卡插拔期间给总线 I/O 引脚施加偏置。PCI_RST# 与 HEALTHY# 实现了片内整合，旨在产生 LOCAL_PCI_RST#。
应用
- 带电电路板插入 CompactPCI 总线
- 允许从带电 CompactPCI 总线安全地进行电路板的插拔操作
- 可控制 –12V、3.3V、5V 和 12V 电源
- 具电路断路器的可调折返电流限制功能电路
- 双电平电路断路器可保护 5V 和 3.3V 电源免遭过流和短路故障的损坏
- 片内 LOCAL_PCI_RST# 逻辑电路
- PRECHARGE 输出在板卡插拔期间给 I/O 引脚施加偏置
- 可调的电源电压上电速率

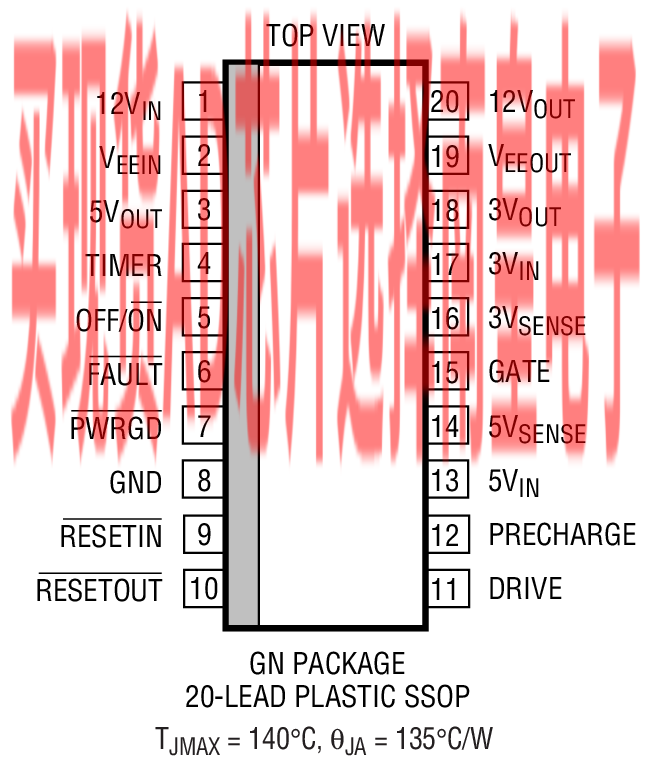

LTC1644CGN#PBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：4.46（100-499个）；4.07（1000+个）
LTC1644CGN#TRPBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.46（100-499个）；4.07（1000+个）
LTC1644IGN#PBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：5.12（100-499个）；4.68（1000+个）
LTC1644IGN#TRPBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.12（100-499个）；4.68（1000+个）

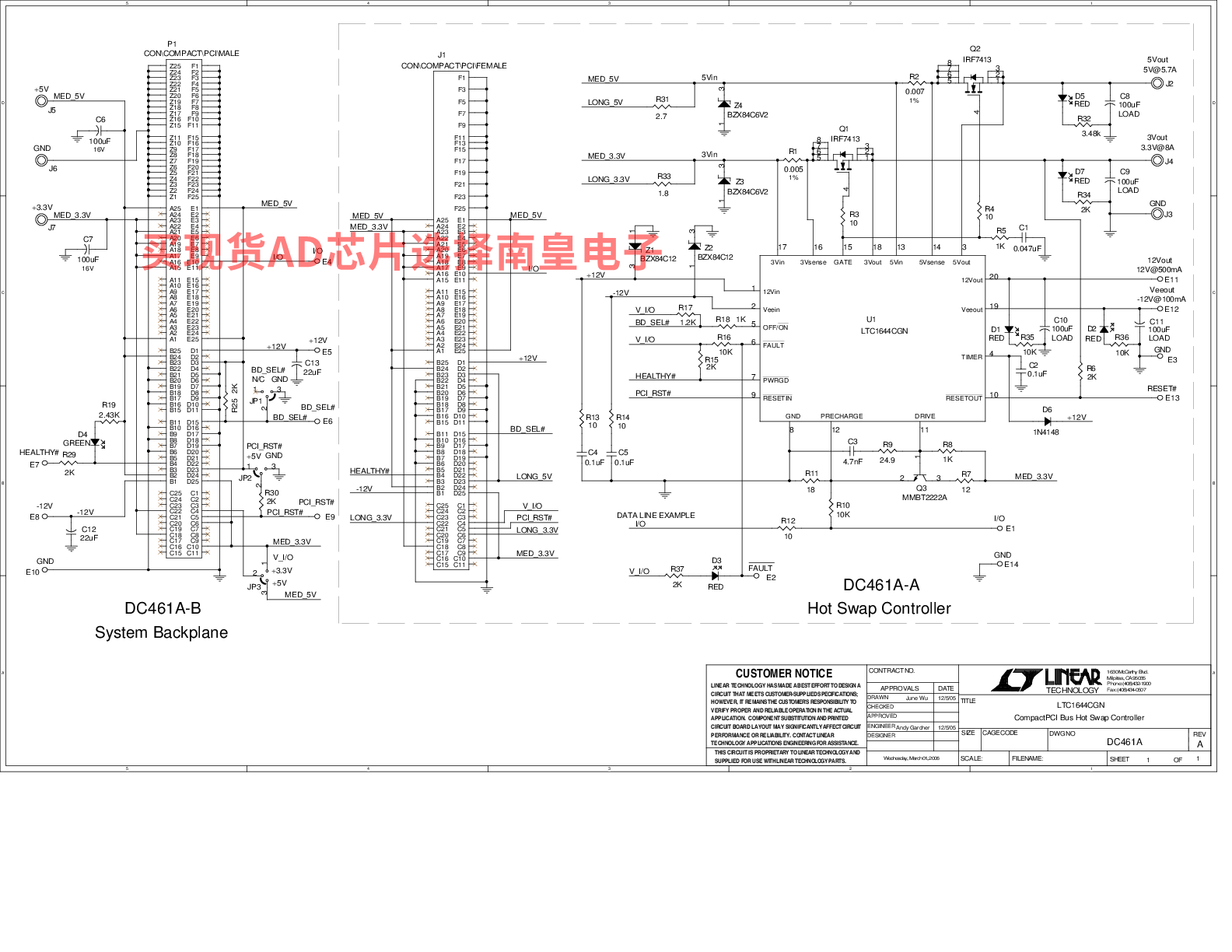

DC461A：停产：LTC1644演示板
该评估板已停产且不再推荐使用。
