LTC1643A（PCI-Bus 热插拔控制器）-AD代理

LTC1643A的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：PCI 热插拔控制器
功能描述：PCI-Bus 热插拔控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1643A的产品详情：

LTC1643A 是一款热插拔 (Hot Swap) 控制器，其允许从一个带电 PCI-Bus 插槽安全地进行电路板的插拔操作。两个外部 N 沟道晶体管负责控制 3.3V 和 5V 电源，而片内开关则控制 –12V 和 12V 电源。能够以一种可编程速率使所有的电源电压斜坡上升。一个电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。折返电流限制功能可在出现短路时限制电流尖峰和功率耗散，并允许具有大电容的电路板上电 (并不会使电路断路器发生跳变)。当所有电源电压均处在容限范围之内时， PWRGD 输出发出指示信号，而 FAULT 输出则指示某种过流情况。ON (LTC1643AH) / ON (LTC1643AL / LTC1643AL-1) 引脚用于实现电路板电源的循环或使电路断路器复位。LTC1643AL-1 把 ±12V 电源良好比较器停用。

LTC1643A 采用 16 引脚窄体 SSOP 封装。

应用

基于 PCI 的服务器
符合 CompactPCI 标准的电路板

LTC1643A的优势和特点：

允许从一个带电的 PCI 插槽安全地进行电路板的插拔操作
可在一块母板 (LTC1643AH) 或 CompactPCI 板卡 (LTC1643AL / LTC1643AL-1) 上工作
可控制 –12V、3.3V、5V、12V 电源
具电路断路器的可编程折返电流限制功能电路
用户可编程的电源电压上电速率
用于外部 N 沟道 MOSFET 的高端驱动
–12V 和 12V 片内开关
故障和电源良好输出
采用 16 引脚窄体 SSOP 封装

LTC1643A具体的完整产品型号参数及价格（美元）：

LTC1643AHCGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.12（100-499个）；4.74（1000+个）

LTC1643AHCGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.12（100-499个）；4.74（1000+个）

LTC1643AHIGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.83（100-499个）；5.4（1000+个）

LTC1643AHIGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.83（100-499个）；5.4（1000+个）

LTC1643AL-1CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.12（100-499个）；4.74（1000+个）

LTC1643AL-1CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.12（100-499个）；4.74（1000+个）

LTC1643AL-1IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.83（100-499个）；5.4（1000+个）

LTC1643AL-1IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.83（100-499个）；5.4（1000+个）

LTC1643ALCGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.12（100-499个）；4.74（1000+个）

LTC1643ALCGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.12（100-499个）；4.74（1000+个）

LTC1643ALIGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.83（100-499个）；5.4（1000+个）

LTC1643ALIGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.83（100-499个）；5.4（1000+个）

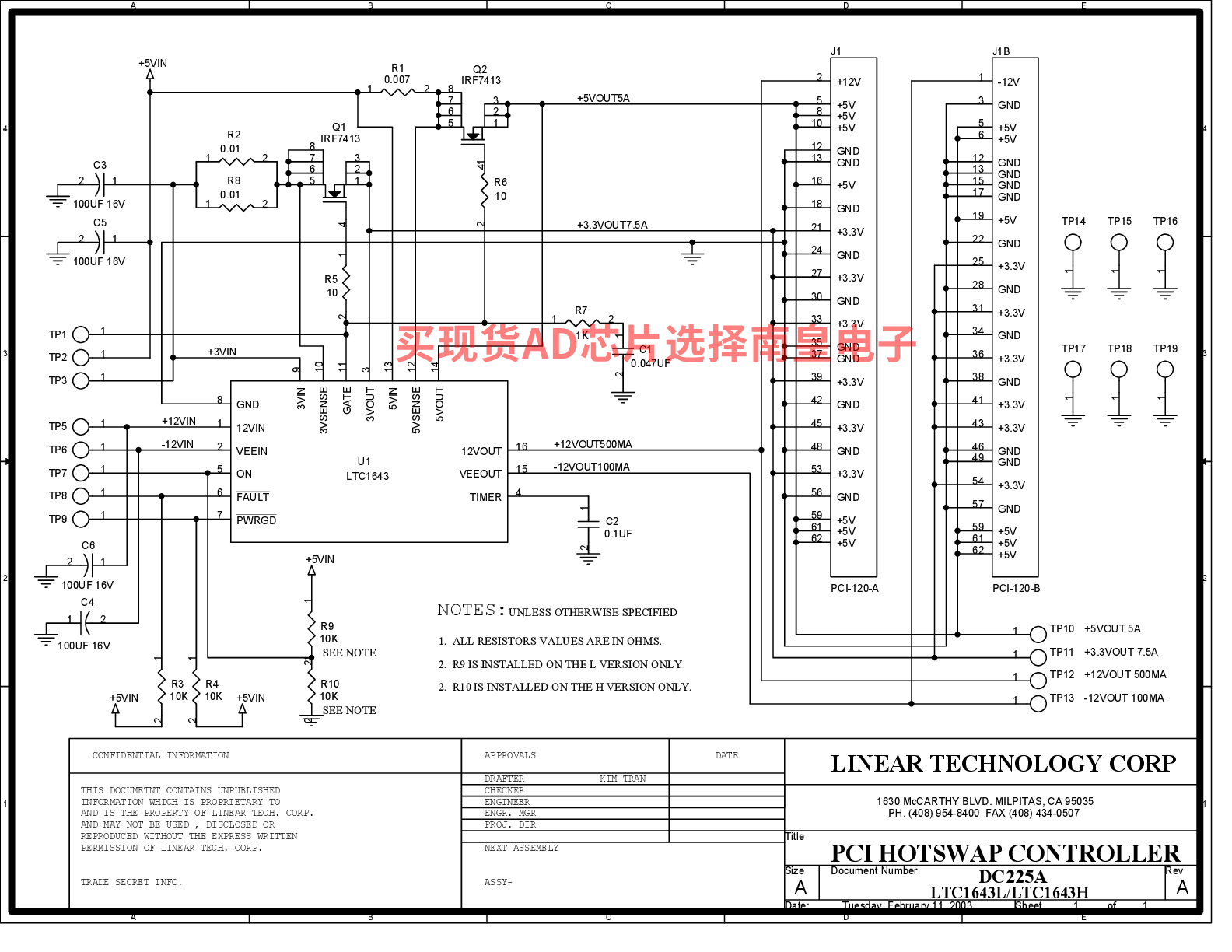

LTC1643A的评估套件：

DC225A-H：LTC1643AHCGN | PCI Hot Swap Controller, Active High Enable

DC225A-H: Demo Board for the LTC1643A PCI-Bus Hot Swap Controller.

DC225A-L：LTC1643ALCGN | PCI Hot Swap Controller, Active Low Enable

DC225A-L: Demo Board for the LTC1643A PCI-Bus Hot Swap Controller.

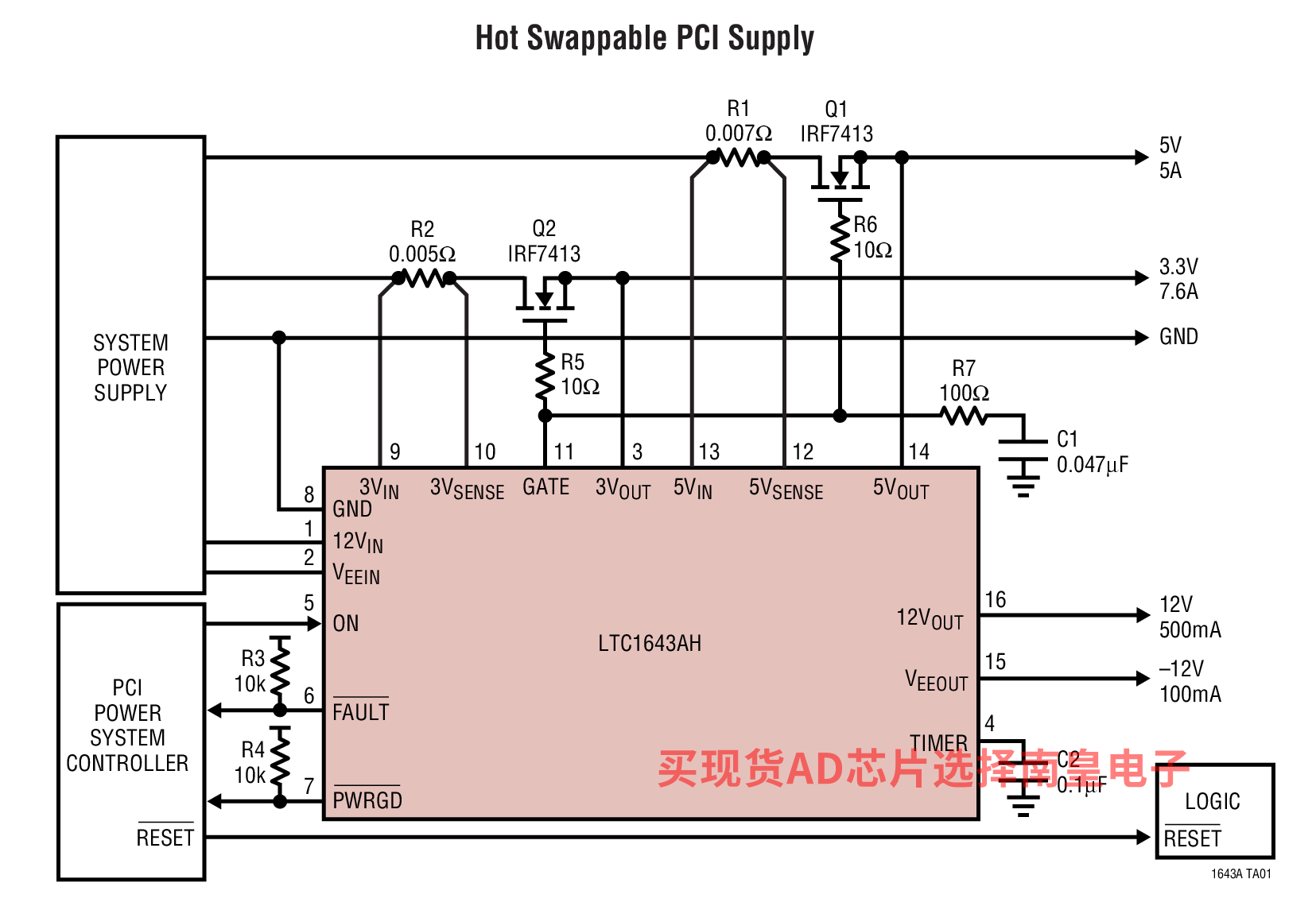

LTC1643A的电路图解：

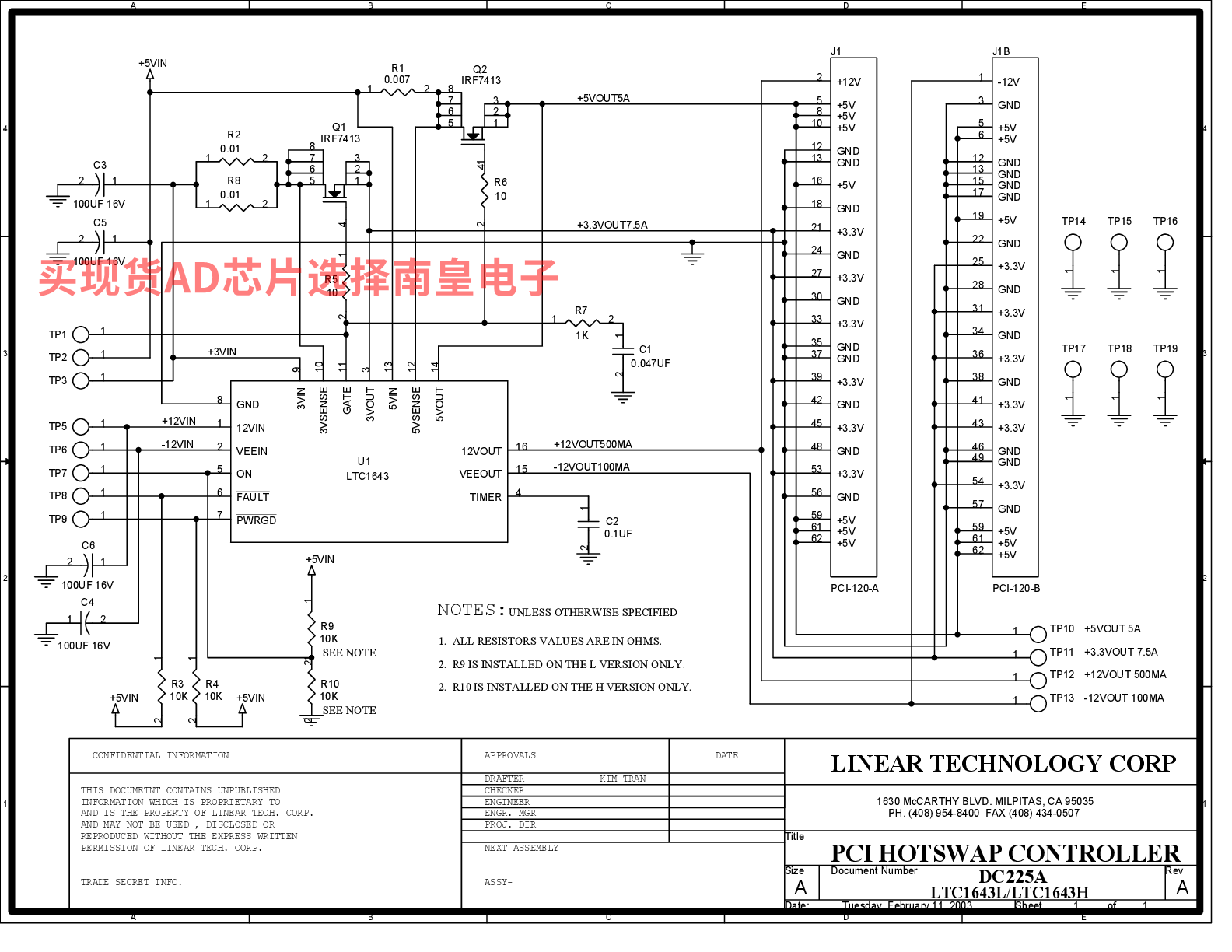

LTC1643A的评估套件：
