- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：具有多种输入范围的 16 位、200ksps、串行 ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1609 是一款 200ksps、串行采样 16 位 A/D 转换器，其在采用单 5V 电源时仅吸取 65mW (典型值) 功率。这款易用型器件内置了一个采样及保持电路、一个精准型基准、一个开关电容器逐次逼近 A/D 转换器和经过修整的内部时钟。

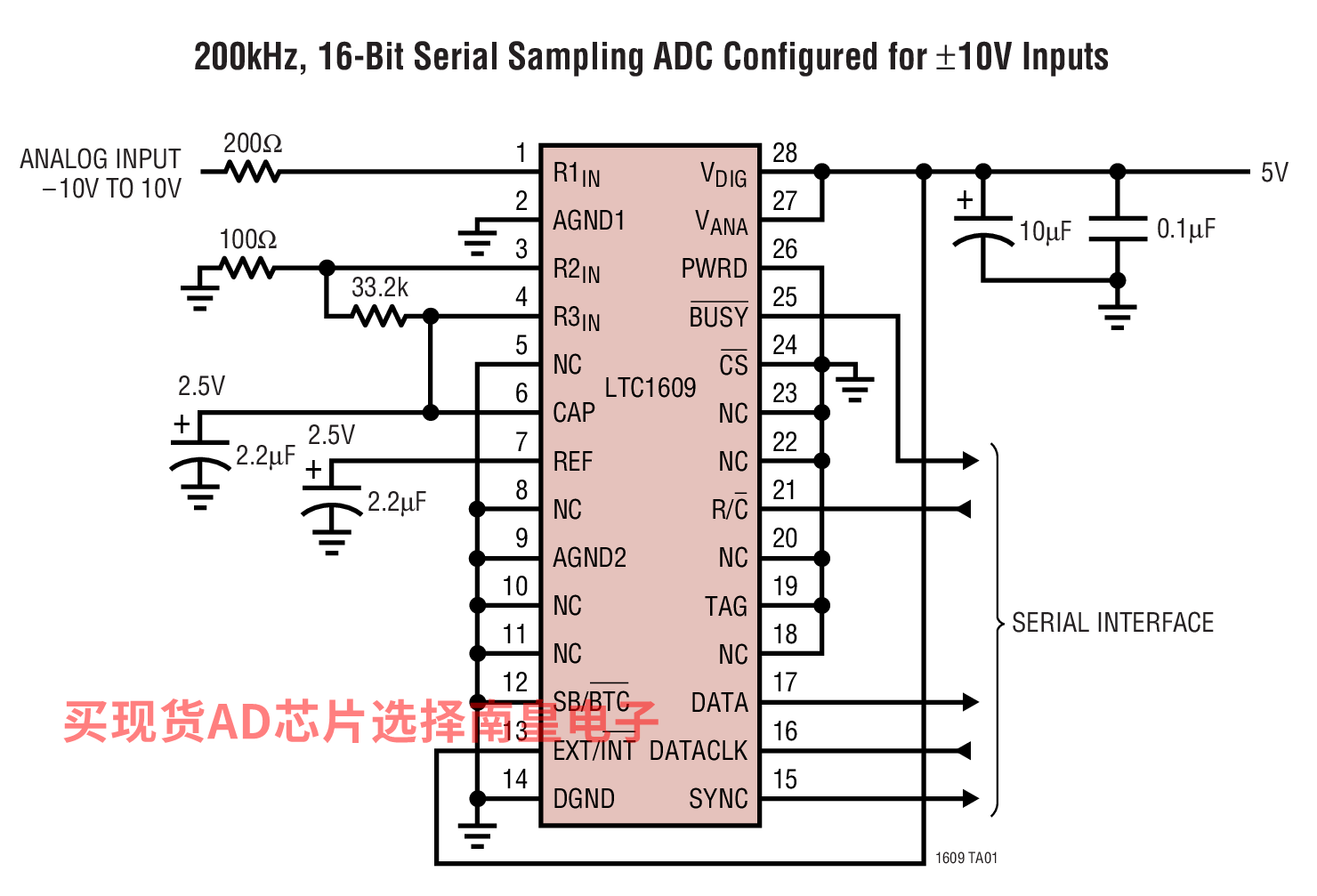

LTC1609 的输入范围规格为 ±10V、±5V 和 ±3.3V (双极性输入) 以及 0V 至 10V、0V 至 5V 和 0V 至 4V (单极性输入)。最大 DC 规格包括整个温度范围内的 ±2LSB INL 和16 位无漏失码。该器件具有 87dB 的典型信噪比。
该 ADC 具有一个高速串行接口。串行输出数据可采用内部串行移位时钟由时钟信号同步输出，或采用一个外部移位时钟由时钟信号同步输出。一个单独的转换起动输入 (R/C)和一个数据就绪信号(BUSY)简化了至 FIFO、DSP 和微处理器的连接。
应用
- 工业过程控制
- 多路复用数据采集系统
- 用于个人电脑 (PC) 的高速数据采集
- 数字信号处理
- 采样速率：200ksps
- 输入范围
- 单极性：0V 至 10V、0V 至 5V 和 0V 至 4V
- 双极性：±10V、±5V 和 ±3.3V
- 保证无漏失码
- 串行 I/O
- 单 5V 电源
- 功耗：65mW (典型值)
- 断电模式：50μW
- SNR：87dB (典型值)
- 可采用内部或外部基准运作
- 28 引脚 SSOP 封装和 20 引脚 SO 封装
- ADS7809 和 AD977A 的改良型第二供货源
LTC1609ACSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：28.71（100-499个）；25.36（1000+个）
LTC1609ACSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：28.71（100-499个）；25.36（1000+个）
LTC1609AISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：30.64（100-499个）；27.01（1000+个）
LTC1609AISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：30.64（100-499个）；27.01（1000+个）
LTC1609CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609CSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609CSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
LTC1609IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
LTC1609ISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
LTC1609ISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
LTC1609ACSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：28.71（100-499个）；25.36（1000+个）
LTC1609ACSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：28.71（100-499个）；25.36（1000+个）
LTC1609AISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：30.64（100-499个）；27.01（1000+个）
LTC1609AISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：30.64（100-499个）；27.01（1000+个）
LTC1609CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609CSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609CSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：17.55（100-499个）；16.56（1000+个）
LTC1609IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
LTC1609IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
LTC1609ISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
LTC1609ISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：19.14（100-499个）；18.21（1000+个）
