LTC1596的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电流输出DAC
功能描述：串行 16 位乘法 DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1596的产品详情：

LTC1595 / LTC1596 / LTC1596-1 是串行输入、16 位乘法电流输出 DAC。LTC1595 与 12 位 DAC8043 具有引脚和硬件兼容性，并采用 8 引脚 PDIP 和 SO 封装。LTC1596 与 12 位 DAC8143 / AD7543 具有引脚和硬件兼容性，并采用 16 引脚 SO 宽体封装。

它们均具有规定的工业温度范围。相比于业界标准的 12 位 DAC，对运算放大器 VOS 的 INL 敏感度下降了 5 倍，因此大多数系统都能够在无需使用更高精度运放的情况下轻松升级至真正的 16 位分辨率与线性度。

这些 DAC 包括一个内部抗干扰电路，可使干扰脉冲降低 10 倍以上，以达至小于 1nV-s (典型值)。

这些 DAC 具有一个干净的输入和上电复位。LTC1595 和 LTC1596 复位至零标度。LTC1596-1 是 LTC1596 复位至中间标度的版本。

应用

过程控制和工业自动化
软件控制型增益调节
数字控制式滤波器和电源
自动测试设备

LTC1596的优势和特点：

SO-8 封装 (LTC1595)
DNL 和 INL：1LSB (最大值)
低干扰脉冲：1nV-s (典型值)

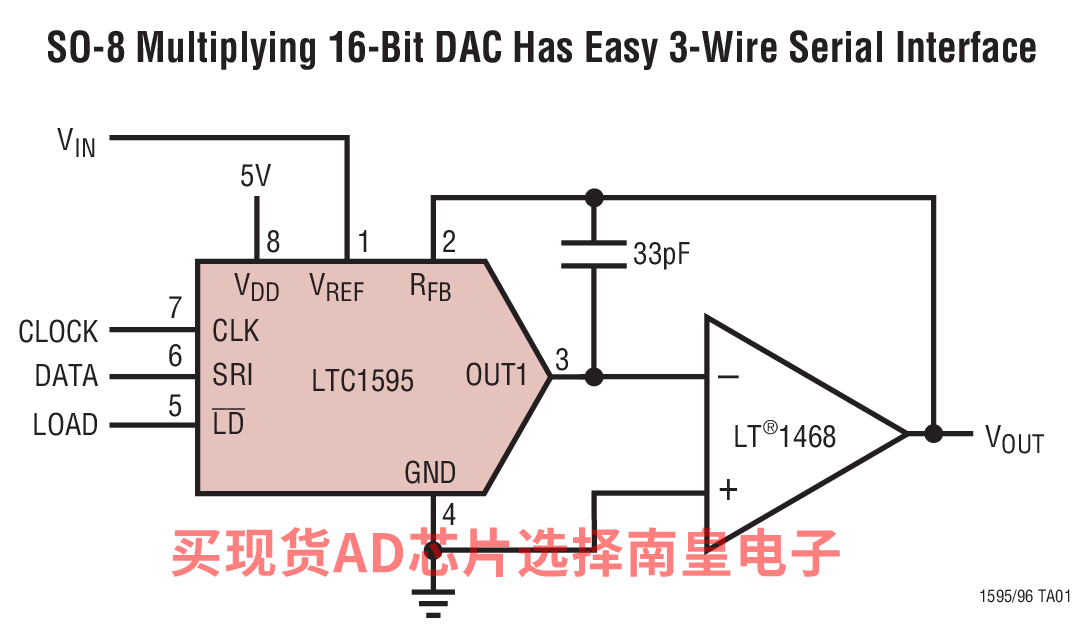

快速稳定至 1LSB：2μs (配合使用 LT1468)
引脚与业界标准的 12 位 DAC 兼容：DAC8043 和 DAC8143 / AD7543
四象限乘法
低电源电流：10μA (最大值)
上电复位
- LTC1595 / LTC1596：复位至零标度
- LTC1596-1：复位至中间标度
三线式 SPI 和 MICROWIRE 兼容型串行接口
菊链式串行输出 (LTC1596)
异步清零输入
- LTC1596：清零至零标度
- LTC1596-1：清零至中间标度

LTC1596具体的完整产品型号参数及价格（美元）：

LTC1596-1ACSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：30.19（100-499个）；28.65（1000+个）

LTC1596-1ACSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：30.19（100-499个）；28.65（1000+个）

LTC1596-1AISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：36.23（100-499个）；34.34（1000+个）

LTC1596-1AISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：36.23（100-499个）；34.34（1000+个）

LTC1596-1BCSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：18.92（100-499个）；17.72（1000+个）

LTC1596-1BCSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：18.92（100-499个）；17.72（1000+个）

LTC1596-1BISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：22.66（100-499个）；21.23（1000+个）

LTC1596-1BISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：22.66（100-499个）；21.23（1000+个）

LTC1596-1CCSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：16.22（100-499个）；15.13（1000+个）

LTC1596-1CCSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：16.22（100-499个）；15.13（1000+个）

LTC1596-1CISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：19.44（100-499个）；18.12（1000+个）

LTC1596-1CISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：19.44（100-499个）；18.12（1000+个）

LTC1596ACSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：30.19（100-499个）；28.65（1000+个）

LTC1596ACSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：30.19（100-499个）；28.65（1000+个）

LTC1596AISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：36.23（100-499个）；34.34（1000+个）

LTC1596AISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：36.23（100-499个）；34.34（1000+个）

LTC1596BCSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：18.92（100-499个）；17.72（1000+个）

LTC1596BCSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：18.92（100-499个）；17.72（1000+个）

LTC1596BISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：22.66（100-499个）；21.23（1000+个）

LTC1596BISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：22.66（100-499个）；21.23（1000+个）

LTC1596CCSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：16.22（100-499个）；15.13（1000+个）

LTC1596CCSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：16.22（100-499个）；15.13（1000+个）

LTC1596CISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：19.44（100-499个）；18.12（1000+个）

LTC1596CISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：19.44（100-499个）；18.12（1000+个）
