- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：多路复用模数转换器
- 功能描述：4 通道、3V 微功率采样 12 位串行 I/O A/D 转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

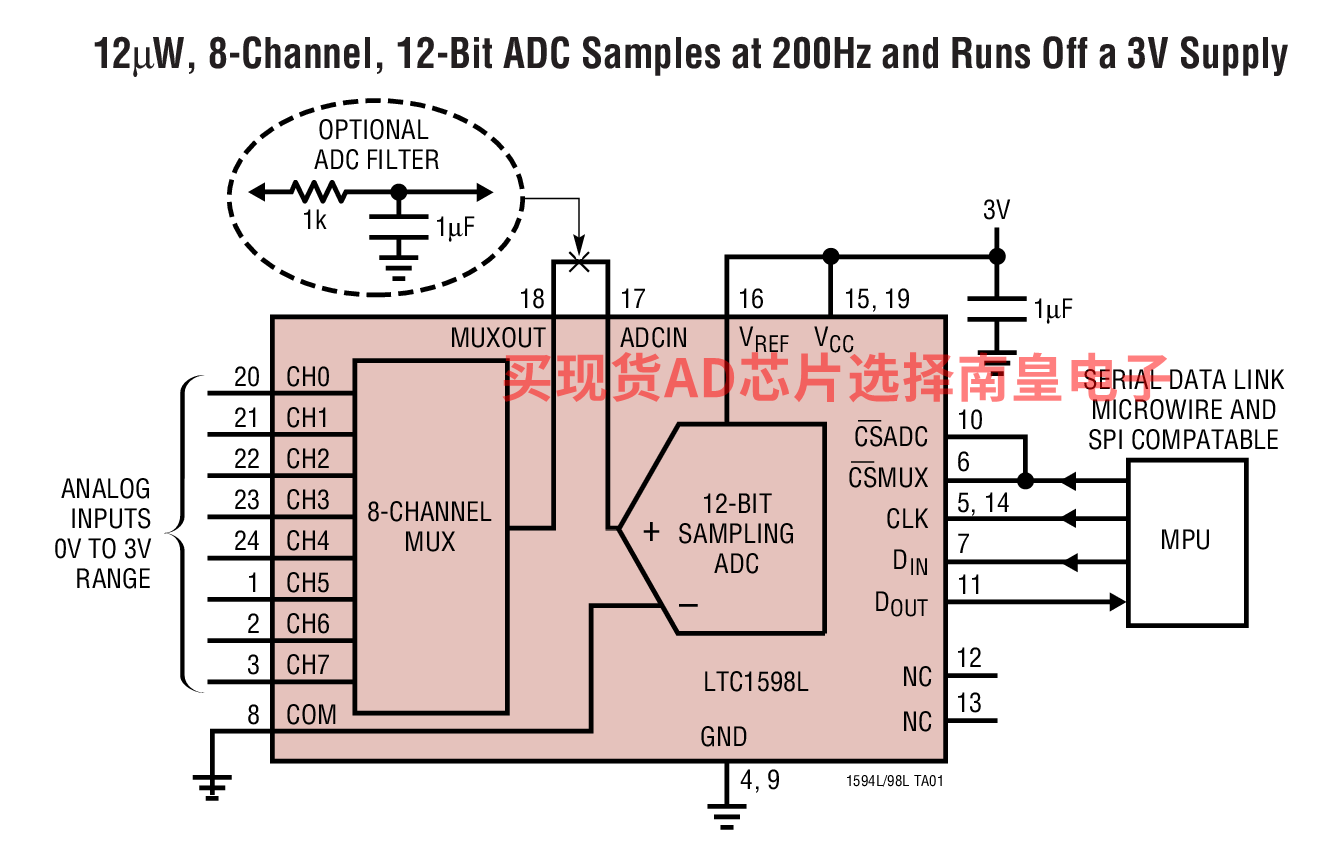

LTC1594L / LTC1598L 是 3V 微功率、12 位采样 A/D 转换器，它们分别具有 4 通道和 8 通道多路复用器。当执行转换操作时，这两款器件仅吸收 160μA 的电源电流，并在转换操作期间自动断电至 1nA 的典型电源电流。LTC1594L 采用 16 引脚 SO 封装，而 LTC1598L 则内置于 24 引脚 SSOP 封装。LTC1594L / LTC1598L 均采用一个 3V 电源工作。这些 12 位、开关电容器、逐次逼近型 ADC 包含一个采样及保持电路。
片内串行端口可通过 3 根或 4 根导线实现至众多微处理器和微控制器的高效数据传输。这一点与微功率损耗相结合，使得远程安置成为可能，并有利于穿越隔离势垒传输数据。
该电路可在比例式应用中使用，或与一个外部基准一起使用。在许多应用中，LTC1594L / LTC1598L 的高阻抗模拟输入以及在缩减范围内 (至 1.5V 全标度) 工作的能力允许直接连接至传感器和换能器，从而免除了增设增益级的需要。
应用
- 笔屏数字化
- 电池供电式系统
- 远程数据采集
- 隔离式数据采集
- 电池监察
- 温度测量
- 12 位分辨率 (采用单 3V 电源)

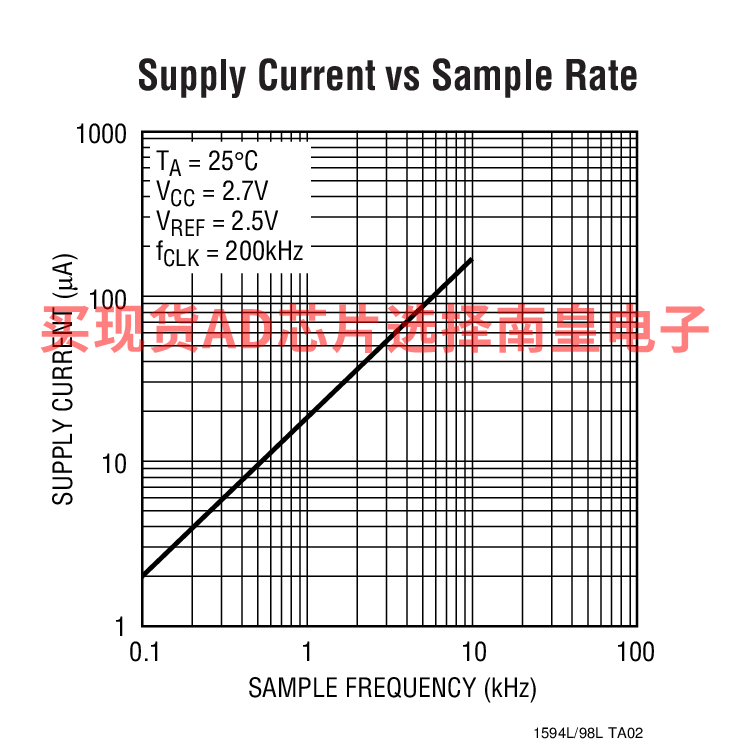

- 低电源电流：160μA (典型值)
- 自动停机至 1nA
- 有保证的 ±3/4LSB 最大 DNL
- 有保证的 2.7V 操作(可提供 5V 版本：LTC1594 / LTC1598)
- 多路复用器：
- 4 通道 MUX (LTC1594L)
- 8通道 MUX (LTC1598L)
- 分离的 MUX 输出和 ADC 输入引脚
- MUX 和 ADC 可以单独地控制
- 采样速率：10.5ksps
- I/O 与 QSPI、SPI 和MICROWIRE等串行接口相兼容
- 小型封装：
- 16 引脚窄体 SO (LTC1594L)
- 24 引脚 SSOP (LTC1598L)
LTC1594LCS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：6.71（100-499个）；6.28（1000+个）
LTC1594LCS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.71（100-499个）；6.28（1000+个）
LTC1594LIS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.22（1000+个）
LTC1594LIS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.22（1000+个）
LTC1594LCS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：6.71（100-499个）；6.28（1000+个）
LTC1594LCS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.71（100-499个）；6.28（1000+个）
LTC1594LIS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.22（1000+个）
LTC1594LIS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.22（1000+个）
