LTC1563-2 / LTC1563-3 是一个极为简单易用的有源 RC 低通滤波器系列，其具有轨至轨输入和输出以及低 DC 偏移，适用于分辨率高达 16 位的系统。LTC1563-2 采用单个电阻值提供单位增益 Butterworth 响应。LTC1563-3 采用单个电阻值提供单位增益 Bessel 响应。这些器件的专有架构提供了一种简单的电阻计算：

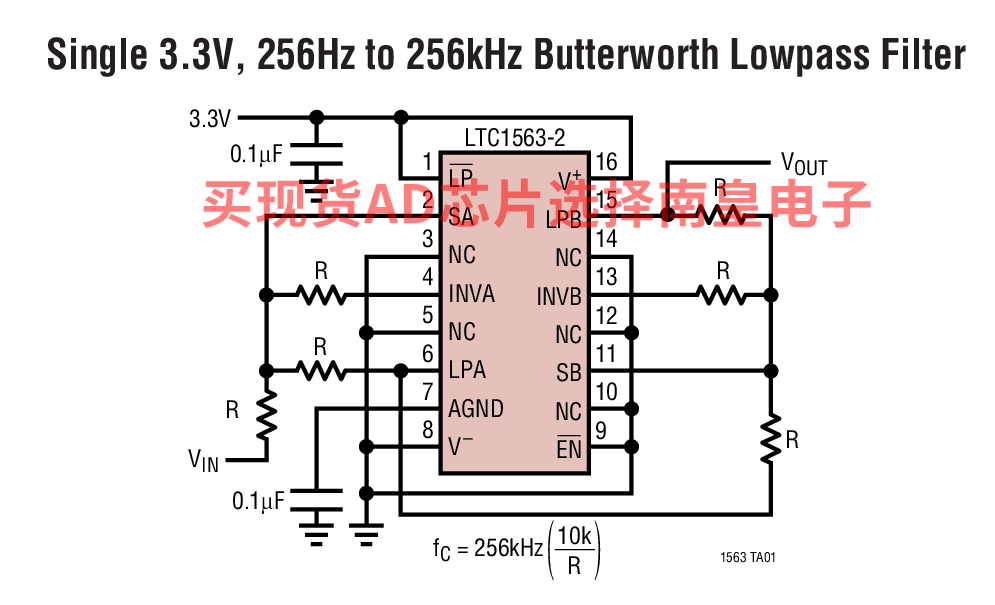

R = 10k (256kHz/fC); fC = 截止频率

式中的 fC 是期望的截止频率。对于许多应用来说，这个公式便是设计滤波器之全部所需。通过简单地使用不同阻值的电阻器，就能实现增益和其他的响应。

LTC1563-X 采用窄体 SSOP-16 封装 (占板面积与 SO-8 封装相同)。

LTC1563-X 具有一种用于较低频率应用的低功率模式 (在该模式中，电源电流减小一个数量级) 和一种接近零功率的停机模式。

应用

• 替代分立型 RC 有源滤波器
• 抗混叠滤波器
• 平滑滤波器或重构滤波器
• 用于数据通信的线性相位滤波
• 锁相环

?????

• 极其简单易用 – 单个电阻值设定截止频率 (256Hz < fC< 256kHz)
• 极为灵活 – 不同的电阻值可提供带或不带增益的任意传递函数(256Hz < fC<256kHz)
• 采用FilterCAD支持高达 360kHz 的截止频率
• LTC1563-2：单位增益巴特沃斯 (Butterworth) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
• LTC1563-3：单位增益贝塞尔 (Bessel) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
• 轨至轨输入和输出电压
• 采用单 3V (2.7V 最小值) 至 ±5V电源工作
• 低噪声：36μVRMS (对于 fC= 25.6kHz)，60μVRMS (对于 fC= 256kHz)
• fC准确度 < ±2% (典型值)
• DC 偏移 < 1mV
• 可级联以形成 8 阶低通滤波器
• 采用窄体 SSOP-16 封装

?????

LTC1563-2CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.31（1000+个）

LTC1563-2CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.31（1000+个）

LTC1563-2IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LTC1563-2IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LTC1563-3CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.31（1000+个）

LTC1563-3CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.31（1000+个）

LTC1563-3IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LTC1563-3IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）

DC338B-B：LTC1563-3CGN Demo Board | Universal Lowpass Filter

Demonstration circuit DC338B-A is for the evaluation of filter circuits using an LTC1563-2 and DC338B-B for an LTC1563-3. LTC1563-2 and LTC1563-3 are dual 2nd order active RC filter building blocks with precision ±1.5% capacitors. The LTC1563-2 uses six equal value resistors to implement a 4th order Butterworth lowpass filter, and the LTC1563-3 uses six equal value resistors to implement a 4th order Bessel lowpass filter. The lowpass cutoff frequency (f C ) range of an LTC1563-X filter is 256Hz to 256kHz.

---

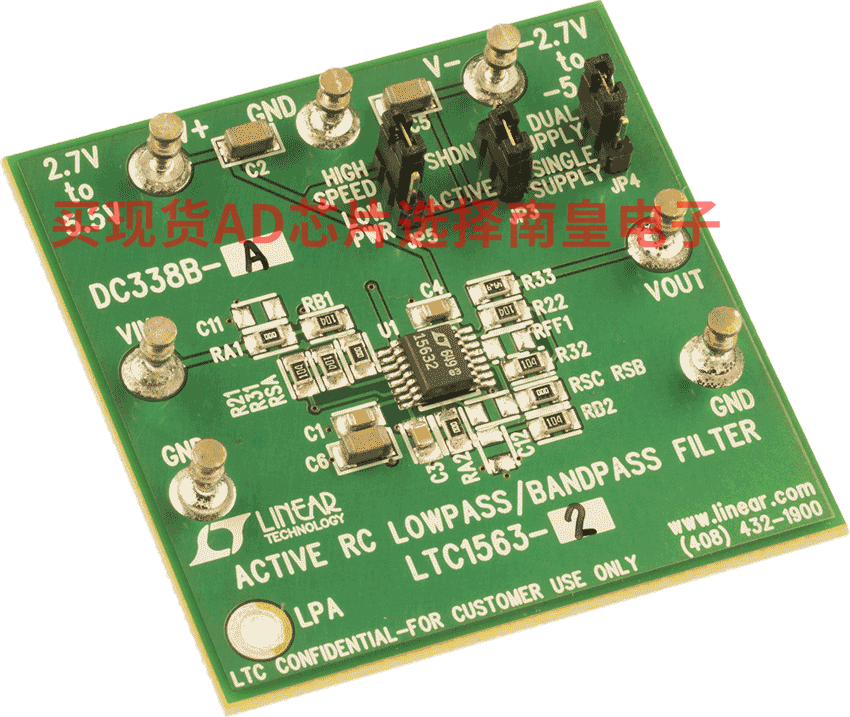

DC338B-A：LTC1563-2CGN Demo Board | Universal Lowpass Filter

Demonstration circuit DC338B-A is for the evaluation of filter circuits using an LTC1563-2 and DC338B-B for an LTC1563-3. LTC1563-2 and LTC1563-3 are dual 2nd order active RC filter building blocks with precision ±1.5% capacitors. The LTC1563-2 uses six equal value resistors to implement a 4th order Butterworth lowpass filter, and the LTC1563-3 uses six equal value resistors to implement a 4th order Bessel lowpass filter. The lowpass cutoff frequency (f C ) range of an LTC1563-X filter is 256Hz to 256kHz.
