- 制造厂商：AD
- 产品类别：无电感（电荷泵）DC-DC转换器
- 技术类目：稳压降压-升压电荷泵
- 功能描述：SIM 电源和电平变换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1555 / LTC1556 提供了 3V GSM 蜂窝电话与 3V 或 5V 用户识别模块 (SIM)相连接所需的电源转换和电平移位。这两款器件包含一个充电泵 DC/DC 转换器，可为 SIM 卡提供一个稳定的 5V 电源。输入电压的变化范围可在 2.7V 至 10V，因而允许直接连接至电池。输出电压可以设置为 3V、5V 或直接连接至 VIN 引脚。
一种软启动功能可限制接通时的浪涌电流，从而可缓解当输入由另一个低功率 DC/DC 转换器提供时有可能引起的启动问题。另外，LTC1556 还包括一个辅助 LDO 稳压器 / 电源开关，可用于为频率合成器或其他低功率电路供电。
60μA 的工作电流和 1μA 的停机电流较大限度延长了电池寿命。由于采用了小型 16 引脚和 20 引脚窄体 SSOP 封装，而且仅需 3 个小的外部电容器，因此较大限度缩减了电路板面积。
应用

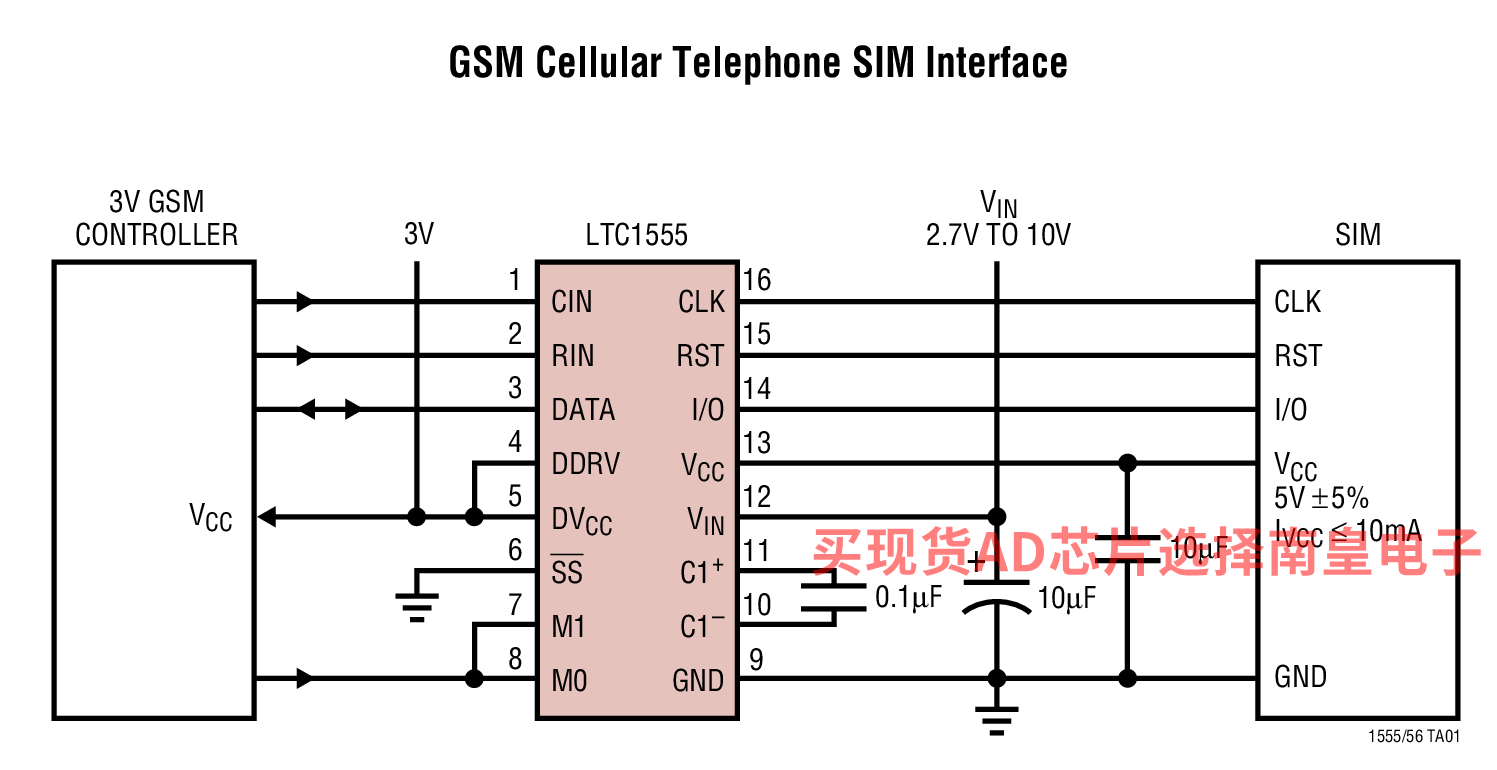

- GSM 蜂窝电话中的 SIM 接口
- 智能卡阅读器
- 升压 / 降压型充电泵可产生 5V
- 输入电压范围：2.7V 至 10V
- 输出电流：
- 10mA (VIN > 2.7V)
- 20mA (VIN > 3V)
- 3V 至 5V 信号电平变换器
- 在所有 SIM 触针上均提供了 > 10kV ESD 防护等级
- 短路和过热保护
- 非常低的工作电流：60μA
- 非常低的停机电流：< 1μA
- 软启动功能可限制接通时的浪涌电流
- 可编程的 3V 或 5V 输出电压
- 650kHz 开关频率
- 辅助 4.3V LDO / 电源开关 (仅限 LTC1556)
- 采用 16 引脚和 20 引脚窄体 SSOP 封装
LTC1555CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.68（100-499个）；3.35（1000+个）
LTC1555CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.68（100-499个）；3.35（1000+个）
LTC1555IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.37（100-499个）；4.04（1000+个）
LTC1555IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.37（100-499个）；4.04（1000+个）
LTC1555CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.68（100-499个）；3.35（1000+个）
LTC1555CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.68（100-499个）；3.35（1000+个）
LTC1555IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.37（100-499个）；4.04（1000+个）
LTC1555IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.37（100-499个）；4.04（1000+个）
