LTC1550L（低噪声、开关电容器稳定电压反相器）-AD代理

LTC1550L的基本参数

制造厂商：AD
产品类别：无电感（电荷泵）DC-DC转换器
技术类目：GaAsFET 偏置发生器
功能描述：低噪声、开关电容器稳定电压反相器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1550L的产品详情：

LTC1550L / LTC1551L 是开关电容器充电泵电压反相器，其包含内部线性后置稳压器以最大限度减小输出纹波。LTC1550L 固定输出电压版本包括 –4.1V、–2.5V 和 –2V，纹波电压通常低于 1mVP-P。另外，LTC1550L 还可提供一款可调输出电压版本。在便携式 RF 和蜂窝电话应用中，LTC1550L / LTC1551L 非常适合用作 GaAs 发送器 FET 的偏置电压发生器。

LTC1550L / LTC1551L 依靠 2.7V 至 5.5V 单电源工作，当采用一个 5V 电源时，其吸收的典型静态电流为 3.5mA。每款器件具有一个可兼容 TTL 的停机引脚，该引脚可把电源电流降至 0.2μA (典型值)。LTC1550L 的停机引脚为低电平有效 (SHDN<--->)，而 LTC1551L 的停机引脚则为高电平有效 (SHDN)。只需要 4 个外部组件：1 个输入旁路电容器、2 个 0.1μF 充电泵电容器和 1 个位于线性稳压器输出端上的滤波电容器。提供可调输出的 LTC1550L / LTC1551L 需要两个附加电阻器以设定输出电压。LTC1550L / LTC1551L 将提供高达 20mA 的输出电流 (取决于 VCC 至 VOUT 范围)，同时维持有保证的 ±2.5% 输出调节准确度。

固定电压和可调的 LTC1550L / LTC1551L 均采用 8 引脚 MSOP 封装和 SO 塑料封装：可调的 LTC1550L 还可提供具 REG 引脚的 16引脚 SSOP 封装。

应用

GaAs FET 偏置发生器
负电源发生器
电池供电型系统
单电源应用

LTC1550L的优势和特点：

可从单个正电源产生稳定的负电压

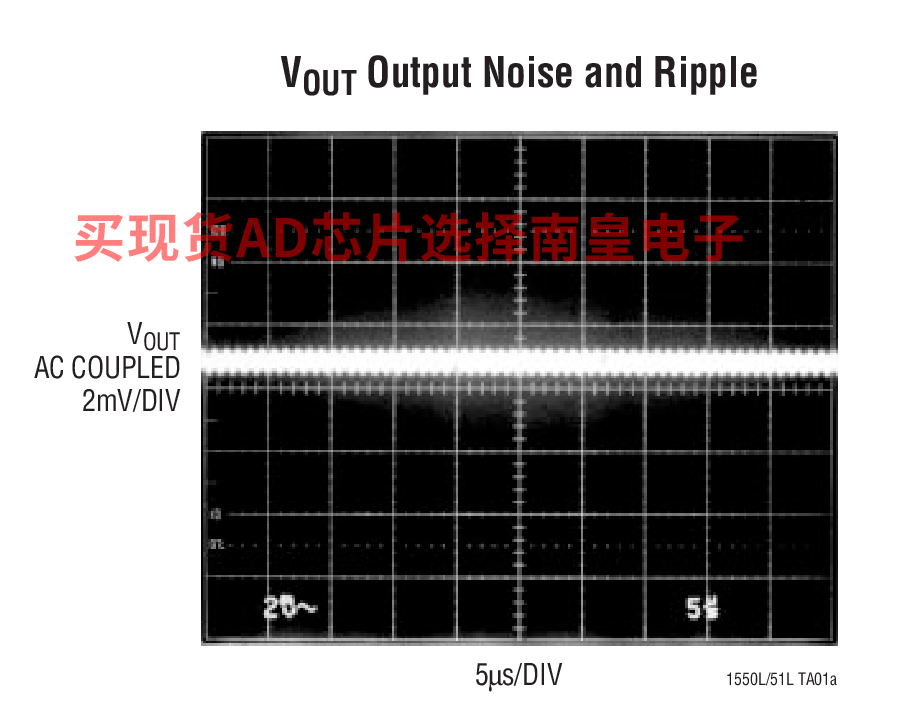

低输出纹波：小于 1mVP-P (典型值)
高的充电泵频率：900kHz
小的充电泵电容器：0.1μF
仅需 4 个外部电容器
固定的 –4.1V、–2.5V、–2V 输出或可调输出
停机模式将电源电流减小至 < 1μA
高输出电流：达 20mA (取决于 VCC 至 VOUT 范围)
输出调节准确度：2.5% (在整个电压、负载和温度范围内)

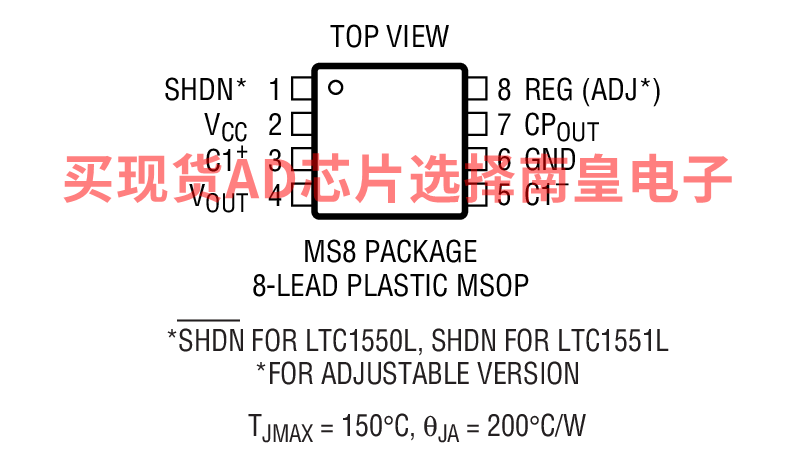

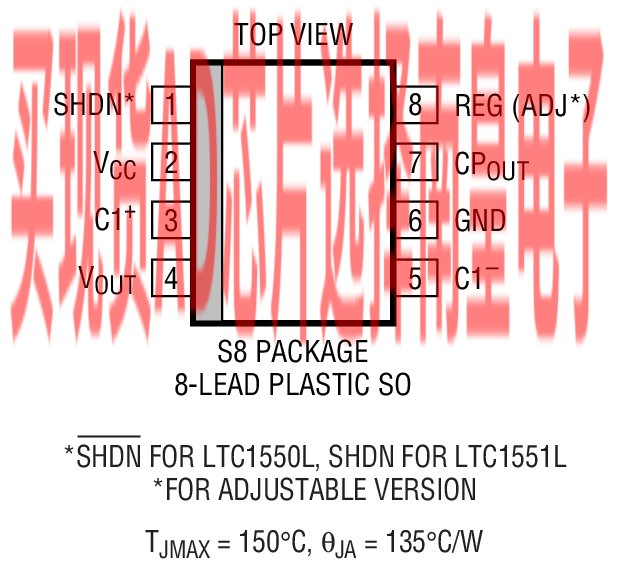

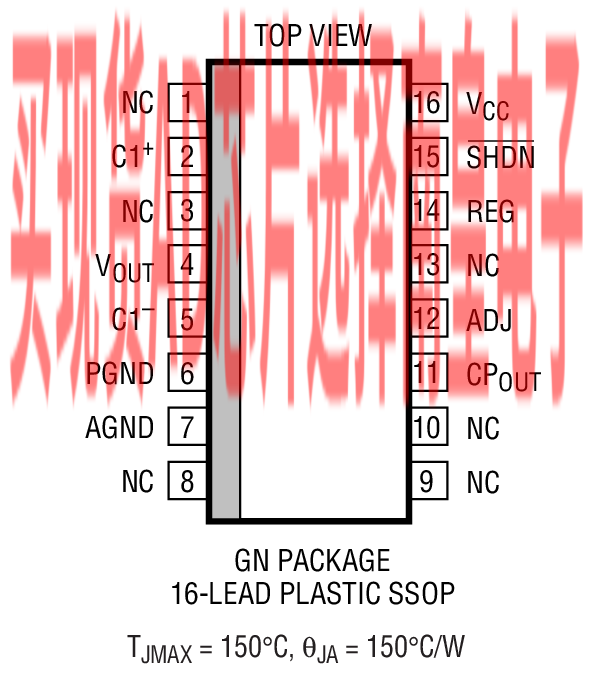

采用 8 引脚 MSOP 封装、8 引脚窄体 SO 封装和 16 引脚窄体 SSOP 封装

LTC1550L具体的完整产品型号参数及价格（美元）：

LTC1550LCGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8-2#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8-2#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8-2.5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8-2.5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8-4.1#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCMS8-4.1#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1550LCS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LCS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LCS8-2#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LCS8-2#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LCS8-2.5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LCS8-2.5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LCS8-4.1#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LCS8-4.1#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1550LIGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.66（1000+个）

LTC1550LIGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.66（1000+个）

LTC1550L的评估套件：

DC092A-A：LTC1550LCS8 | –4.1V Output GaAs FET Bias Generator Active Low Shutdown

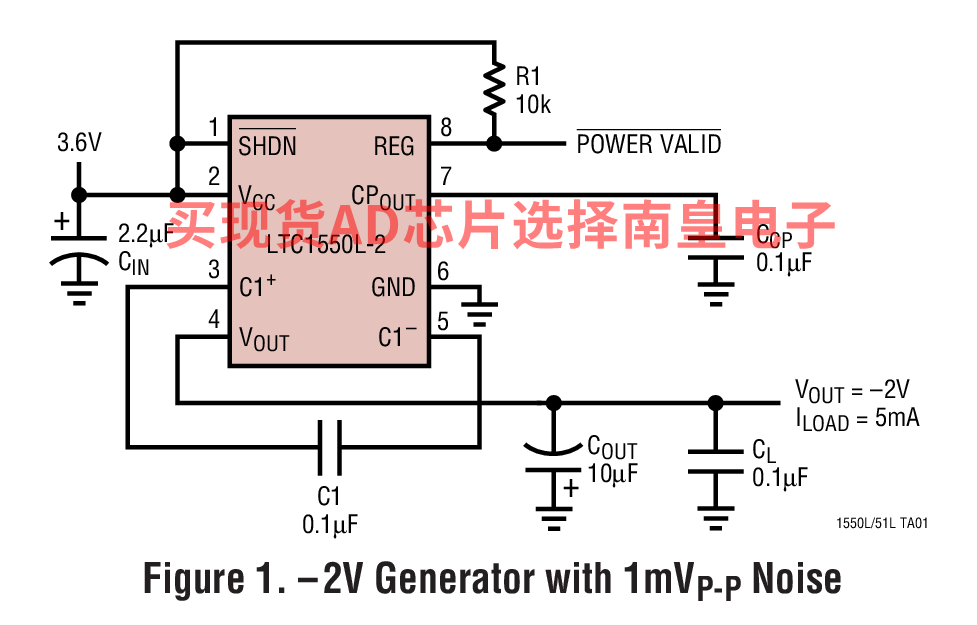

LTC1550L的电路图解：

LTC1550L的评估套件：
