LTC1541 / LTC1542 将一个微功率放大器、比较器和带隙基准 (LTC1541) 整合在一个 8 引脚封装中。该器件依靠 2.5V 至 12.6V 单电源或 ±1.25V 至 ±6.3V 双电源供电运作，并具有一个 5µA 的典型电源电流。运放和比较器均具有一个从负电源扩展至正电源之 1.3V 以内的共模输入电压范围。运放输出级具有轨至轨输出摆幅。比较器的负输入在内部连接至基准输出 (LTC1541)。

基准输出电压在扩展温度范围内为 1.2V ±1%。输出能够驱动一个高达 0.01µF 的旁路电容器，并不会产生任何振荡。另外，它还能供应高达 2mA 和吸收高达 20µA 的电流。

运放在内部进行补偿，以实现稳定的单位增益以及在 12kHz 的典型 GBW 和 8V/ms 的摆率。比较器具有 ±2.25mV 的内部迟滞以确保干净的输出开关切换，即使在采用缓慢移动的输入信号时也不例外。

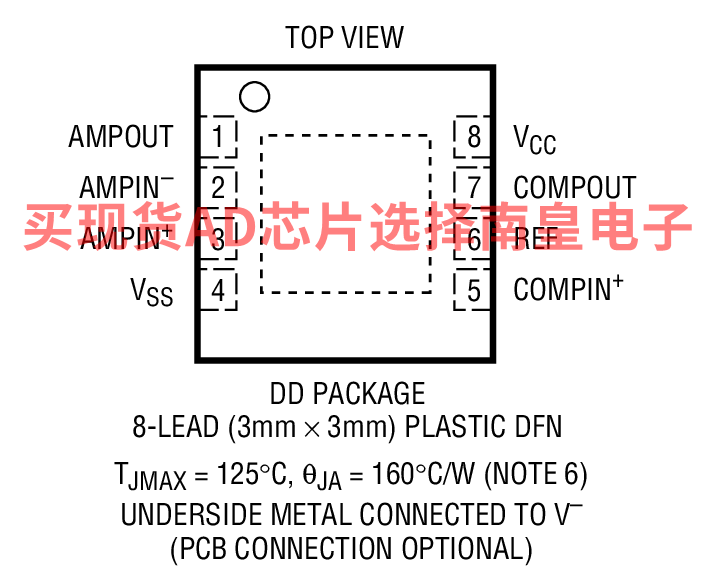

LTC1541 / LTC1542 采用 MSOP 和 SO-8 封装。对于空间受限的应用，LTC1541 / LTC1542 可提供 3mm x 3mm 扁平 (仅高 0.8mm) 双侧引脚细间距无引线封装 (DFN)。

• 电池或太阳能供电型系统
• 汽车无钥匙进入
• 低频、局域报警 / 探测器
• 用于遥控的红外接收器
• 烟雾探测器和安全传感器
• GSM 便携式电话



• 静态电流：5µA (典型值)
• 轨至轨输出摆幅

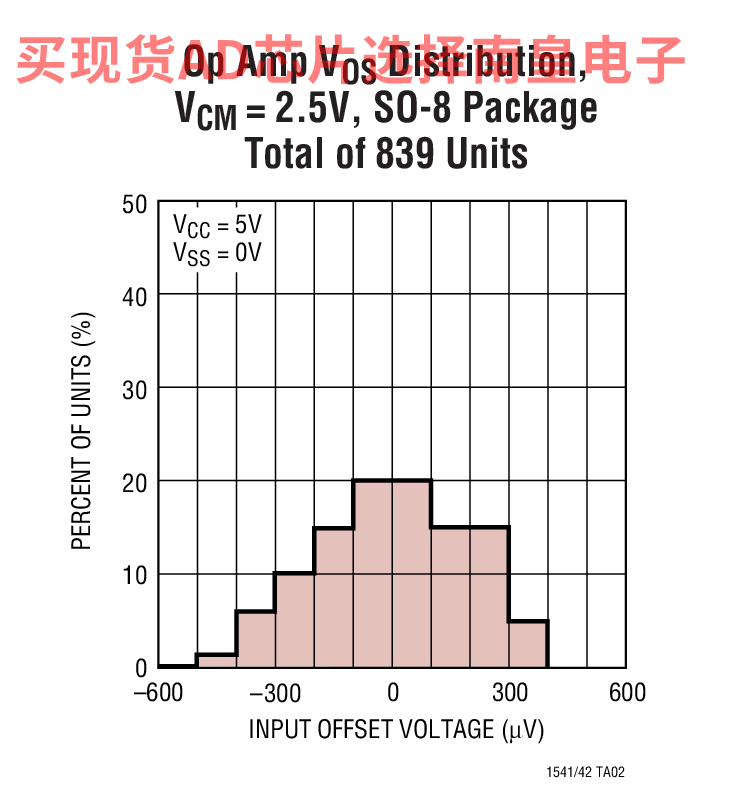

• 低的运放失调电压：700µV (最大值)
• 基准输出可驱动 0.01µF 电容器
• 内部 1.2V ±0.4% 基准输出 (LTC1541)
• 低输入偏置电流：1nA (最大值)
• 基准输出能提供高达 2mA 电流
• 内部 ±2.25mV 比较器迟滞
• 比较器和运放输入范围包括地电位
• 运放能够驱动高达 1000pF 负载
• 具有稳定的单位增益和 12kHz 带宽
• 2.5V 至 12.6V 电源电压范围
• MAX951 / MAX953 的引脚兼容型升级产品
• 采用 3mm x 3mm x 0.8mm DFN 封装



LTC1542CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.09（100-499个）；1.73（1000+个）

LTC1542CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.09（100-499个）；1.73（1000+个）

LTC1542CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.96（100-499个）；1.61（1000+个）

LTC1542CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.96（100-499个）；1.61（1000+个）

LTC1542CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.84（100-499个）；1.44（1000+个）

LTC1542CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.84（100-499个）；1.44（1000+个）

LTC1542IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.91（1000+个）

LTC1542IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.91（1000+个）

LTC1542IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.78（1000+个）

LTC1542IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.78（1000+个）

LTC1542IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LTC1542IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LTC1542CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.09（100-499个）；1.73（1000+个）

LTC1542CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.09（100-499个）；1.73（1000+个）

LTC1542CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.96（100-499个）；1.61（1000+个）

LTC1542CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.96（100-499个）；1.61（1000+个）

LTC1542CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.84（100-499个）；1.44（1000+个）

LTC1542CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.84（100-499个）；1.44（1000+个）

LTC1542IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.91（1000+个）

LTC1542IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.91（1000+个）

LTC1542IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.78（1000+个）

LTC1542IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.78（1000+个）

LTC1542IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LTC1542IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.54（1000+个）
