LTC1541（微功率运算放大器、比较器和基准）-AD代理

LTC1541的基本参数

制造厂商：AD
产品类别：比较器
技术类目：低功耗比较器
功能描述：微功率运算放大器、比较器和基准
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1541的产品详情：

LTC1541 / LTC1542 将一个微功率放大器、比较器和带隙基准 (LTC1541) 整合在一个 8 引脚封装中。该器件依靠 2.5V 至 12.6V 单电源或 ±1.25V 至 ±6.3V 双电源供电运作，并具有一个 5µA 的典型电源电流。运放和比较器均具有一个从负电源扩展至正电源之 1.3V 以内的共模输入电压范围。运放输出级具有轨至轨输出摆幅。比较器的负输入在内部连接至基准输出 (LTC1541)。

基准输出电压在扩展温度范围内为 1.2V ±1%。输出能够驱动一个高达 0.01µF 的旁路电容器，并不会产生任何振荡。另外，它还能供应高达 2mA 和吸收高达 20µA 的电流。

运放在内部进行补偿，以实现稳定的单位增益以及在 12kHz 的典型 GBW 和 8V/ms 的摆率。比较器具有 ±2.25mV 的内部迟滞以确保干净的输出开关切换，即使在采用缓慢移动的输入信号时也不例外。

LTC1541 / LTC1542 采用 MSOP 和 SO-8 封装。对于空间受限的应用，LTC1541 / LTC1542 可提供 3mm x 3mm 扁平 (仅高 0.8mm) 双侧引脚细间距无引线封装 (DFN)。

应用

电池或太阳能供电型系统
汽车无钥匙进入
低频、局域报警 / 探测器
用于遥控的红外接收器
烟雾探测器和安全传感器
GSM 便携式电话

LTC1541的优势和特点：

静态电流：5µA (典型值)
轨至轨输出摆幅

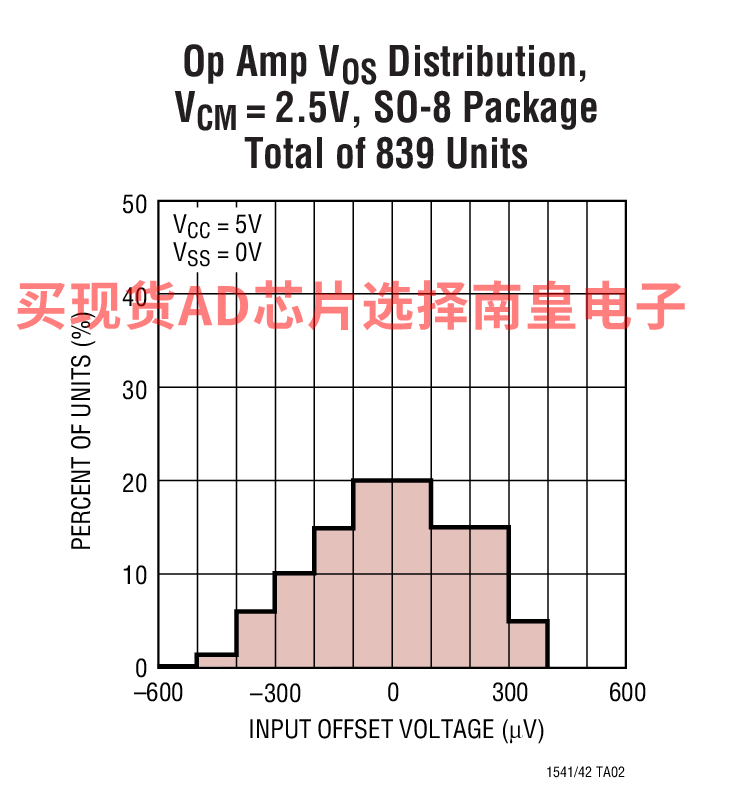

低的运放失调电压：700µV (最大值)
基准输出可驱动 0.01µF 电容器
内部 1.2V ±0.4% 基准输出 (LTC1541)
低输入偏置电流：1nA (最大值)
基准输出能提供高达 2mA 电流
内部 ±2.25mV 比较器迟滞
比较器和运放输入范围包括地电位
运放能够驱动高达 1000pF 负载
具有稳定的单位增益和 12kHz 带宽
2.5V 至 12.6V 电源电压范围
MAX951 / MAX953 的引脚兼容型升级产品
采用 3mm x 3mm x 0.8mm DFN 封装

LTC1541具体的完整产品型号参数及价格（美元）：

LTC1541CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.16（1000+个）

LTC1541CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.16（1000+个）

LTC1541CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.36（100-499个）；2.01（1000+个）

LTC1541CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.36（100-499个）；2.01（1000+个）

LTC1541CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.24（100-499个）；1.78（1000+个）

LTC1541CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.24（100-499个）；1.78（1000+个）

LTC1541DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，3888，工作温度：，AD官网报价：

LTC1541IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.77（100-499个）；2.35（1000+个）

LTC1541IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.77（100-499个）；2.35（1000+个）

LTC1541IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.19（1000+个）

LTC1541IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.19（1000+个）

LTC1541IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

LTC1541IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

LTC1541的评估套件：

DC601A：LTC1541CDD | 微功耗组合运算放大器、比较器和基准电压源，采用DFN封装

LTC1541的电路图解：

LTC1541的评估套件：
