LTC1522（微功率、稳压 5V 充电泵 DC/DC 转换器）-AD代理

LTC1522的基本参数

制造厂商：AD
产品类别：无电感（电荷泵）DC-DC转换器
技术类目：稳压升压电荷泵
功能描述：微功率、稳压 5V 充电泵 DC/DC 转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1522的产品详情：

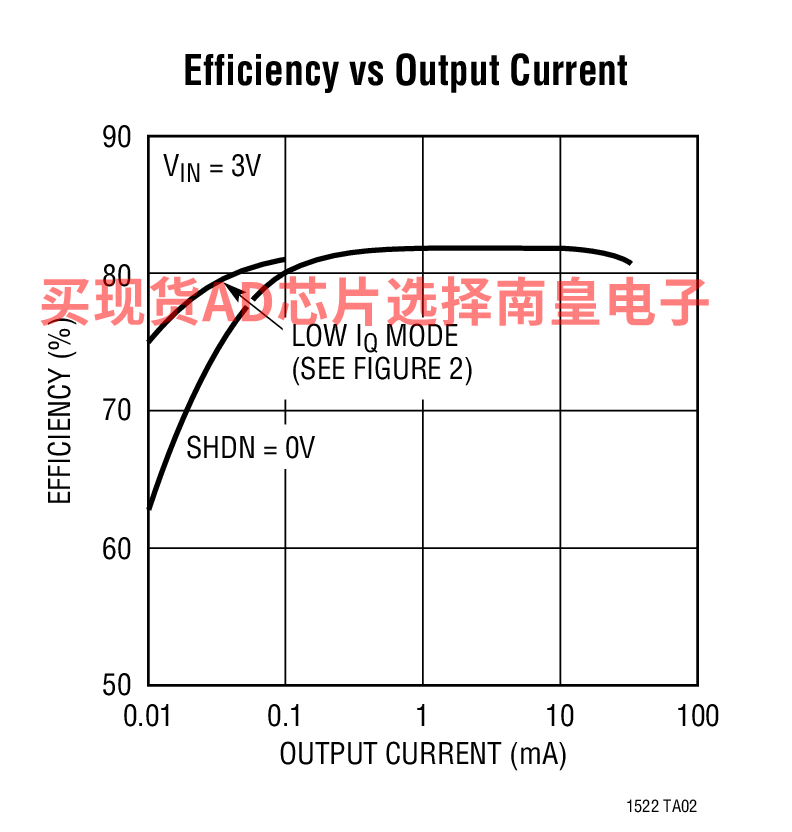

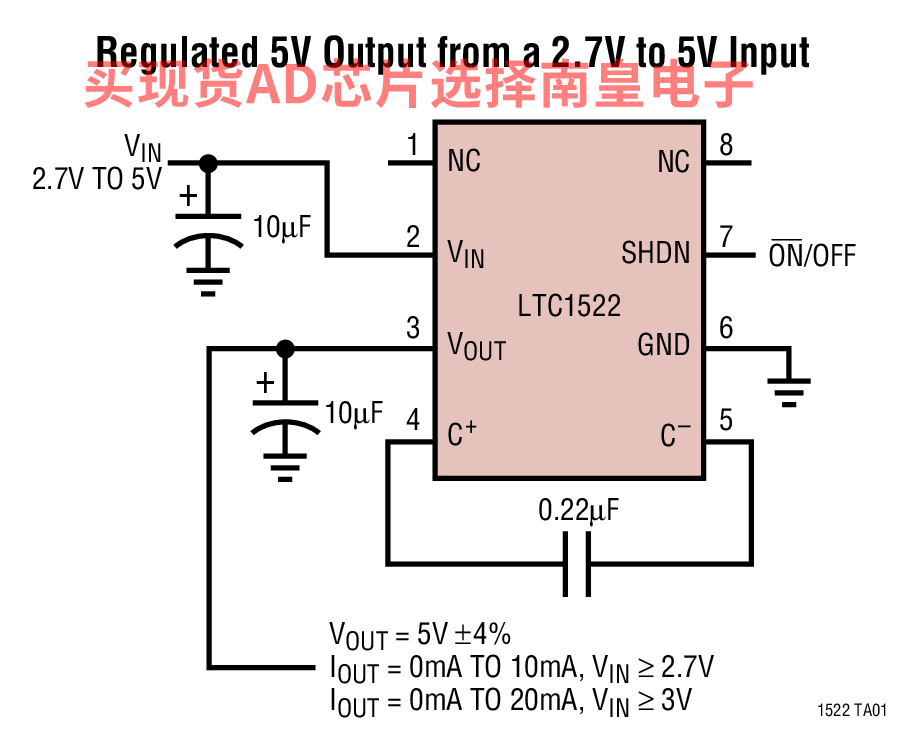

LTC1522 是一款微功率充电泵 DC/DC 转换器，该器件可从一个 2.7V 至 5V 输入电源产生一个稳定的 5V 输出。极低的电源电流 (无负载时的典型值为 6μA，在停机模式中则 < 1μA) 和低外部组件数目 (一个 0.22μF 跨接电容器以及 VIN 和 VOUT 上的两个 10μF 电容器) 使得 LTC1522 非常适合小型、轻负载电池供电式应用。当负载电流介于 50μA 和 20mA 之间时，典型效率 (VIN = 3V) 超过 75%。一直到负载电流低至 10μA，调节 SHDN 引脚电压可把典型效率保持在 75% 以上。

LTC1522 具有热停机功能，并能够安然经受从 VOUT 至 GND 的持续短路。在停机模式中使负载与 VIN 断接。该器件采用 8 引脚 MSOP 封装和 SO 封装。在 VIN ≥ 2.7V 和 IOUT ≤ 20mA 的应用中，LTC1522 与 LTC1516 的引脚相兼容。

应用

用于 GSM 蜂窝电话的 SIM 接口电源
锂离子电池备份电源
局部 3V 至 5V 转换
智能卡读取器
PCMCIA 局部 5V 电源

LTC1522的优势和特点：

超低功率：典型工作 ICC = 6μA
短路 / 热保护
稳定的 5V ±4% 输出电压
2.7V 至 5V 输入范围
无电感器
停机模式中非常低的 ICC：< 1μA
输出电流：10mA (VIN ≥ 2.7V)
20mA (VIN ≥ 3V)
停机模式将负载与 VIN 断接
内部振荡器：700kHz
紧凑的应用电路 (< 0.1in2)
8 引脚 MSOP 封装和 SO 封装

LTC1522具体的完整产品型号参数及价格（美元）：

LTC1522CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.31（1000+个）

LTC1522CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.31（1000+个）

LTC1522CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.24（100-499个）；2.08（1000+个）

LTC1522CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.24（100-499个）；2.08（1000+个）

LTC1522IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.37（1000+个）

LTC1522IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.37（1000+个）

LTC1522的评估套件：
