LTC1517-3.3 是一款微功率充电泵 DC/DC 转换器，该器件可产生一个稳定的 3.3V 输出。输入电压范围为 2V 至 4.4V，因而允许采用单节锂离子电池产生一个稳定的 3.3V 输出 (在电池的整个使用期限内)。极低的工作电流 (无负载时的典型值为 6μA) 和低外部组件数目 (一个 0.1μF 跨接电容器以及 VIN 和 VOUT 上的两个小的旁路电容器) 使得此器件非常适合小型、轻负载电池供电式应用。下方所示应用电路的印刷电路板总面积仅为 0.045in2。

这款器件可起突发模式 (Burst Mode) 开关电容器电压倍增器的作用，以产生一个稳定的输出。LTC1517-3.3 具有热停机功能，并能够安然经受从 VOUT 至 GND 的持续短路。该器件可提供 5 引脚 SOT-23 封装。

• 蜂窝电话
• 电池供电式设备
• 局部电源
• 手持式仪器
• PCMCIA 电源



• 超低功率：ICC = 6μA (典型值)
• 短路 / 热保护

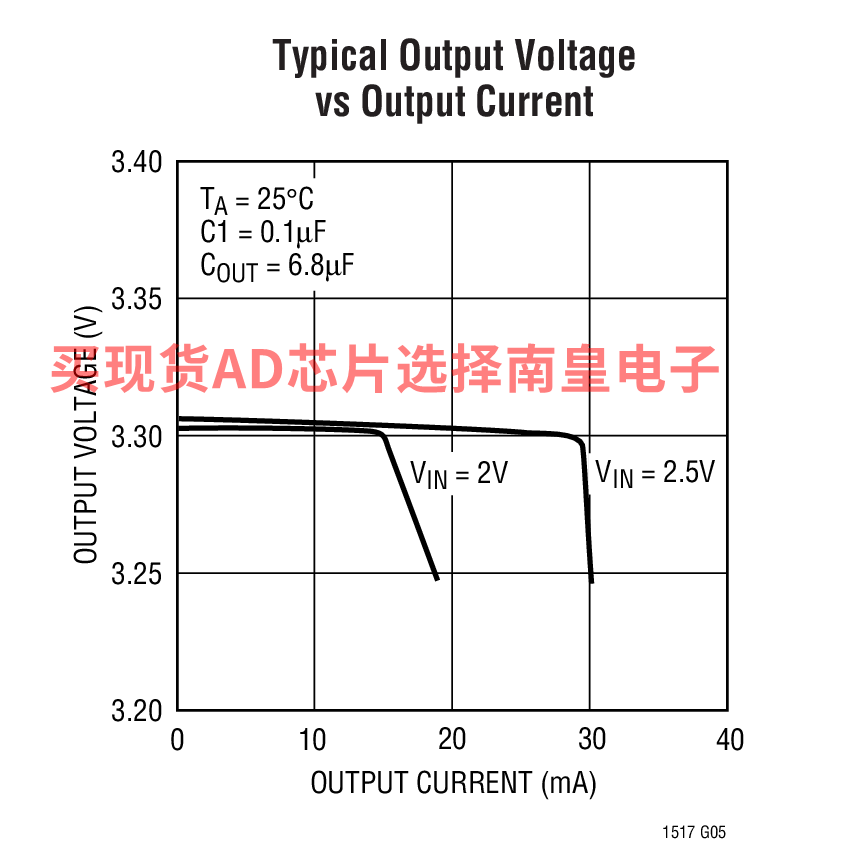

• 3.3V ±4% 稳压输出
• VIN 范围：2V 至 4.4V
• 输出电流：8mA (VIN ≥ 2V)
                    15mA (VIN ≥ 2.5V)
• 无电感器
• 超小的应用电路 (0.045in2)
• 700kHz 开关频率
• 采用 5 引脚 SOT-23 封装



LTC1517CS5-3.3#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.54（100-499个）；2.32（1000+个）

LTC1517CS5-3.3#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.54（100-499个）；2.32（1000+个）

LTC1517ES5-3.3#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.47（100-499个）；2.45（1000+个）

LTC1517ES5-3.3#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.47（100-499个）；2.45（1000+个）

LTC1517CS5-3.3#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.54（100-499个）；2.32（1000+个）

LTC1517CS5-3.3#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.54（100-499个）；2.32（1000+个）

LTC1517ES5-3.3#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.47（100-499个）；2.45（1000+个）

LTC1517ES5-3.3#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.47（100-499个）；2.45（1000+个）
