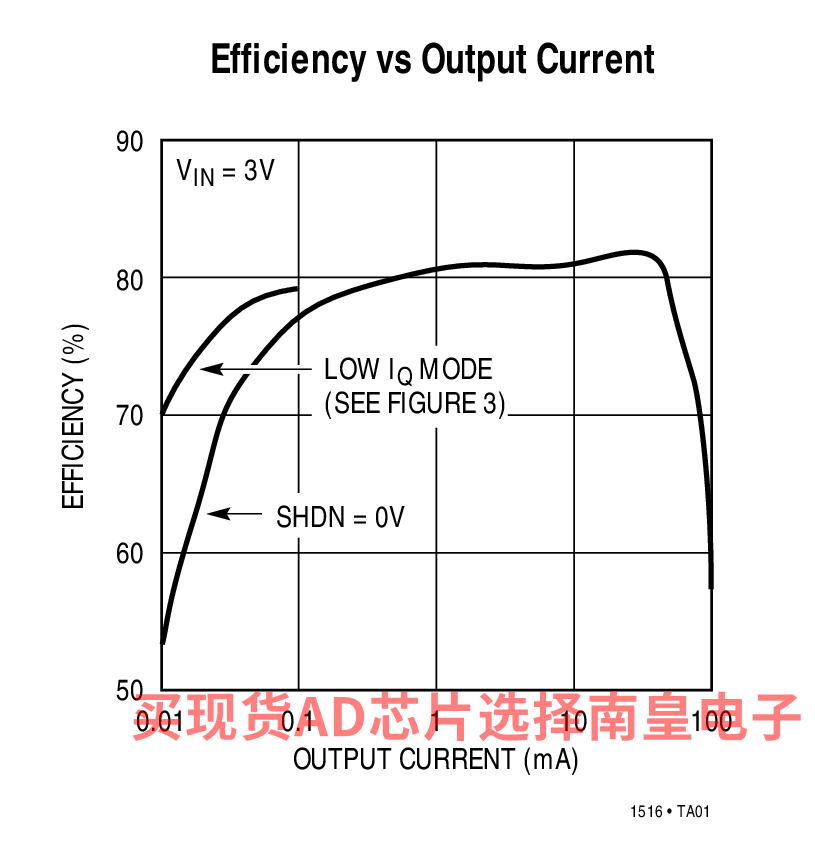

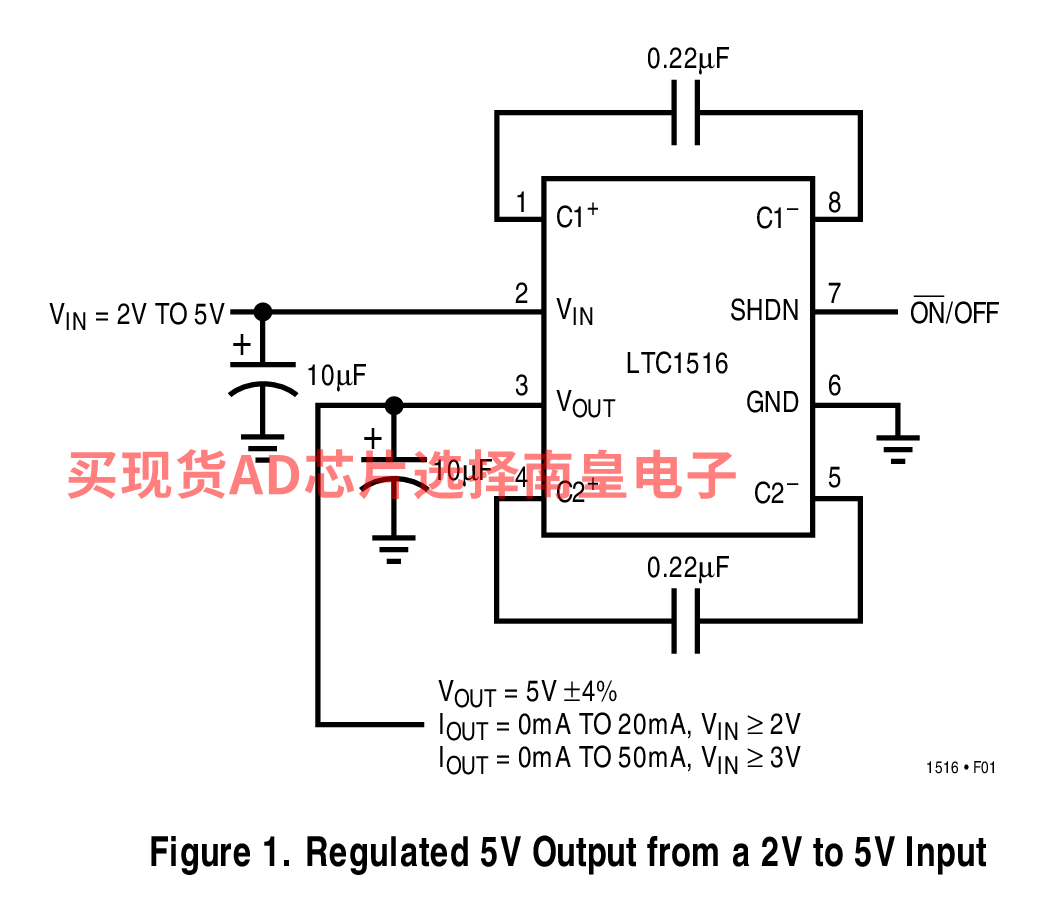

LTC1516 是一款微功率充电泵 DC/DC 转换器，该器件可从一个 2V 至 5V 电源产生一个稳定的 5V 输出。极低的电源电流 (无负载时的典型值为 12μA，在停机模式中则 < 1μA) 和低外部组件数目 (两个 0.22μF 跨接电容器以及 VIN 和 VOUT 上的两个 10μF 电容器) 使 LTC1516 非常适合小型、轻负载电池供电式应用。当负载电流介于 50μA 和 50mA 之间时，典型效率 (VIN = 3V) 超过 70%。一直到负载电流低至 10μA，调节 SHDN 引脚电压可把典型效率保持在 70% 以上。

LTC1516 可起电压倍增器或电压三倍器的作用 (这取决于 VIN 和输出负载情况)，以改善整体效率。该器件具有热停机功能，并能够安然经受从 VOUT 至 GND 的持续短路。在停机模式中使负载与 VIN 断接。

LTC1516 的商业和工业温度级版本均可提供 8 引脚 SO 封装。

• 两节电池至 5V 转换
• 锂离子电池备份电源
• 局部 3V 至 5V 转换
• 5V 闪速存储器编程器
• 智能卡读取器



• 超低功率：典型工作 ICC = 12μA
• 短路 / 热保护
• 稳压 5V ±4% 输出
• 2V 至 5V 输入范围
• 无电感器
• 停机模式中的 ICC：< 1μA
• 输出电流：20mA (VIN > 2V)
                    50mA (VIN > 3V)
• 停机模式将负载与 VIN 断接
• 内部振荡器：600kHz
• 紧凑的应用电路 (0.1in2)
• 8 引脚 SO 封装



LTC1516CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.92（1000+个）

LTC1516CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.92（1000+个）

LTC1516IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.66（100-499个）；4.32（1000+个）

LTC1516IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.66（100-499个）；4.32（1000+个）

LTC1516CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.92（1000+个）

LTC1516CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.92（1000+个）

LTC1516IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.66（100-499个）；4.32（1000+个）

LTC1516IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.66（100-499个）；4.32（1000+个）
