LTC1503（高效率、无电感器、降压型 DC/DC 转换器）-AD代理

LTC1503的基本参数

制造厂商：AD
产品类别：无电感（电荷泵）DC-DC转换器
技术类目：稳压降压型电荷泵
功能描述：高效率、无电感器、降压型 DC/DC 转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1503的产品详情：

LTC1503-1.8 / LTC1503-2 是开关电容器降压型 DC/DC 转换器，可从一个 2.4V 至 6V 输入产生一个稳定的输出。这两款器件运用开关电容器分数转换以在整个输入范围内实现高效率。无需电感器。内部电路控制降压转换比，以在输入电压和负载条件变化时优化效率。LTC1503-1.8 / LTC1503-2 的典型效率比低压差 (LDO) 线性稳压器高 25%。

实现稳压所采取的方法是，检测输出电压并根据需要启用内部开关网络以保持一个固定的输出电压。这种稳压方法使得这些器件能够在极轻的负载条件下实现高效率。低工作电流 (无负载时为 25μA，在停机模式中则为 5μA) 和低外部组件数 (两个 1μF跨接电容器和两个 10μF 旁路电容器) 使得 LTC1503-1.8 / LTC1503-2 非常适合空间受限的电池供电型应用。这两款器件拥有全面的短路和过热保护功能。

LTC1503-1.8 / LTC1503-2 采用 8 引脚 MSOP 封装和 SO 封装。

Applications

蜂窝电话
手持式计算机
智能卡读取器
低功率 DSP 电源
便携式电子设备
手持式医疗仪器

LTC1503的优势和特点：

输入电压范围：2.4V 至 6V
固定的输出电压：1.8V ±4%，2V ±4%
输出电流：高达 100mA
无电感器
典型效率比 LDO 高 25%
低工作电流：25μA
低停机电流：5μA
600kHz 开关频率
停机模式使负载与 VIN 断接
软启动可限制接通时的浪涌电流
短路和过热保护

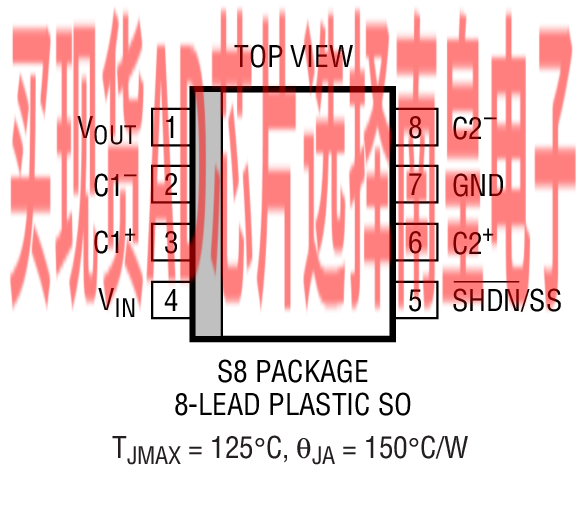

采用 8 引脚 MSOP 封装和 SO 封装

LTC1503具体的完整产品型号参数及价格（美元）：

LTC1503CMS8-1.8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1503CMS8-1.8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.25（1000+个）

LTC1503CMS8-2#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.19（1000+个）

LTC1503CS8-1.8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1503CS8-1.8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1503CS8-2#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1503CS8-2#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LTC1503IS8-1.8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.43（1000+个）

LTC1503IS8-1.8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.43（1000+个）

LTC1503IS8-2#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.43（1000+个）

LTC1503IS8-2#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.43（1000+个）

LTC1503的评估套件：

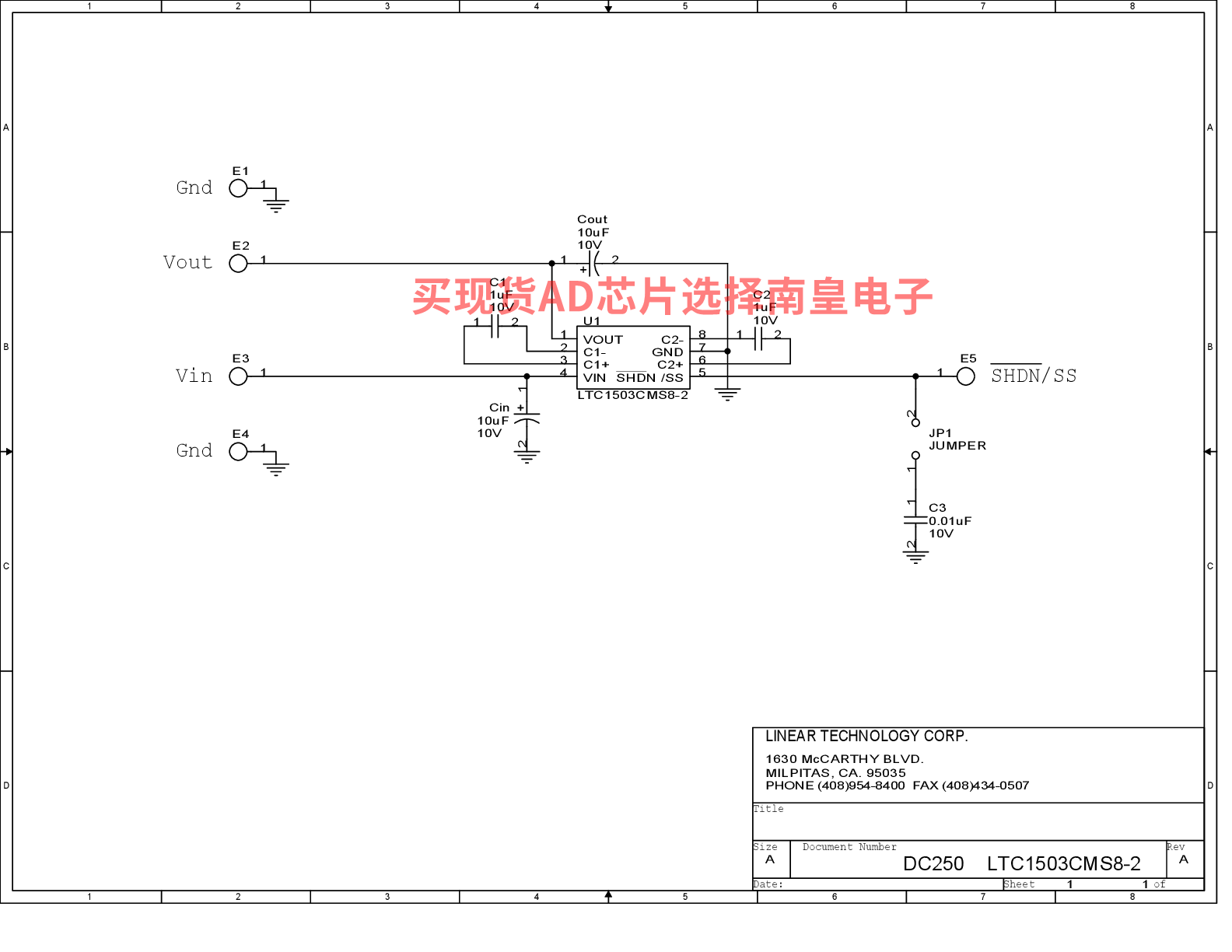

DC250A-A：LTC1503CMS8-2 | High Efficiency Inductorless Step-Down DC/DC Converter, 2.4 to 6VIN, 2VOUT @ 100mA

DC250A-A: Demo Board for the LTC1503 High Efficiency Inductorless Step-Down DC/DC Converter.

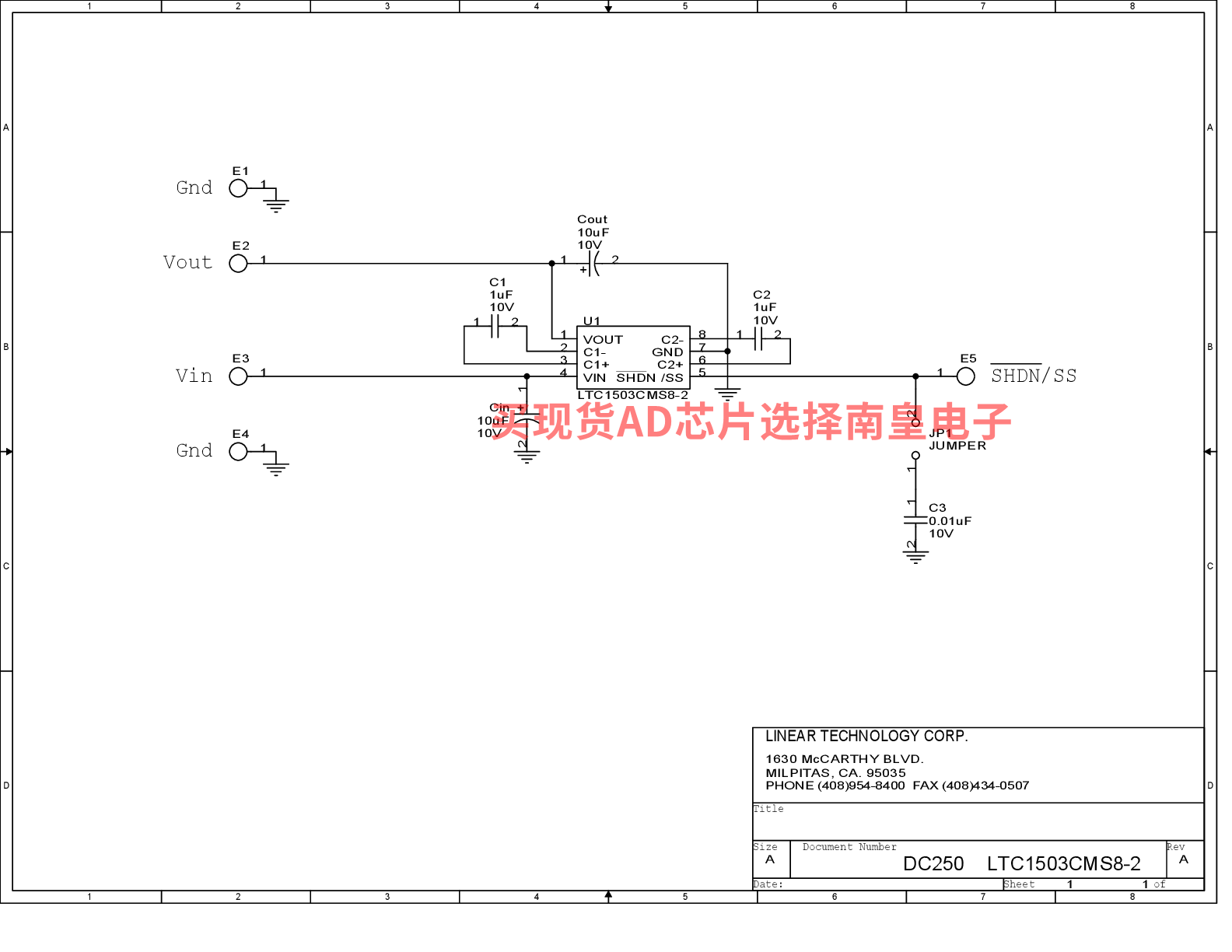

DC250A-B：LTC1503CMS8-1.8 | High Efficiency Inductorless Step-Down DC/DC Converter, 2.4 to 6VIN, 1.8VOUT @ 100mA

DC250A-B: Demo Board for the LTC1503 High Efficiency Inductorless Step-Down DC/DC Converter.

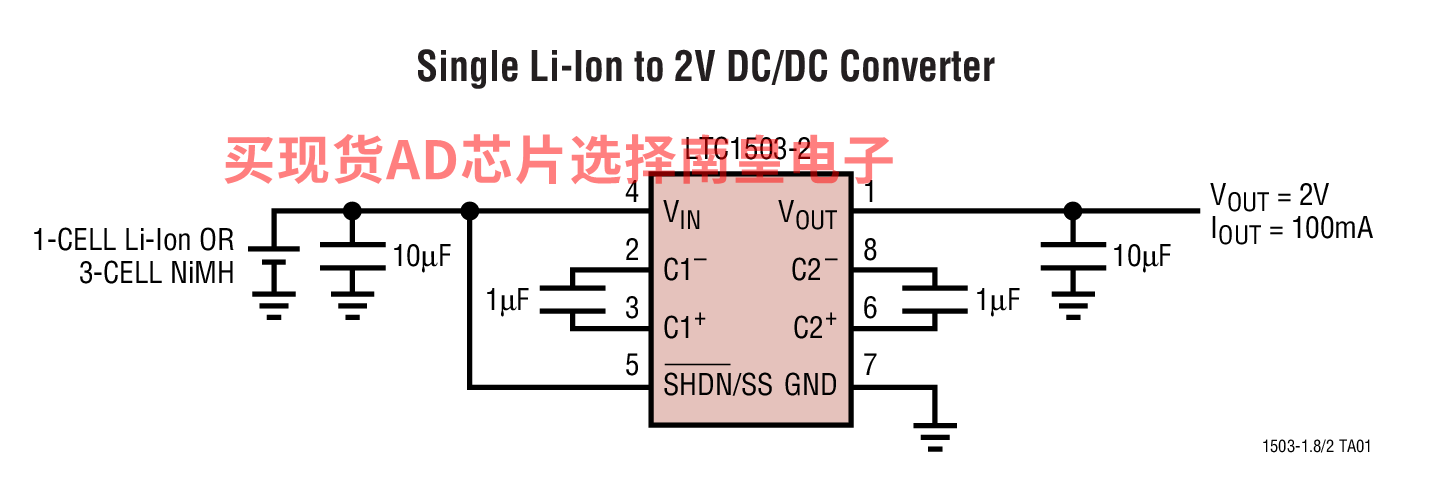

LTC1503的电路图解：

LTC1503的评估套件：
