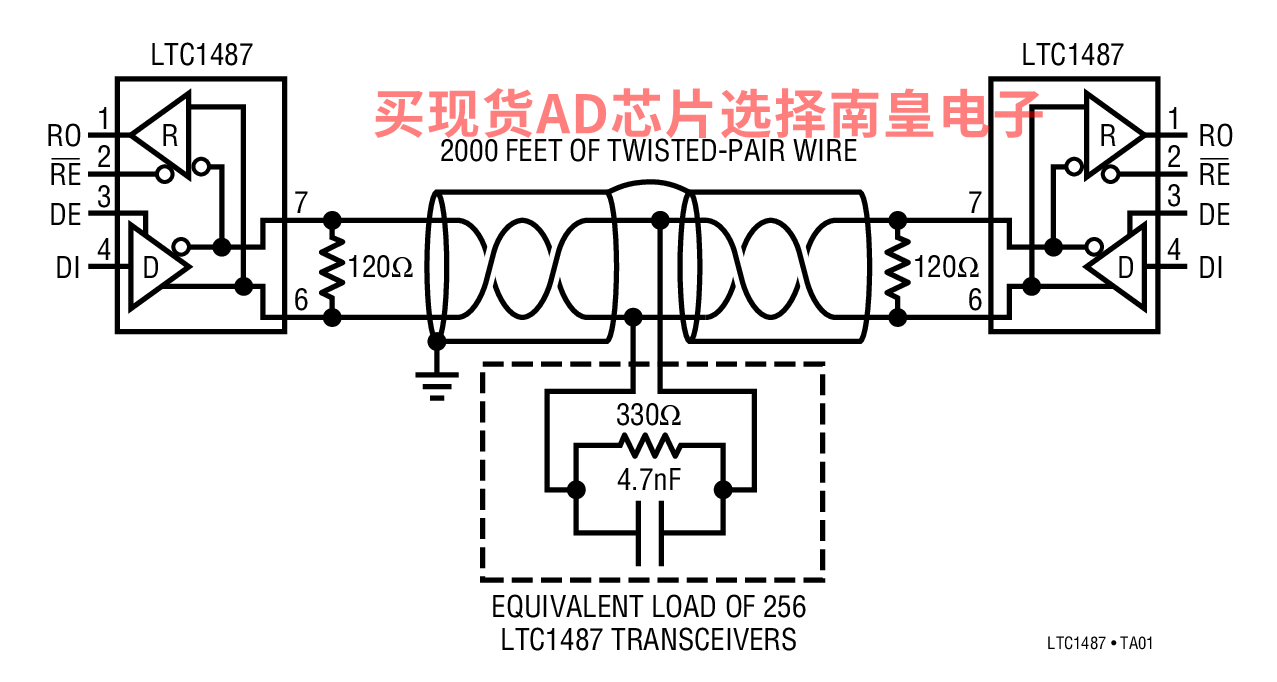

LTC1487 是一款超低功率差分线路收发器，其设计支持高阻抗输入，因而允许多达 256 个收发器共用单根总线。该器件满足 RS485 和 RS422 的要求。LTC1487 拥有具受控转换速率的输出驱动器，从而降低了 RS485 线路的辐射 EMI，并改善了终接失配线的信号保真度。CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD损害的坚固性。典型静态电流在工作时仅为 80μA，而在停机模式中则为 1μA。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。接收器具有一种故障保险功能，它可以在输入被置于开路状态时确保一种高输出状态。为 I/O 引脚提供了针对多次高于 ±10kV (采用人体模型) 之 ESD 冲击的保护。

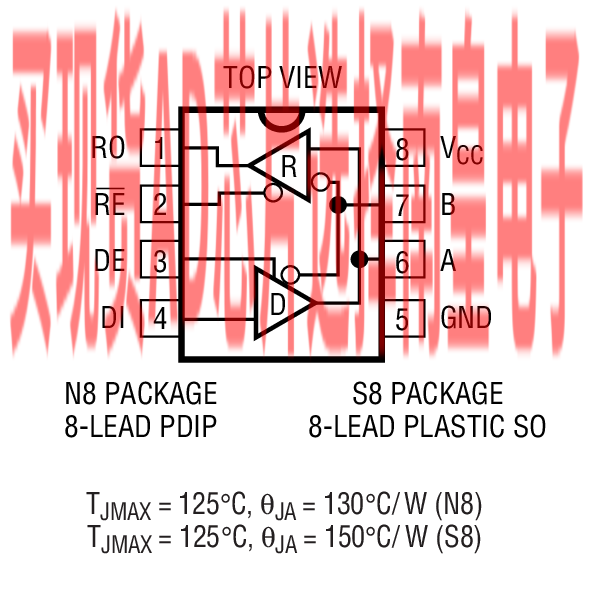

LTC1487 具有完整的商业温度范围规格，并可提供 8 引脚 DIP 封装和 SO 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485 /RS422 收发器
• 电平变换器

• 高输入阻抗：可在总线上连接多达 256 个收发器
• 低功率：ICC = 120µA 最大值 (驱动器被停用)
• ICC = 200µA 最大值 (驱动器被使能，无负载)
• 停机模式中具有 1μA 的静态电流
• 受控转换速率驱动器用于降低 EMI
• 单 5V 电源
• 在接收器输入端和驱动器输出端提供了达 ±10kV 的 ESD 保护等级
• –7V 至 12V 共模范围允许数据线上的器件之间存在 ±7V 的地电位差
• 具热停机保护功能
• 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在三态或电源关断的情况下保持高阻抗
• 引脚与 LTC485 相兼容

LTC1487CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.55（100-499个）；1.45（1000+个）

LTC1487CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2（100-499个）；1.86（1000+个）

LTC1487CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2（100-499个）；1.86（1000+个）

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

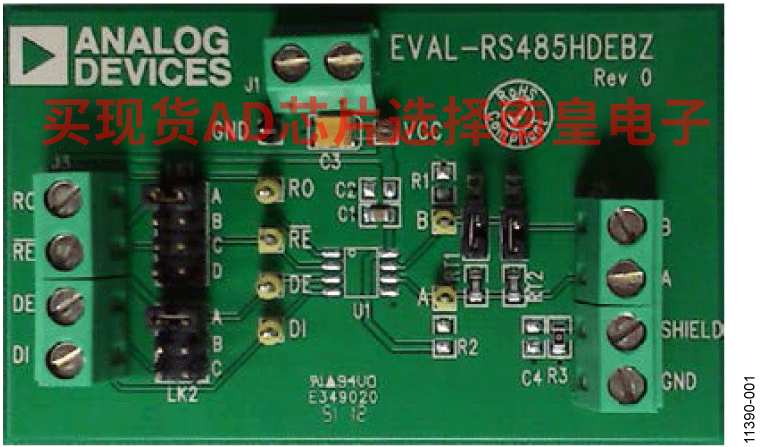

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。
