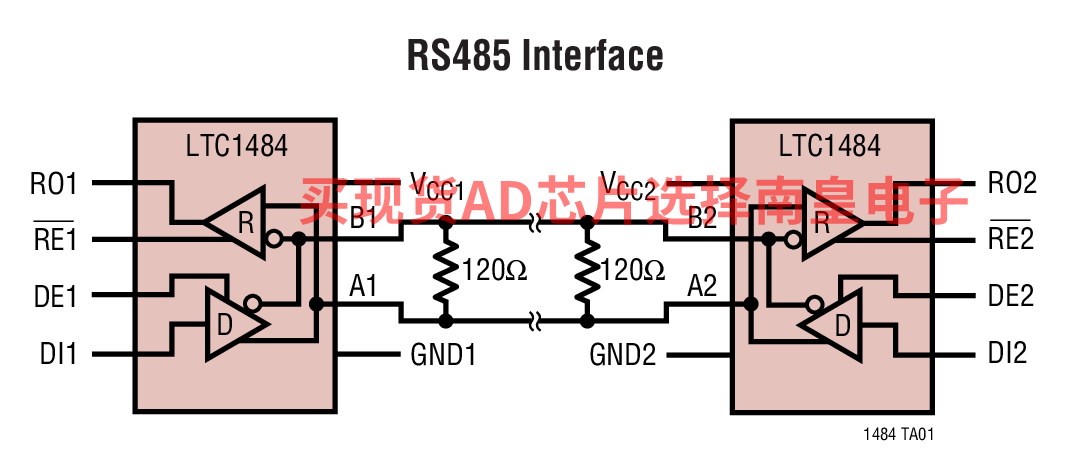

LTC1484 是一款低功率 RS485 兼容型收发器。在接收器模式中，该器件提供一种故障保险功能，可在输入被置于开路状态、短接在一起或终接 (无信号接入) 时保证一种高接收器输出状态。确保高接收器输出状态无需外部组件。

驱动器和接收器均具有三态输出和单独的接收器和驱动器控制引脚。当设置为三态时，驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障引起过大的功耗，该电路强制驱动器输出进入一种高阻抗状态。

增强的 ESD 保护水平使得 LTC1484 能够承受 ±15kV (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电 ESD，并不会发生闭锁或损坏情况。

LTC1484 全面规格在商用和工业温度范围，并可提供 8 引脚 MSOP 封装、PDIP 封装和 SO 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485/RS422 收发器
• 电平变换器

• 至 ±15kV ESD (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电规格值，无损坏或闭锁现象的发生
• 对于浮动、短路或终接输入 (无信号接入) 可提供有保证的高接收器输出状态

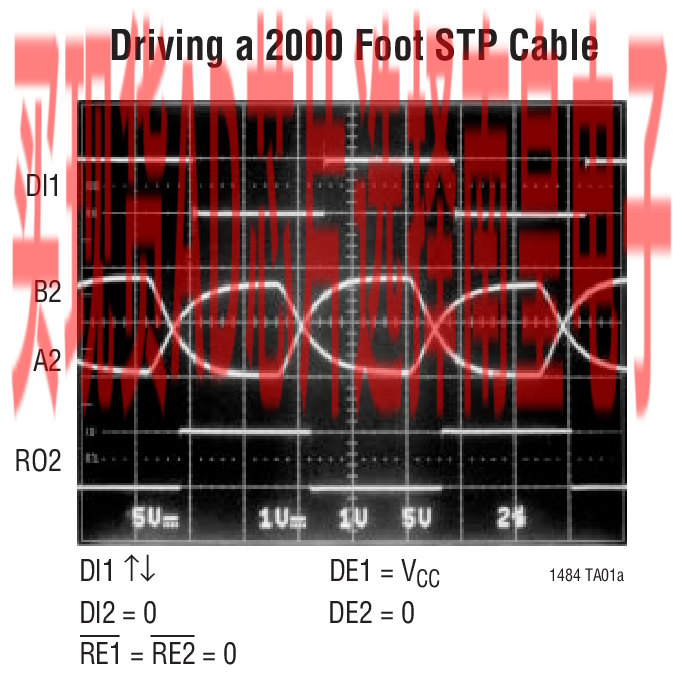

• 驱动低成本的住宅电话线
• 低功率：ICC = 700μA 最大值 (驱动器被停用)
• ICC = 900μA 最大值 (驱动器被启用，无负载)
• 在停机模式中的最大静态电流为 20μA
• 单 5V 电源
• –7V 至 12V 的共模范围允许数据线上的器件之间存在 ±7V 的地电位差
• 上电 / 断电无毛刺干扰驱动器输出
• 可在总线上连接多达 32 个收发器
• 引脚与 LTC485 相兼容

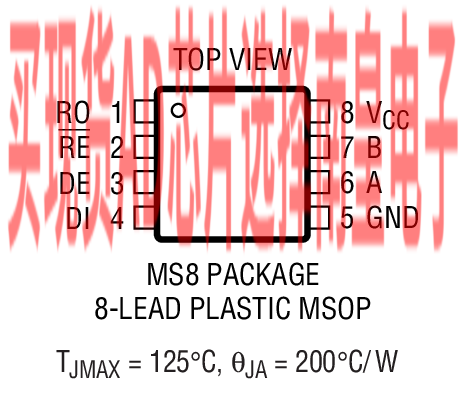

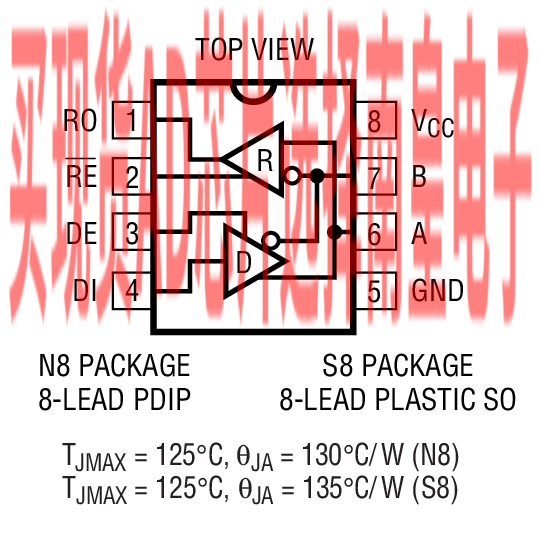

• 采用 8 引脚 MSOP 封装、PDIP 封装和 SO 封装

LTC1484CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.65（100-499个）；2.37（1000+个）

LTC1484CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.65（100-499个）；2.37（1000+个）

LTC1484CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.01（100-499个）；1.9（1000+个）

LTC1484CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.08（1000+个）

LTC1484CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.08（1000+个）

LTC1484IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.65（100-499个）；2.47（1000+个）

LTC1484IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.93（100-499个）；2.66（1000+个）

LTC1484IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.93（100-499个）；2.66（1000+个）

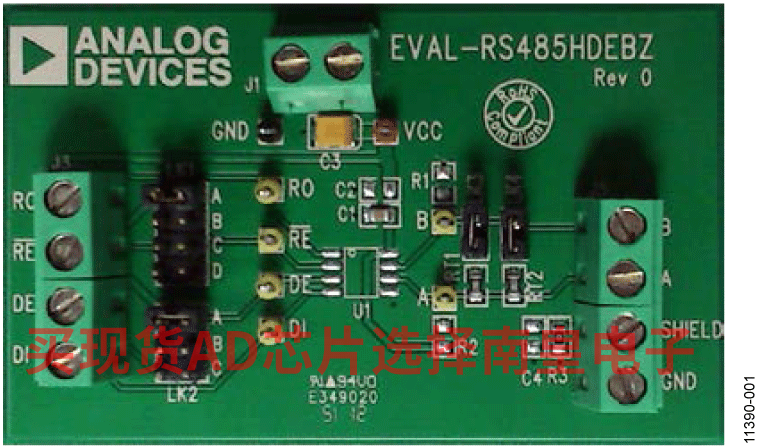

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。
