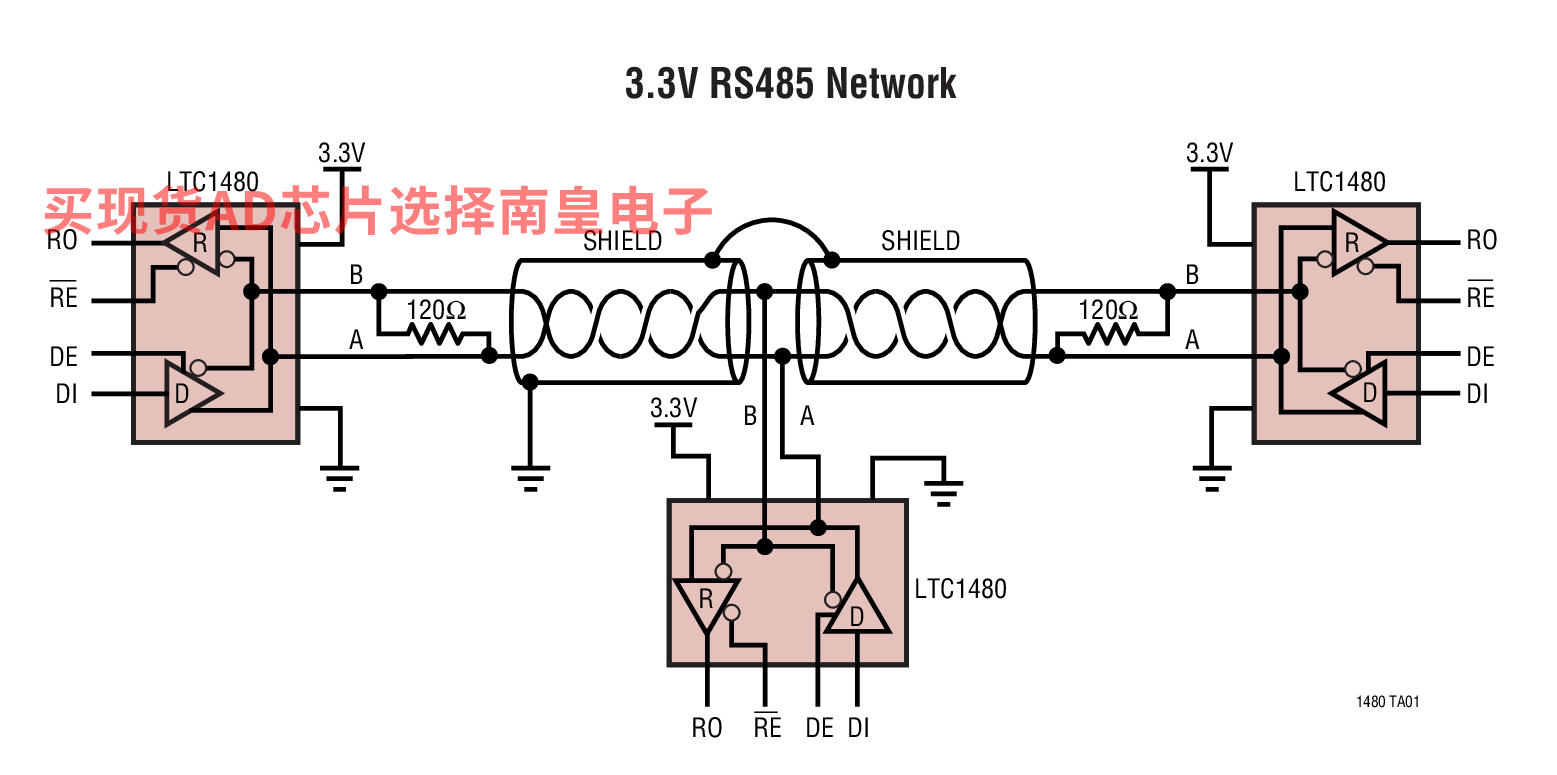

LTC1480 是一款超低功率差分线路收发器，其在采用单 3.3V 电源工作的情况下提供完整的 RS485 兼容性。该器件专为数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 –7V)。另外，它还符合 RS422 的要求，并具有高达 2.5Mb/s 的高速工作能力。CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD损害的坚固性。典型静态电流在工作时仅为 300μA，而在停机模式中则为 1μA。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。热停机电路用于防止由总线争用或故障所引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。接收器具有一种故障保险功能，它可以在输入被置于开路状态时确保一种高输出状态。

LTC1480 具有完整的商业和扩展工业温度范围规格。LTC1480 可提供 8 引脚 SO 封装和 DIP 封装。

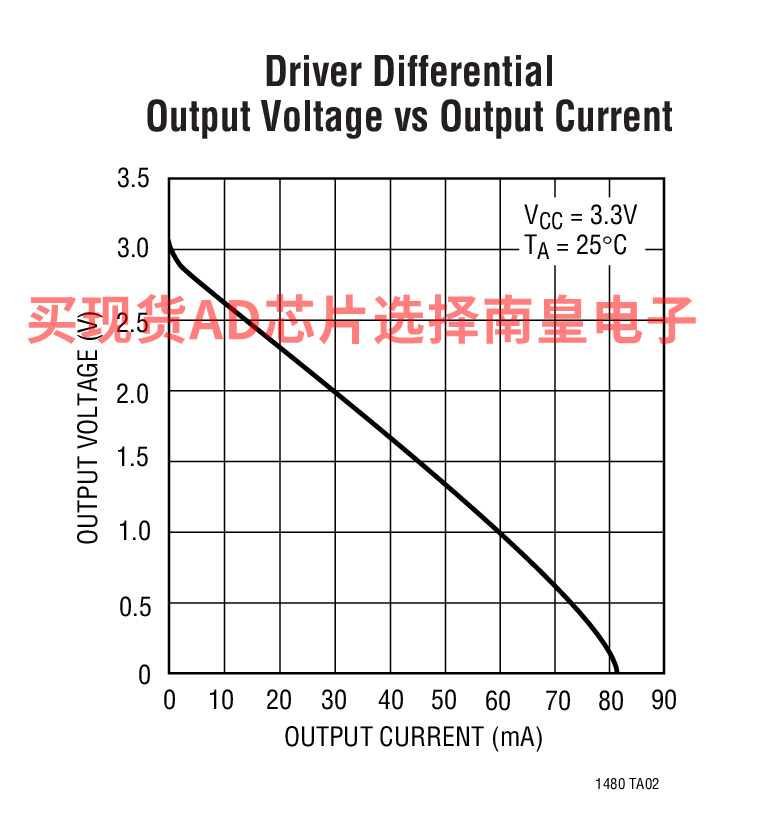

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485 /RS422 收发器
• 电平变换器

• 采用单 3.3V 电源的真正 RS485
• 低功率： ICC = 500µ最大值 (驱动器被停用)
• ICC = 600µ最大值 (驱动器被使能，无负载)
• 停机模式中的静态电流为 1μA
• –7V 至 12V 共模范围允许数据线上的器件之间存在 ±7V 的地电位差
• 具热停机保护功能
• 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在三态或电源关断的情况下保持高阻抗
• 可在总线上连接多达 32 个收发器
• 50ns 典型驱动器传播延迟和 10ns 时滞

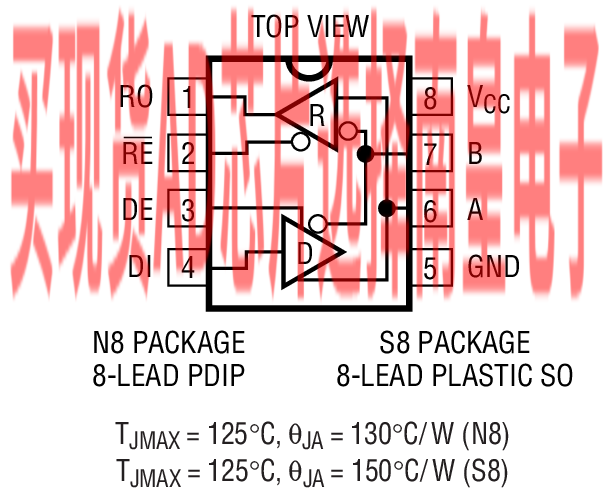

• 引脚与 LTC485 相兼容
• 采用 8 引脚 DIP 封装和 SO 封装

LTC1480CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.65（100-499个）；2.55（1000+个）

LTC1480CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.85（100-499个）；2.76（1000+个）

LTC1480CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.85（100-499个）；2.76（1000+个）

LTC1480IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.51（100-499个）；3.45（1000+个）

LTC1480IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.65（100-499个）；3.56（1000+个）

LTC1480IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.65（100-499个）；3.56（1000+个）

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

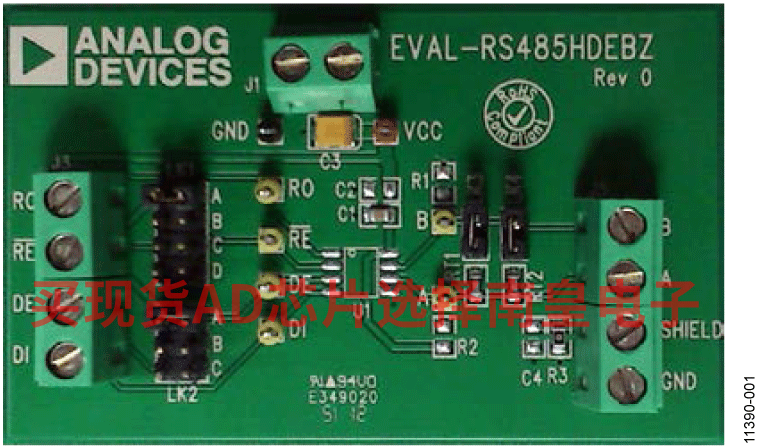

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。
