- 制造厂商：AD
- 产品类别：功率控制
- 技术类目：PCMCIA开关和驱动器
- 功能描述：受保护的 PCMCIA VCC 和 VPP 开关矩阵
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

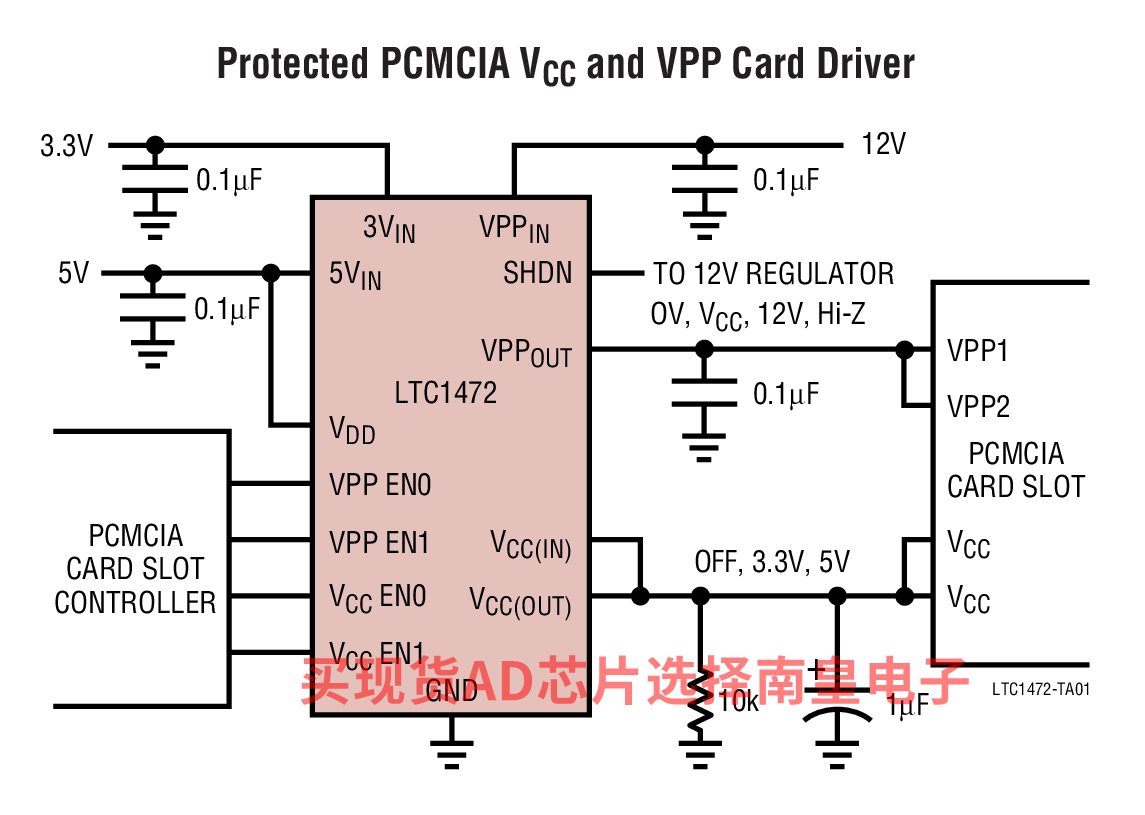

LTC1472 开关矩阵将功率传送至 PCMCIA 兼容型卡槽的 VCC 和 VPP 电源引脚。LTC1472 的 VCC 输出在 3 种操作状态之间切换：OFF、3.3V 和 5V。VPP 输出则在 4 种操作状态之间切换：0V、VCC、12V 和高阻抗。输出电压通过两组数字输入来选择，可兼容业界标准的 PC 卡控制器 (见真值表)。
LTC1472 的 VCC 输出能够提供高达 1A 的电流，而 VPP 输出能提供高达 120mA 的电流。两个开关均具有内置 SafeSlot 电流限制和热停机功能电路，以保护板卡、插座和电源免受意外短路情况的损坏。
LTC1472 的设计目标是：在两个输出被关断时自动地降至 1μA 待用电流以节省功率。该器件具有一个停机引脚，该引脚将外部 12V 稳压器保持在待用模式，除了当需要提供 VPP 电源时。
LTC1472 可提供 16 引脚 SO 封装。
应用
- 开放缆线 (OpenCable) 机顶盒
- 笔记本电脑
- 笔控型电脑
- 掌上型电脑
- 条形码阅读器
- VCC和 VPP 开关功能电路均集成在单个封装中
- 内置电流限制和热停机功能电路
- 16 引脚 (窄体) SOIC 封装
- 浪涌电流受到限制 (驱动 150μF 负载)
- 无需持续地提供 12V 电源
- 极低 RDS(ON) NMOS 开关
- 有保证的 1A VCC 电流和 120mA VPP 电流
- 待用模式中的静态电流为 1μA
- 无需外部组件
- 可兼容业界标准的控制器
- “先断后连”开关操作
- 受控的上升和下降时间
LTC1472CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.98（1000+个）
LTC1472CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.98（1000+个）
LTC1472CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.98（1000+个）
LTC1472CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.98（1000+个）
