- 制造厂商：AD
- 产品类别：功率控制
- 技术类目：PCMCIA开关和驱动器
- 功能描述：双通道 PCMCIA 保护 3.3V / 5V VCC 开关
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1470 将一个个人计算机存储卡国际协会 (PCMCIA) 卡槽的 VCC 引脚在三种操作状态之间切换：OFF、3.3V 和 5V。两个低 RDS(ON) N 沟道功率 MOSFET 由一个内置充电泵驱动，该充电泵产生一个高于电源电压的电压，以在被输入控制逻辑选择时全面地强化每个开关。
LTC1470 输入与业界标准 PCMCIA 控制器相兼容。内置 XOR 确保两个开关不会同时导通。另外，该功能还使 LTC1470 与低电平有效和高电平有效控制器均兼容 (见 Application Information 部分)。开关上升时间受到控制，以消除电源毛刺干扰。
LTC1470 具有内置 SafeSlot 电池限制和热停机功能电路。在短路至地期间输出被限制为 1A，但是允许 2A 的峰值工作电流。

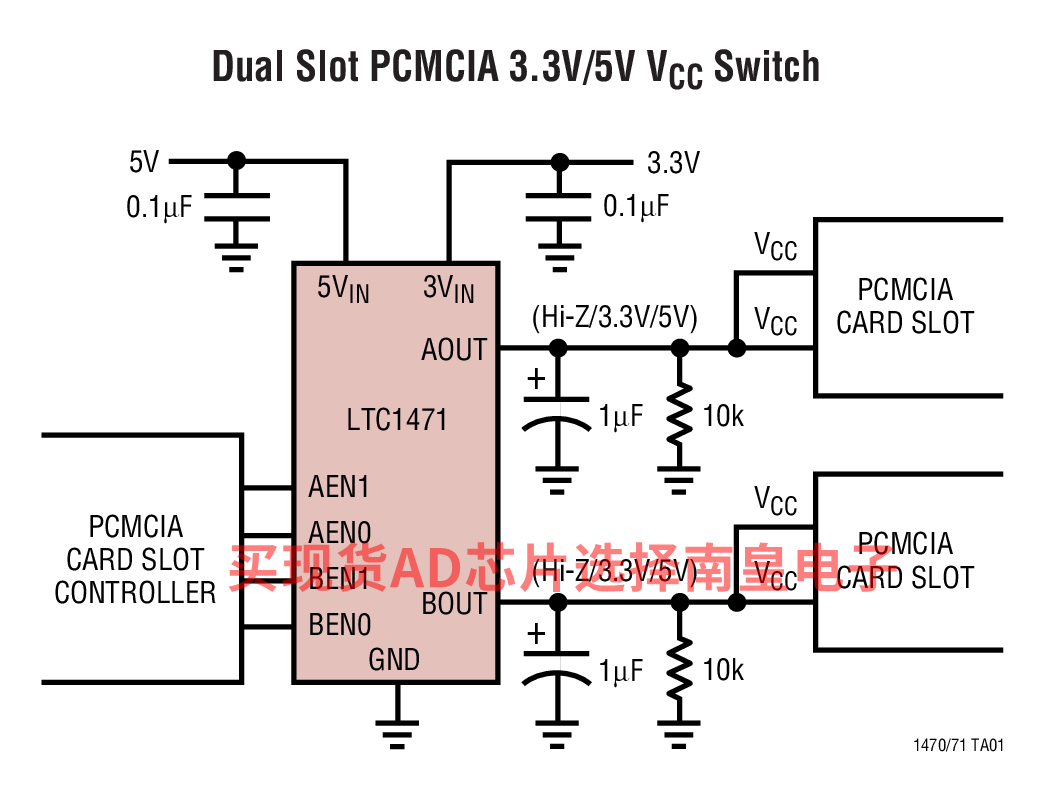

LTC1471 是 LTC1470 的双通道版本，并可提供 16 引脚 SO 封装。
应用
- 机顶盒 / 开放缆线
- 笔记本电脑
- 掌上型电脑
- 笔控型电脑
- 手持式终端
- 3.5V / 5V 电源开关
- 采用 8 引脚 SO 封装的单通道 3.3V / 5V 开关
- 采用 16 引脚 SO 封装的双通道 3.3V / 5V 开关
- 内置电流限制和热停机功能电路
- 内置充电泵 (无需 12V)
- 极低 RDS(ON) MOSFET 开关
- 输出电流能力：1A
- 浪涌电流受到限制 (驱动 150μF 负载)
- 待用模式中的静态电流：1μA
- 无寄生体二极管
- 内置异或 (XOR) 功能免除了“黏合”逻辑
- “先断后连”开关操作
- 受控的上升和下降时间
LTC1471CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.05（100-499个）；4.78（1000+个）
LTC1471CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.05（100-499个）；4.78（1000+个）
LTC1471CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.05（100-499个）；4.78（1000+个）
LTC1471CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.05（100-499个）；4.78（1000+个）
