LTC1442（具基准的超低功率单通道 / 双通道比较器）-AD代理

LTC1442的基本参数

制造厂商：AD
产品类别：比较器
技术类目：基准电压源+比较器或放大器
功能描述：具基准的超低功率单通道 / 双通道比较器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1442的产品详情：

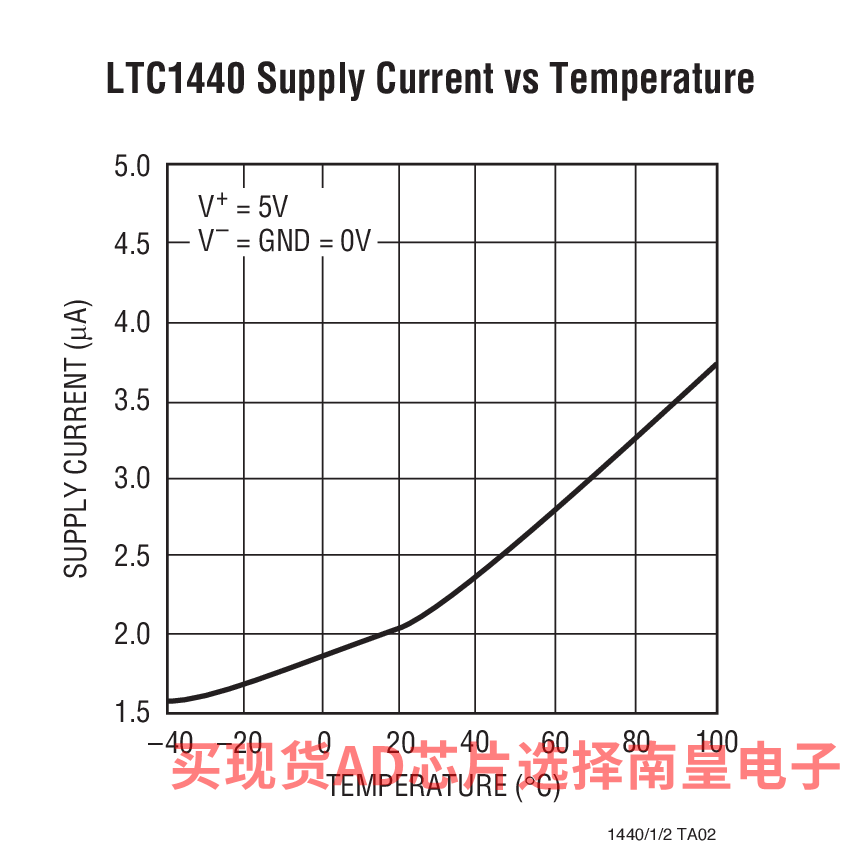

LTC1440 / LTC1441 / LTC1442 是具有内置基准的超低功率单通道和双通道比较器。该比较器在整个温度范围内具有 <3.7μA 的电源电流 (LTC1440)、一个 1.182V ±1% 基准、可编程迟滞 (LTC1440 / LTC1442) 以及可吸收和供应电流的 TTL/CMOS 输出。电压基准输出能够驱动一个高达 0.01μF 的旁路电容器，而不会产生振荡。

比较器采用 2V 至 11V 单电源或 ±1V 至 ±5.5V 双电源 (LTC1440) 供电。比较器迟滞可以容易地采用两个电阻器和 HYST 引脚 (LTC1440 / LTC1442) 进行设置。每个比较器的输入工作范围从负电源至正电源的 1.3V 以内。比较器输出级能够连续地供应高达 40mA 的电流。通过消除比较器改变逻辑状态时经常出现的交叉传导电流，清除了电源毛刺干扰。

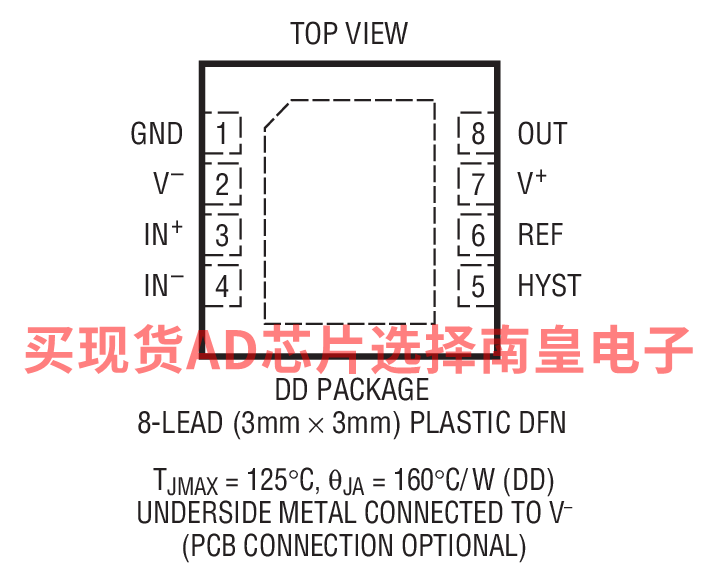

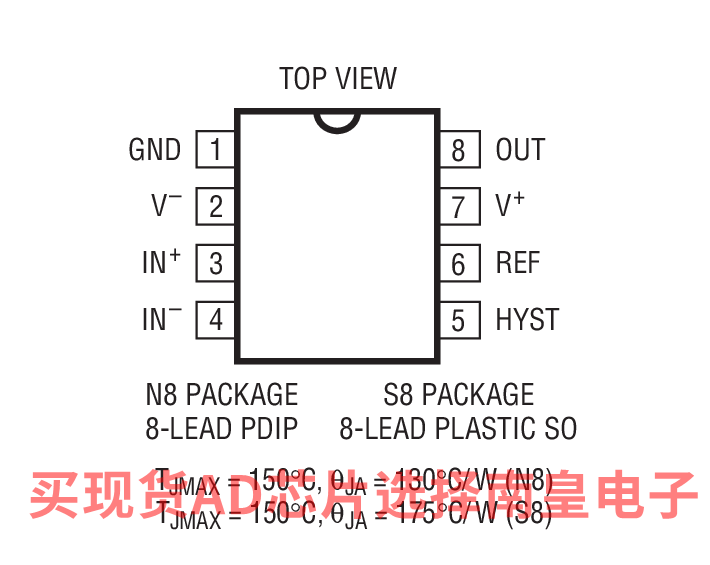

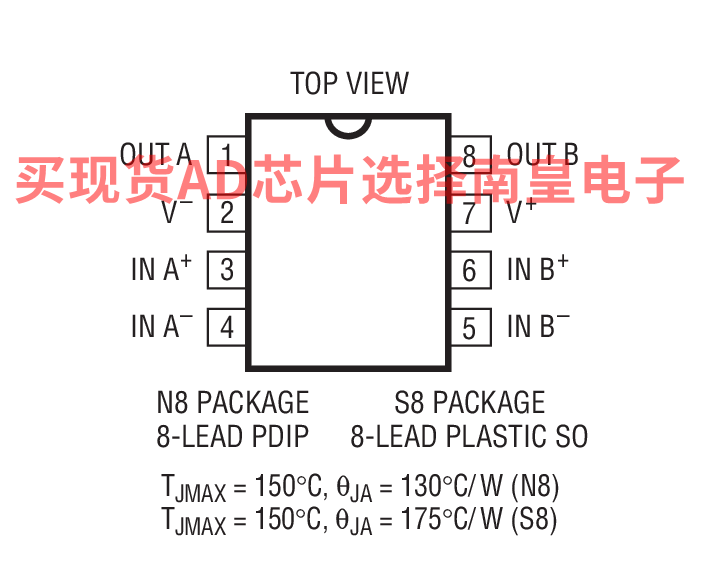

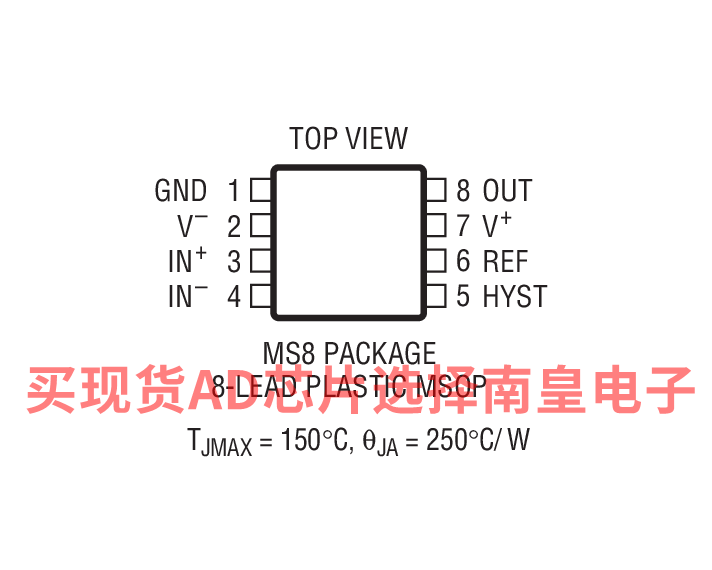

LTC1440 采用 8 引脚 PDIP、SO、MSOP 和 DFN 封装。 LTC1441 / LTC1442 采用 8 引脚 PDIP 和 SO 封装。

应用

电池供电型系统监视

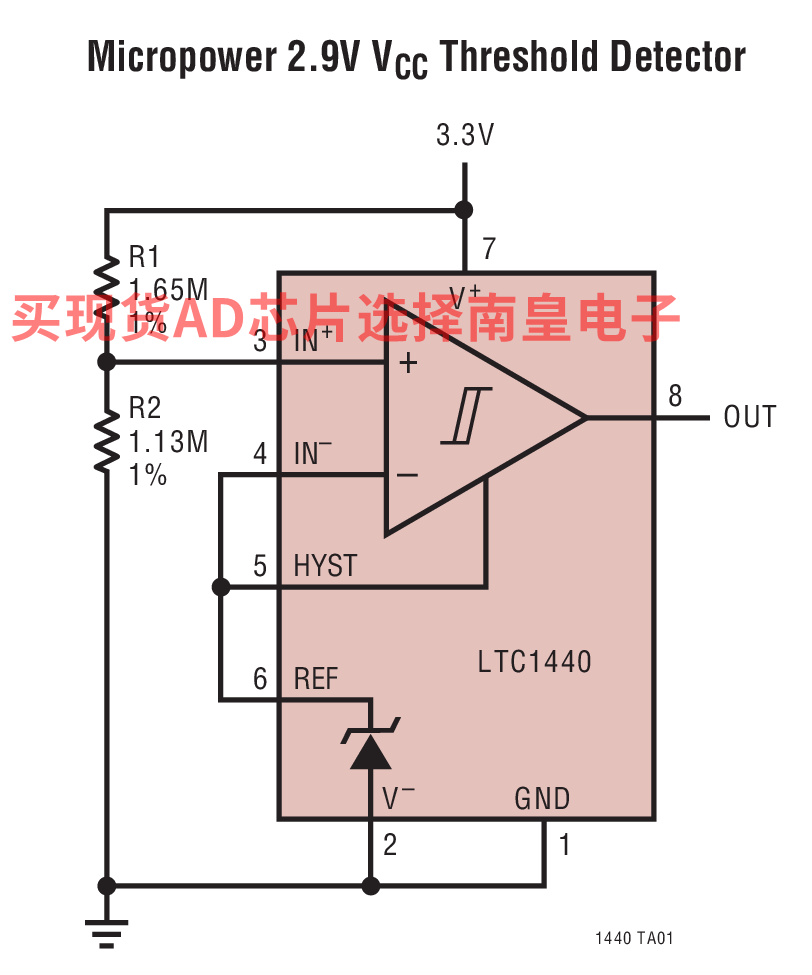

门限检测器
窗口比较器
振荡器电路

LTC1442的优势和特点：

超低静态电流：2.1μA 典型值 (LTC1440)
基准输出可驱动 0.01μF 电容器
可调的迟滞 (LTC1440 / LTC1442)
宽电源范围：
- 单通道：2V 至 11V
- 双通道：±1V 至 ±5.5V
输入电压范围包括负电源
TTL/CMOS 兼容型输出
12μs 传播延迟 (采用 10mV 过驱动)
无瞬态开路电流
40mA 连续供电电流
MAX921 / 922 / 923 的引脚兼容型升级器件
3mm x 3mm x 0.75mm DFN封装 (LTC1440)

LTC1442具体的完整产品型号参数及价格（美元）：

LTC1442CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.53（1000+个）

LTC1442CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.6（1000+个）

LTC1442CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.6（1000+个）

LTC1442DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，3300，工作温度：，AD官网报价：

LTC1442IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.11（100-499个）；2.99（1000+个）

LTC1442IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.22（100-499个）；3.06（1000+个）

LTC1442IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.22（100-499个）；3.06（1000+个）

LTC1442的评估套件：
