- 制造厂商：AD
- 产品类别：精密DAC
- 技术类目：源/吸电流数模转换器
- 功能描述：微功率 8 位电流吸收输出 D/A 转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1428-50 是一款具有一个 0μA 至 50μA 输出范围的微功率 8 位电流吸收输出 D/A 转换器 (DAC)。在 3.3V 或 5V 系统中，可给 DAC IOUT 引脚施加 2V 至 10V 的偏置。电源电流仅为 130μA。停机模式把电源电流降低至 0.2μA。
LTC1428-50 通过采用三种接口模式之一与外部电路通信：标准三线串行模式或两种脉冲模式之一。一旦上电，内部计数器立即复位至 10000000B，DAC 输出采用中间标度，而且依据 CS 信号电平把芯片配置为三线或脉冲模式。
在三线模式中，系统 MPU 能够连续地与 LTC1428-50 进行 8 位数据的来回传输。在脉冲模式中，DAC 输出靠上的 6 个位针对“仅限递增”(单线接口) 或“递增 / 递减”(两线接口) 操作来设置，这取决于 DIN 信号电平。在仅限递增的模式中，如果计数器增加至超出全标度，则计数器翻转并把 DAC 设定为零。在递增 / 递减模式中，计数器在全标度停止递增，在零标度停止递减，而且并不翻转。
LTC1428-50 采用 8 引脚 SO 封装。
应用

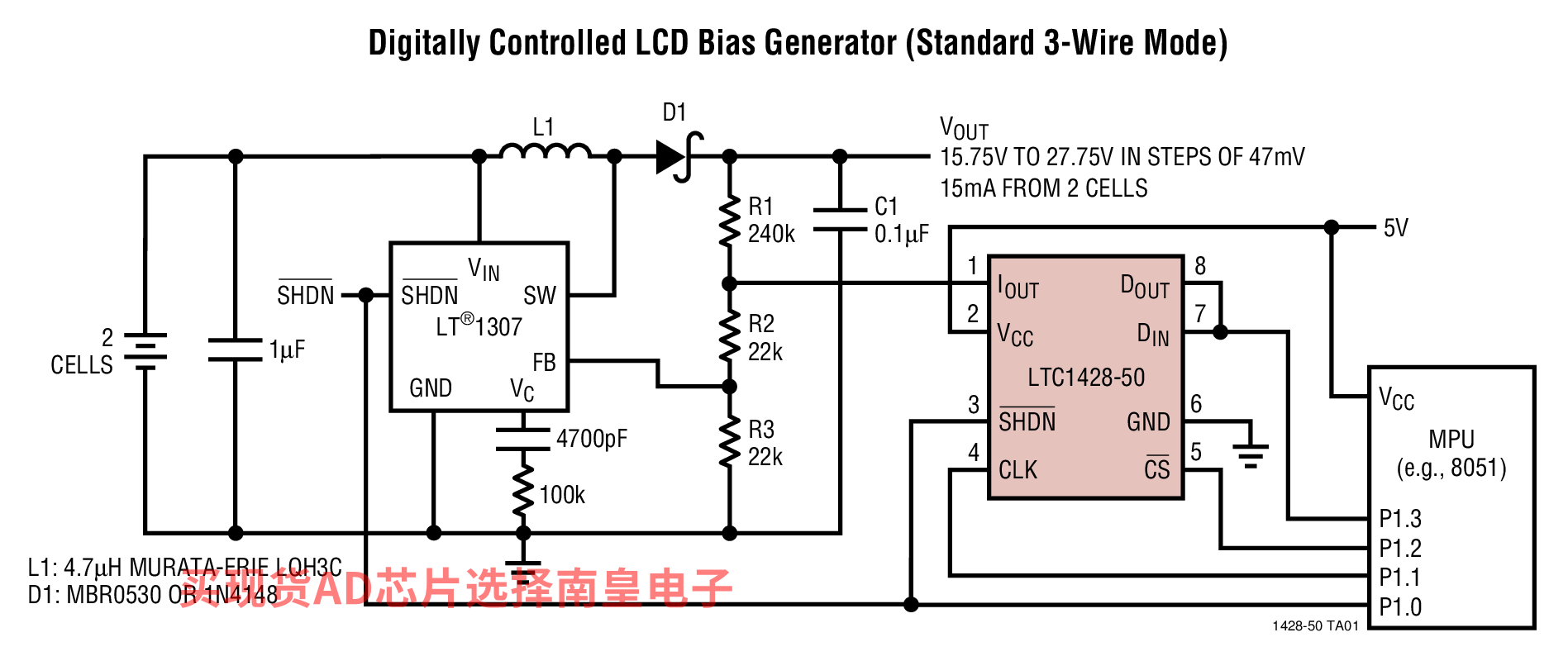

- LCD 对比度控制
- 背光灯亮度控制
- 电源电压调节
- 电池充电器电压 / 电流调节
- GaAs FET 偏置调节
- 微调电位器免除
- 精准型全标度 DAC 在 25°C 时的输出电流：50μA ±3%
- 宽输出电压 DC 符合性：2V 至 10V
- 宽电源范围：3V ≤ VCC ≤ 6.5V
- 停机模式中的电源电流：0.2μA
- 低电源电流：130μA
- 采用 8 引脚 SO 封装
- Triple Mode 接口
- 标准三线模式
- 单线脉冲模式接口：仅限递增
- 两线脉冲模式接口：递增 / 递减
- 在三线模式中具有 DAC 数值回读能力
- DAC 在中间标度上电
- DAC 内容在停机模式中保存
LTC1428CS8-50#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.16（100-499个）；3（1000+个）
LTC1428CS8-50#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.16（100-499个）；3（1000+个）
LTC1428CS8-50#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.16（100-499个）；3（1000+个）
LTC1428CS8-50#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.16（100-499个）；3（1000+个）
