LTC1419 是一款 1μs、800ksps、14 位采样 A/D 转换器，其仅从 ±5V 电源吸取 150mW 功率。这款易用型器件包括一个高动态范围采样及保持电路和一个精准型基准。两个数字式可选的电源停机模式为低功率系统提供了灵活性。

LTC1419 具有一个 ±2.5V 全标度输入范围。出色的 AC 性能包括 81.5dB S/(N + D) 和 93dB THD (采用一个 100kHz 输入)；80dB S/(N + D) 和 86dB THD (在 400kHz 奈奎斯特输入频率)。

该器件独特的差分输入采样及保持电路能够在高达其20MHz 带宽采集单端或差分输入信号。60dB的共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。

该 ADC 具有一个与微处理器 (μP) 相兼容的 14 位并行输出端口。在转换结果中无流水线延迟。一个单独的转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

Third Party Vendor Availability

ADI partners with third party vendors who assemble and test packaged products with RH Dice inside.

Part Number Description SCD or SMD# RAD1419 14-Bit, 800ksps Sampling ADC With Shutdown View

应用

• 电信
• 数字信号处理
• 多路复用数据采集系统
• 高速数据采集
• 频谱分析
• 成像系统

????

• 采样速率：800ksps
• 功耗：150mW
• 81.5dB S/(N + D) 和 93dB THD
• 无漏失码
• 无流水线延迟
• 打盹和睡眠停机模式
• 采用 2.5V 内部 15ppm/°C 基准或外部基准工作
• 真正的差分输入可抑制共模噪声
• 20MHz 满功率带宽采样
• 双极性输入范围：±2.5V

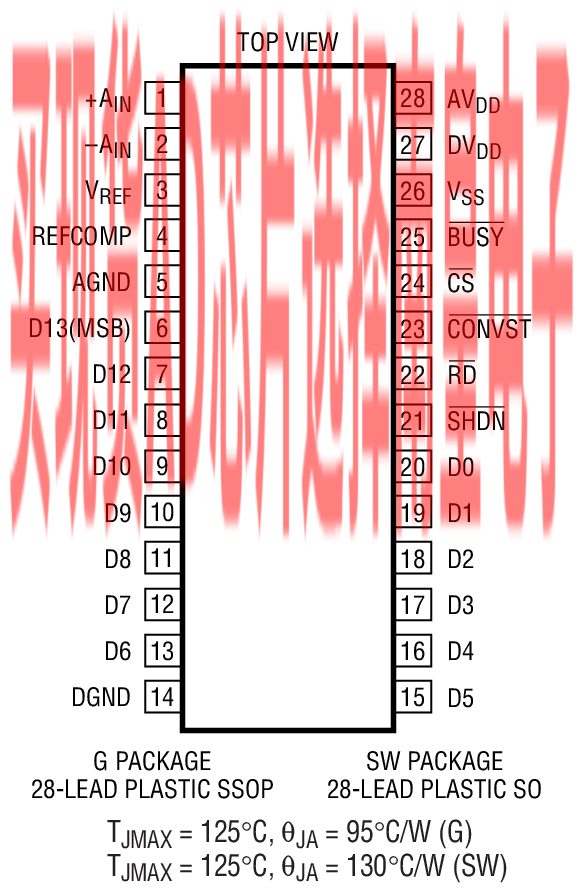

• 28 引脚 SSOP 封装和 SO 封装

?????

LTC1419ACG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：31.4（100-499个）；29.56（1000+个）

LTC1419ACG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：31.4（100-499个）；29.56（1000+个）

LTC1419ACSW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：0 to 70C，AD官网报价：30.88（100-499个）；29.1（1000+个）

LTC1419ACSW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：30.88（100-499个）；29.1（1000+个）

LTC1419ADICE#MILDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，100，工作温度：，AD官网报价：

LTC1419AIG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：36.05（100-499个）；33.93（1000+个）

LTC1419AIG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：36.05（100-499个）；33.93（1000+个）

LTC1419AISW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：35.48（100-499个）；33.41（1000+个）

LTC1419AISW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：35.48（100-499个）；33.41（1000+个）

LTC1419CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：18.8（100-499个）；17.77（1000+个）

LTC1419CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：18.8（100-499个）；17.77（1000+个）

LTC1419CSW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：0 to 70C，AD官网报价：18.63（100-499个）；17.54（1000+个）

LTC1419CSW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：18.63（100-499个）；17.54（1000+个）

LTC1419IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：20.99（100-499个）；19.72（1000+个）

LTC1419IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：20.99（100-499个）；19.72（1000+个）

LTC1419ISW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：20.64（100-499个）；19.44（1000+个）

LTC1419ISW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：20.64（100-499个）；19.44（1000+个）

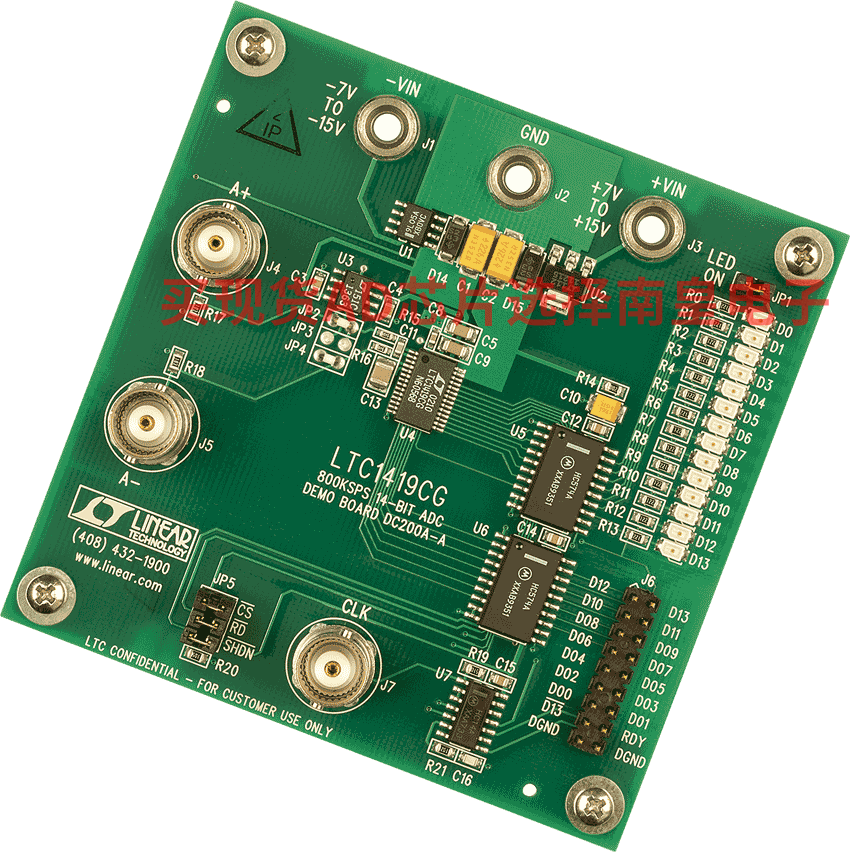

DC200A-A：LTC1419 | 14-Bit, 800ksps ADC

DC200A-A: Demo Board for the LTC1419 14-Bit, 800ksps Sampling A/D Converter with Shutdown.
