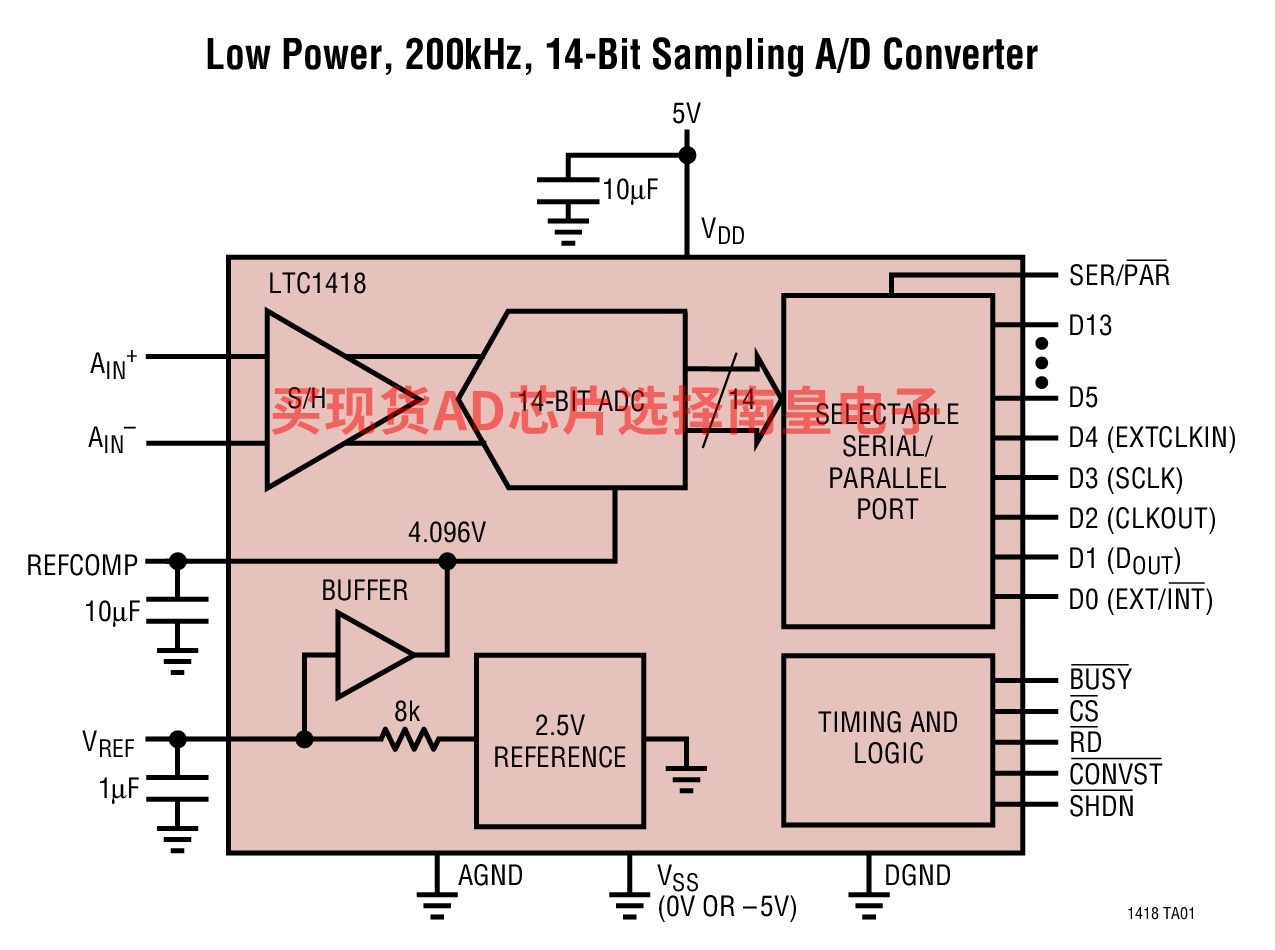

LTC1418 是一款低功率、200ksps、14 位 A/D 转换器。数据输出可针对 14 位并行或串行格式进行选择。这款多用途器件能采用单 5V 或 ±5V 电源供电运作。一个片内高性能采样及保持电路、一个高精度基准和内部定时较大限度地降低了外部电路要求。利用两种可由用户选择的电源停机模式使得 15mW 的低功率耗散更具吸引力。

LTC1418 可转换 0V 至 4.096V 单极输入 (采用单 5V 电源) 和 ±2.048V 双极输入 (采用 ±5V 电源)。DC 规格包括 ±1.25LSB INL、±1LSB DNL 和整个温度范围内的无漏失码。出色的 AC 性能包括在 100kHz 奈奎斯特频率条件下的 82dB S/(N + D) 和 94dB THD。

灵活的输出格式可提供并行或串行 I/O。可兼容 SPI/MICROWIRE 的串行 I/O 端口能够充当主控器或从动器，并能支持 DC 至 10MHz 的时钟频率。一个分离的转换起动输入和一个数据就绪信号 (BUSY) 可轻松控制转换起动和数据传输。

• 远程数据采集
• 电池供电式系统
• 数字信号处理
• 隔离式数据采集系统
• 音频和电信处理
• 医疗仪表



• 单电源 5V 或 ±5V 操作
• 采样速率：200ksps

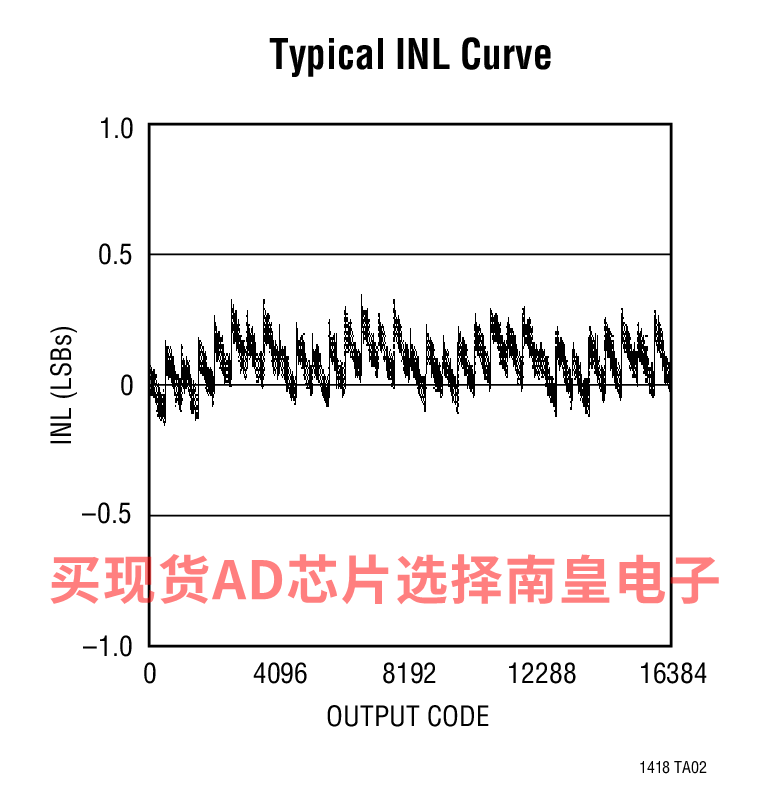

• ±1.25LSB INL 和 ±1LSB DNL (最大值)
• 功率耗散：15mW (典型值)
• 并行或串行数据输出
• 在整个温度范围内无漏失码
• 电源停机：打盹和睡眠模式
• 外部或内部基准
• 差分高阻抗模拟输入
• 输入范围：0V 至 4.096V 或 ±2.048V
• 在奈奎斯特频率具有 81.5dB S/(N + D) 和 -94dB THD
• 28 引脚 SSOP 封装



LTC1418ACG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：12.38（100-499个）；11.66（1000+个）

LTC1418ACG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：12.38（100-499个）；11.66（1000+个）

LTC1418AIG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：13.26（100-499个）；12.49（1000+个）

LTC1418AIG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：13.26（100-499个）；12.49（1000+个）

LTC1418CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：9.63（100-499个）；9.08（1000+个）

LTC1418CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：9.63（100-499个）；9.08（1000+个）

LTC1418IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：10.51（100-499个）；9.9（1000+个）

LTC1418IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：10.51（100-499个）；9.9（1000+个）

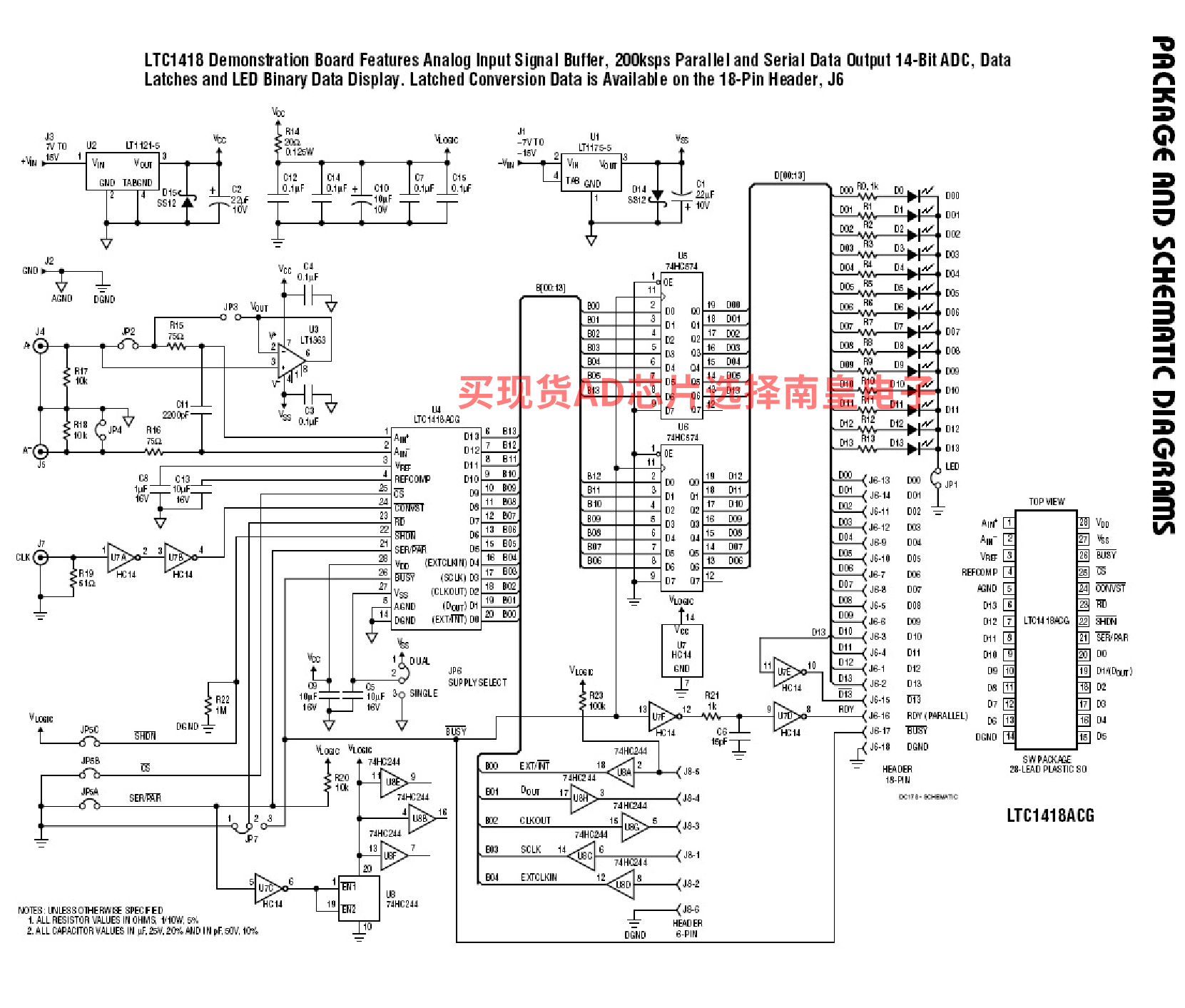

DC178A：LTC1418CG | 低功耗14位ADC串行/并行接口

DC178A：LTC1418具有串行和并行I/O的低功耗、14位、200ksps ADC演示板。
