LTC1417 是一款低功率、400ksps、14 位 A/D 转换器。该通用型器件能采用单 5V 或 ±5V 电源供电运行。一个内置的高性能采样及保持电路、一个精准型基准和内部修整较大限度降低了外部电路要求。利用两种用户可选的电源停机模式使 LTC1417 的 20mW 低功耗特性更具吸引力。

LTC1417 可转换 0V 至 4.096V 单极性输入 (当采用一个 5V 电源) 和 ±2.048V 双极性输入 (当采用 ±5V 电源)。DC 规格包括 ±1.25LSB INL、±1LSB DNL 和无漏失码 (在整个温度范围内)。出色的 AC 性能包括 81dB S/(N + D) 和 –95dB THD (在一个 200kHz 奈奎斯特输入频率)。

内部时钟针对 2μs 最大转换时间进行修整。一个单独的转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

应用

• 高速数据采集
• 数字信号处理
• 隔离式数据采集系统
• 音频和电信处理
• 频谱测量仪表

• 16 引脚窄体 SSOP 封装 (SO-8 封装的占板面积)
• 采样速率：400ksps
• ±1.25LSB INL 和 ±1LSB DNL (最大值)
• 功耗：20mW (典型值)
• 单电源 5V 或 ±5V 工作
• 串行数据输出
• 在整个温度范围内无漏失码
• 电源停机：打盹和睡眠模式
• 可采用外部基准或内部基准工作
• 差分高阻抗模拟输入
• 输入范围：0V 至 4.096V 或 ±2.048V

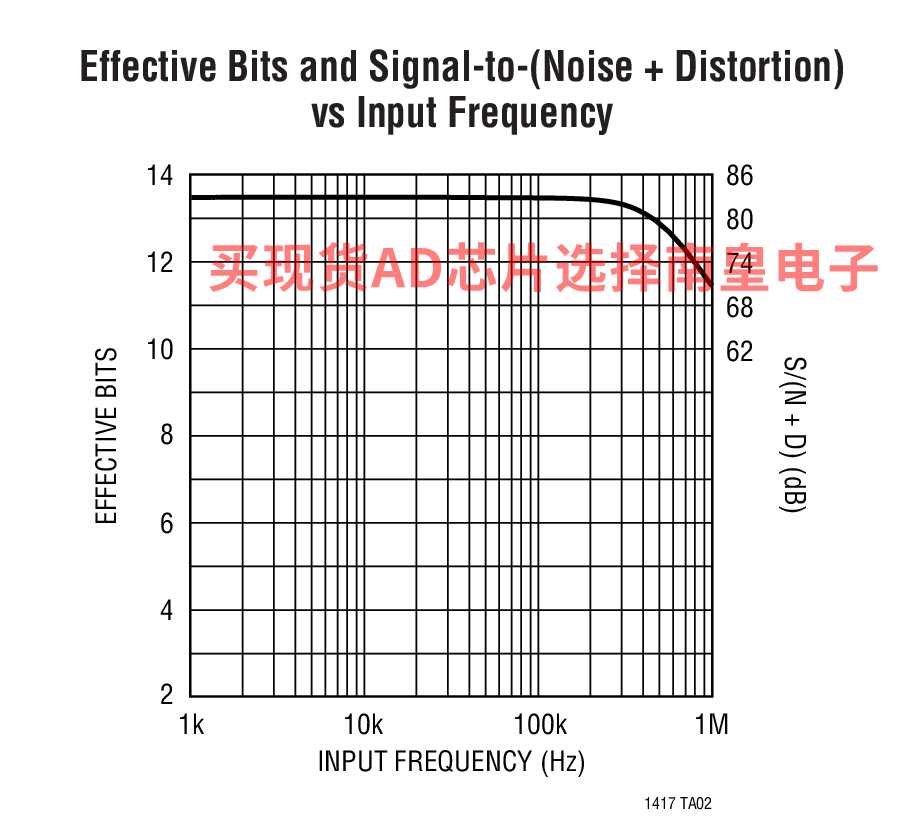

• 81dB S/(N + D) 和 –95dB THD (在奈奎斯特频率)

LTC1417ACGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：11.62（100-499个）；10.88（1000+个）

LTC1417ACGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：11.62（100-499个）；10.88（1000+个）

LTC1417AIGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：12.54（100-499个）；11.86（1000+个）

LTC1417AIGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.54（100-499个）；11.86（1000+个）

LTC1417CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：9.49（100-499个）；8.81（1000+个）

LTC1417CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：9.49（100-499个）；8.81（1000+个）

LTC1417IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：10.41（100-499个）；9.73（1000+个）

LTC1417IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.41（100-499个）；9.73（1000+个）

DC214A：LTC1417CGN | 14位、400ksps串行ADC
