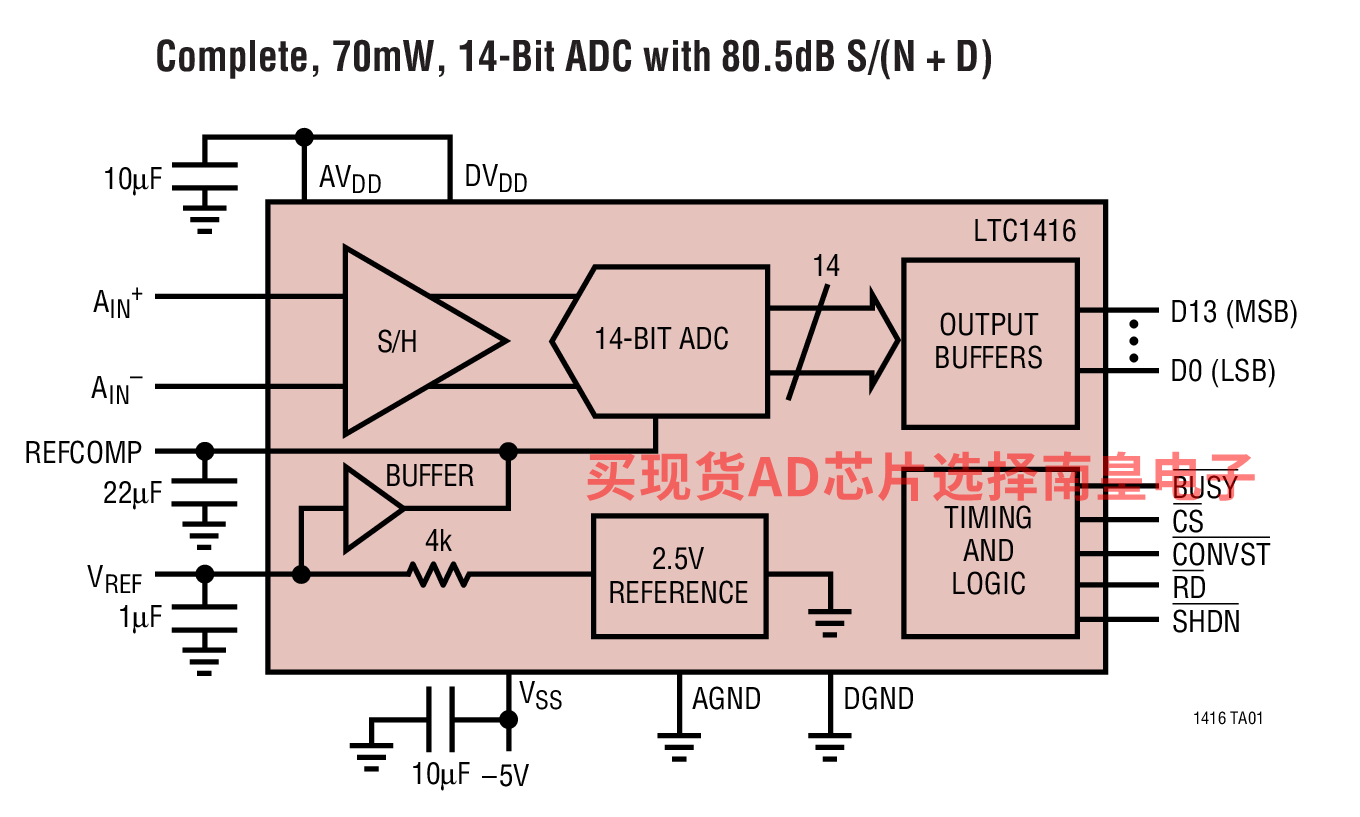

LTC1416 是一款 2.2μs、400ksps、14 位采样 A/D 转换器，其仅从 ±5V 电源吸取 70mW 功率。这款易用型器件包括一个高动态范围采样及保持电路和一个精准型基准。两个数字式可选的电源停机模式为低功率系统提供了灵活性。

LTC1416 的全标度输入范围为 ±2.5V。最大 DC 规格包括 ±2LSB INL 和 ±1.5LSB DNL (在整个温度范围内)。出色的 AC 性能包括 80.5dB S/(N + D) 和 93dB THD (采用一个 100kHz 输入)，以及 80dB S/(N + D) 和 90dB THD (在 200kHz 奈奎斯特输入频率)。

该器件独特的差分输入采样及保持电路能够在高达其15MHz 带宽采集单端或差分输入信号。60dB的共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。

该 ADC 具有一个与微处理器 (μP) 相兼容的 14 位并行输出端口。在转换结果中无流水线延迟。一个单独的转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

应用

• 电信
• 数字信号处理
• 多路复用数据采集系统
• 高速数据采集
• 频谱分析
• 成像系统

• 采样速率：400ksps
• 功耗：70mW
• 有保证的 ±1.5LSB DNL，±2LSB INL (最大值)
• 80.5dB S/(N + D) 和 93dB THD (在 100kHz)
• 80dB S/(N + D) 和 90dB THD (在奈奎斯特频率)
• 打盹和睡眠停机模式
• 采用内部基准或外部基准工作
• 真正的差分输入可抑制共模噪声
• 15MHz 满功率带宽采样
• ±2.5V 双极性输入范围
• 28 引脚 SSOP 封装

LTC1416CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：8.63（100-499个）；8.05（1000+个）

LTC1416CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：8.63（100-499个）；8.05（1000+个）

LTC1416IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：9.14（100-499个）；8.63（1000+个）

LTC1416IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：9.14（100-499个）；8.63（1000+个）

DC200A-L：LTC1416 | 14-Bit, 400ksps Low Power ADC

DC200A-L: Demo Board for the LTC1416 Low Power 14-Bit, 400ksps Sampling ADC.
