LTC1414 是一款 14 位、2.2Msps、采样 A/D 转换器，其仅从 ±5V 电源吸取 175mW 功率。这款高性能 ADC 包括一个高动态范围采样及保持电路、一个精准型基准，而且不需要外部组件。

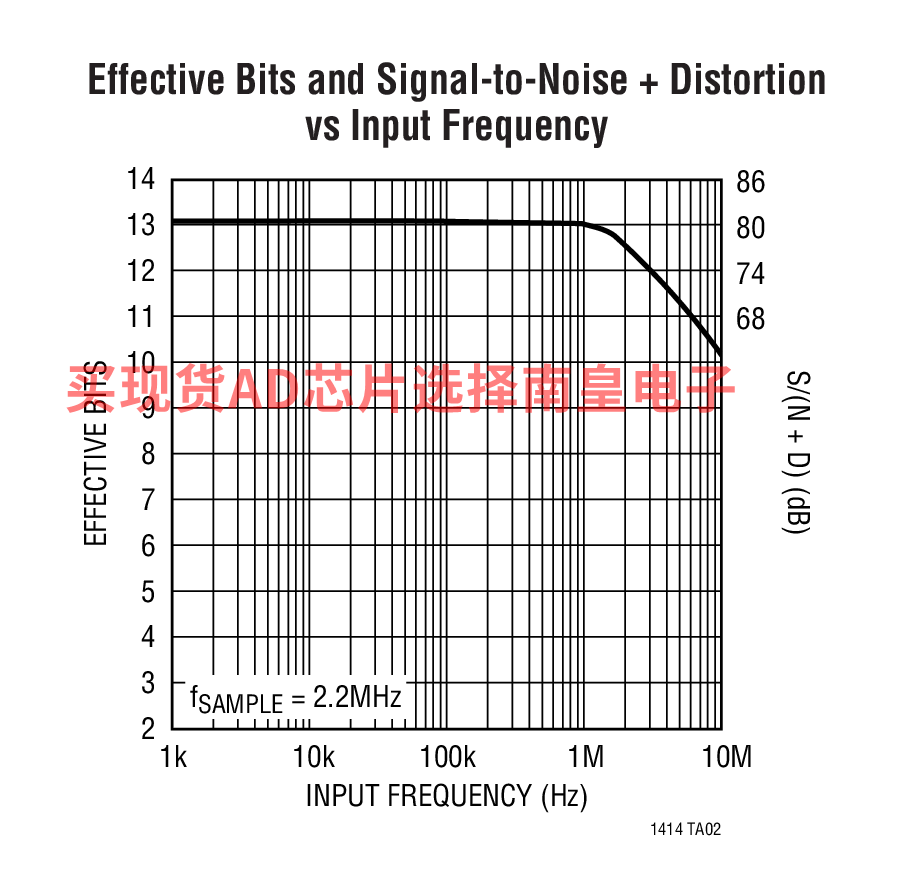

LTC1414 的高性能采样及保持电路具有一个 ±2.5V 的全标度输入范围。出色的 AC 性能包括 80dB S/(N + D) 和 95dB SFDR (采用一个 100kHz 输入)。该性能在 1.1MHz 奈奎斯特输入频率保持很高的水平，具有 78dB S/(N + D) 和 84dB SFDR。

该器件独特的差分输入采样及保持电路能够在高达其40MHz 带宽采集单端或差分输入信号。70dB的共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声

该 ADC 具有一个与微处理器相兼容的 14 位并行输出端口。在转换结果中无流水线延迟。

应用

• 电信
• 数字信号处理
• 多路复用数据采集系统
• 高速数据采集
• 频谱分析
• 成像系统

• 采样速率：2.2Msps
• 出众的频谱纯度：
  • 80dB S/(N + D) 和 95dB SFDR (在 100kHz)
  • 78dB S/(N + D) 和 84dB SFDR (在奈奎斯特频率)
• 超低失真 (采用单端或差分输入)
• ±2.5V 双极性输入范围免除了电平移位和轨至轨运放要求
• 用于外部或内部基准的简易接线
• 无流水线延迟
• 功耗：175mW (采用 ±5V 电源)
• 28 引脚窄体 SSOP 封装

LTC1414CGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：0 to 70C，AD官网报价：20.99（100-499个）；18.52（1000+个）

LTC1414CGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：20.99（100-499个）；18.52（1000+个）

LTC1414DICE，封装：CHIPS OR DIE，包装形式及数量：托盘，130，工作温度：，AD官网报价：

LTC1414DICE#MILDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，130，工作温度：，AD官网报价：112.5（1000+个）

LTC1414IGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：25.24（100-499个）；20.82（1000+个）

LTC1414IGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：25.24（100-499个）；20.82（1000+个）

DC199A：LTC1414CGN | 2.2 Msps、14位、并行输出采样ADC
