- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：单电源、14 位、2.5Msps ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

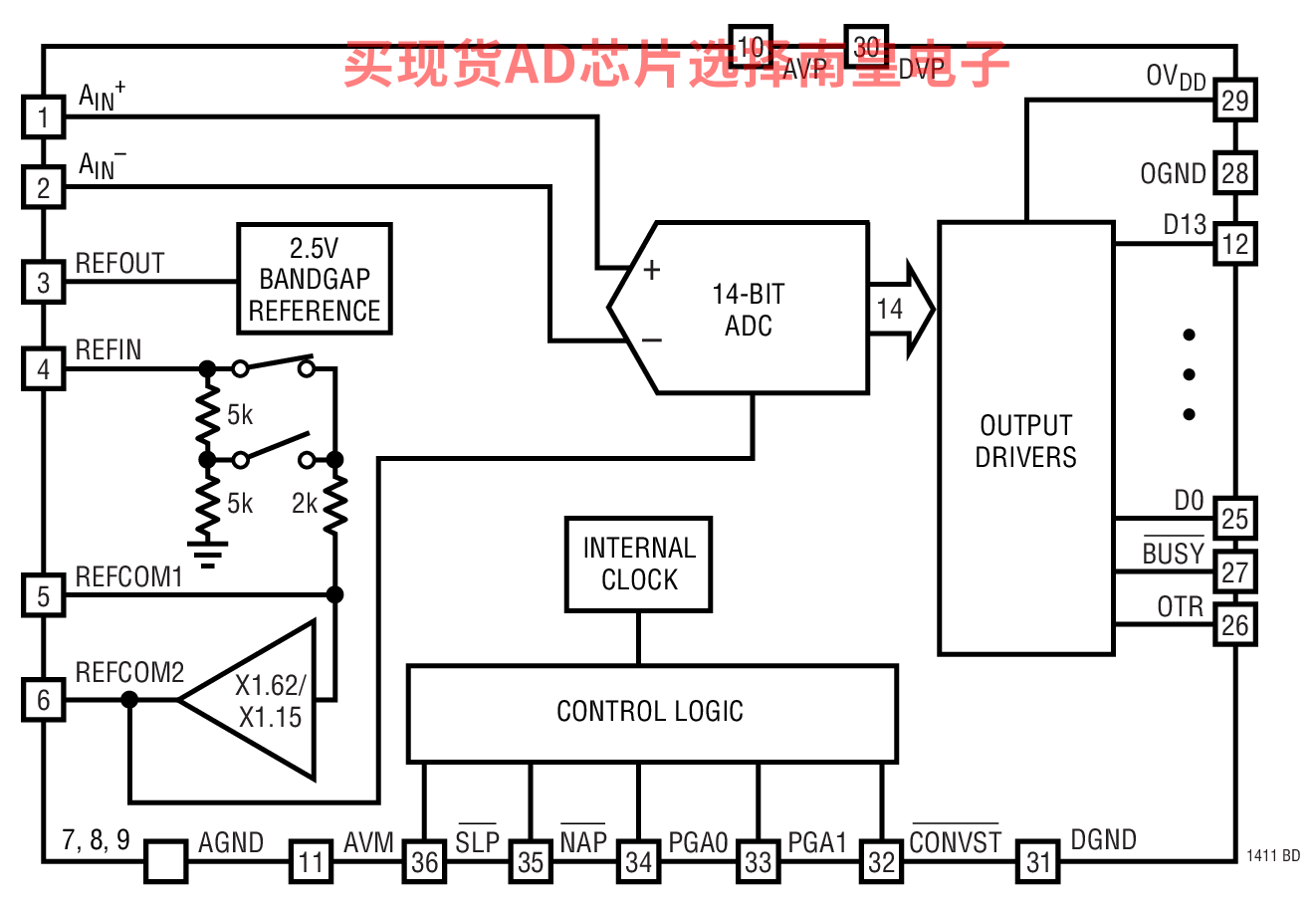

LTC1411 是一款采用 36 引脚 SSOP 封装的 2.5Msps 采样 14 位 A/D 转换器，其通常仅从单 5V 电源吸取 195mW 功率。这款易用型器件配有一个高动态范围采样及保持电路、一个精准型基准、可编程输入范围和一个在内部修整的时钟。该 ADC 可利用打盹和睡眠模式断电，以适合低功率应用的需要。

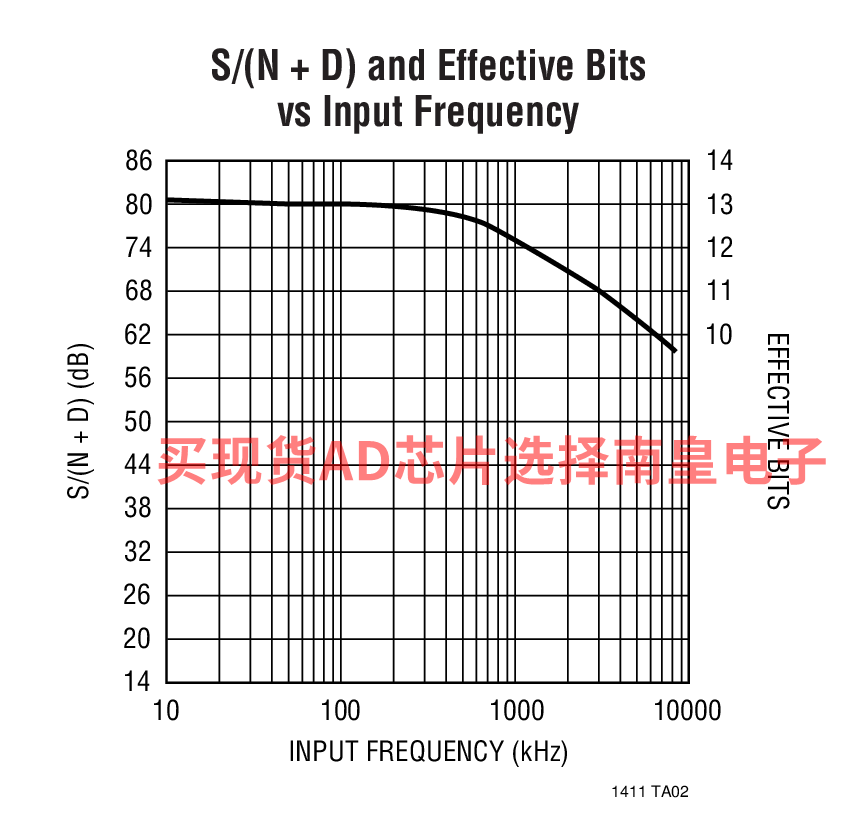

LTC1411 可转换差分或单端输入，并以二进制补码格式显示数据。最大 DC 规格包括 ±2LSB INL 和 14 位无漏失码 (在整个温度范围内)。出色的动态性能包括 80dB S/(N + D) 和 90dB THD (在 100kHz 奈奎斯特输入频率)。
LTC1411 具有 4 种通过两个数字输入引脚 PGA0 和 PGA1 进行选择的可编程输入范围。这提供了 ±1.8V、±1.27V、±0.9V 和 ±0.64V 的输入范围。一个超范围信号连同 D13 (MSB) 将指示某个信号是超过还是低于 ADC 的输入范围。一个简单的转换起动输入和一个数据就绪信号简化了至 FIFO、DSP 和微处理器的连接。
应用
- 电信
- 高速数据采集
- 数字信号处理
- 多路复用数据采集系统
- 频谱分析
- 成像系统
- 采样速率：2.5Msps
- 80dB S/(N + D) 和 90dB THD (在 100kHz fIN)
- 单 5V 电源操作
- 无流水线延迟
- 可编程输入范围
- 低功耗：195mW (典型值)
- 真正的差分输入可抑制共模噪声
- 超范围指示器
- 内部或外部基准
- 睡眠 (1μA) 和打盹 (2mA) 停机模式

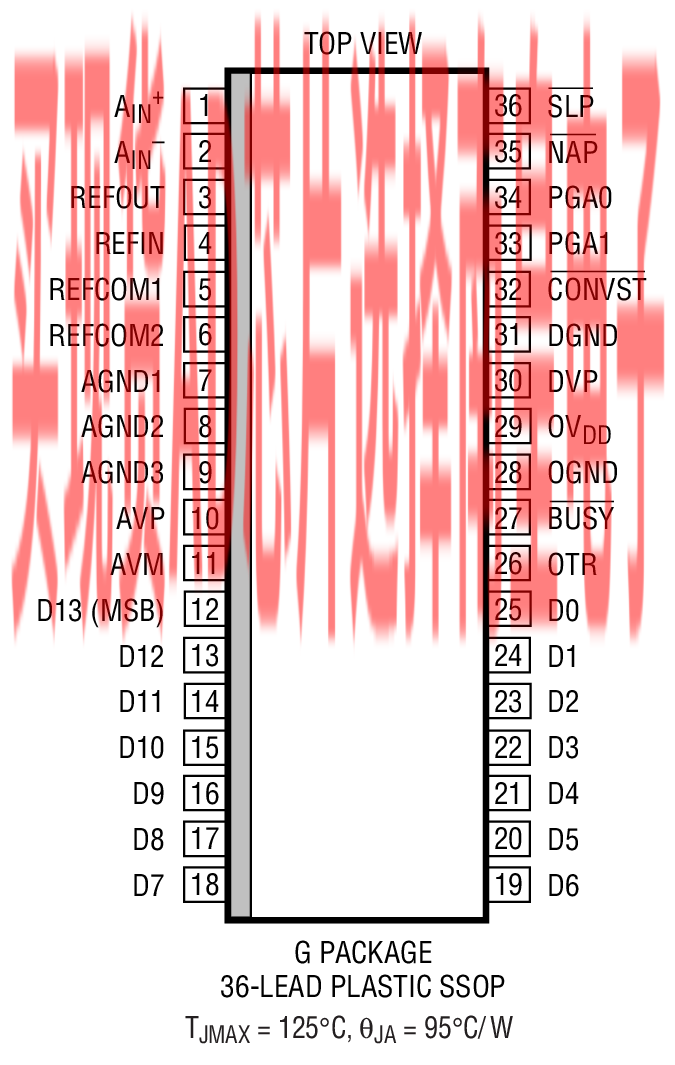

- 36 引脚 SSOP 封装
LTC1411CG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：24.15（100-499个）；19.91（1000+个）
LTC1411CG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：24.15（100-499个）；19.91（1000+个）
LTC1411IG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.11（1000+个）
LTC1411IG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.11（1000+个）
LTC1411CG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：24.15（100-499个）；19.91（1000+个）
LTC1411CG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：24.15（100-499个）；19.91（1000+个）
LTC1411IG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.11（1000+个）
LTC1411IG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.11（1000+个）
