- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：具停机功能的串行 12 位、2.2Msps 采样 ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

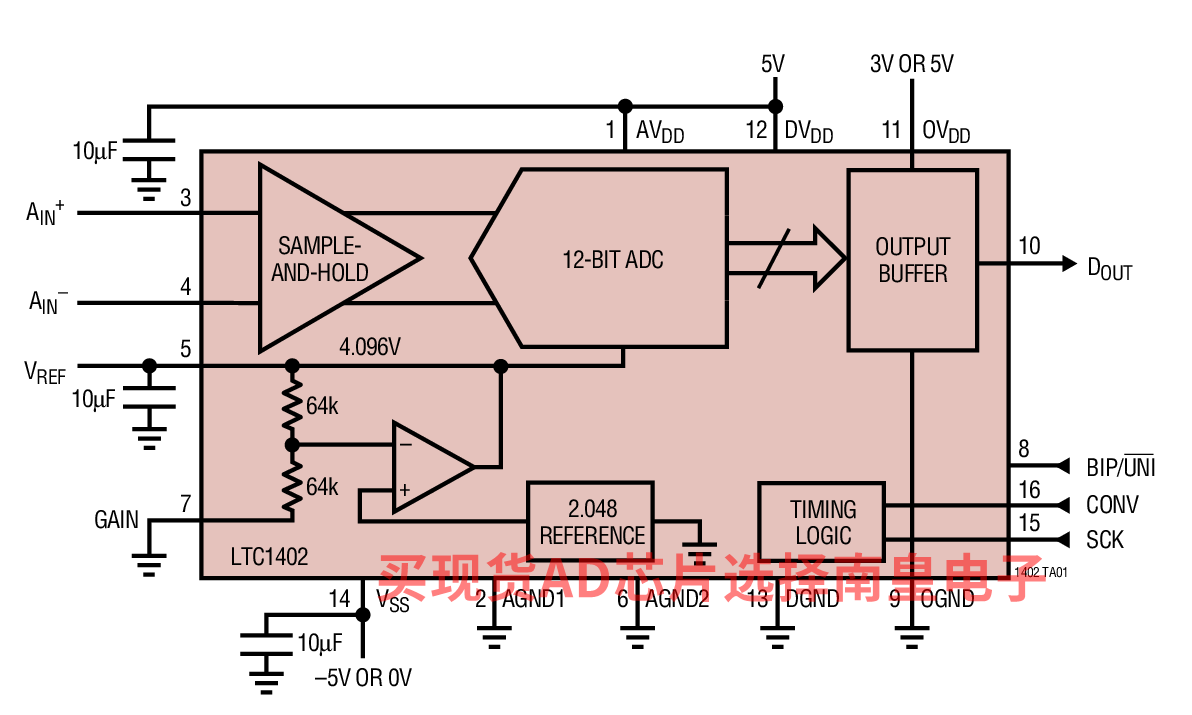

LTC1402 是一款 12 位、2.2Msps 采样 A/D 转换器。该高性能器件包括一个高动态范围采样及保持电路和一个精准型基准。其采用单 5V 电源或双 ±5V 电源工作，且仅从 5V 电源吸取 90mW 功率。
通用的差分输入为双电源系统提供了一个 4.096V 的单极性范围和一个 ±2.048V 的双极性范围，在此类系统中，高性能运放的工作性能最好，从而免除了增设特殊变换电路的需要。
高共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。
出色的 AC 性能包括 72dB S/(N + D) 和 –93dB SFDR (在 1.1MHz 的奈奎斯特输入频率，采用双 ±5V 电源) 以及 –84dB SFDR (采用单 5V 电源)。
LTC1402 具有两种省电模式：打盹和睡眠。打盹模式仅消耗 15mW 功率，并且能够立即唤醒和执行转换操作。在睡眠模式中，它通常消耗 10μW 功率。当从睡眠模式上电时，在串行数据字中提供一个基准就绪 (REFRDY) 信号，以指示基准已经稳定且芯片处于转换就绪状态。
三线式串行端口可实现至多种微处理器、微控制器和 DSP 的紧凑和高效数据传输。一个数字输出驱动器电源引脚提供了至 3V 或更低逻辑电源的直接连接。
应用
- 电信
- 高速数据和信号采集
- 数字式多路复用数据采集系统
- 数字无线电接收机
- 频谱分析
- 低功率和电池供电式系统
- 手持式或便携式仪器
- 成像系统
- 采样速率：2.2Msps
- 72dB S/(N + D) 和 –89dB THD (在奈奎斯特频率)
- 功耗：90mW (典型值)
- 80MHz 满功率带宽采样
- 在整个温度范围内无漏失码
- 采用 16 引脚窄体 SSOP 封装
- 单电源 5V 或 ±5V 工作
- 具即时唤醒功能的打盹模式：15mW
- 睡眠模式：10μW
- 真正的差分输入可抑制共模噪声
- 输入范围 (1mV/LSB)：0V 至 4.096V 或 ±2.048V
- 内部基准可从外部进行过驱动
- 至 DSP 和处理器的三线式接口 (可兼容 SPI 和 MICROWIRE )
LTC1402CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：8.63（100-499个）；8.06（1000+个）
LTC1402CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.63（100-499个）；8.06（1000+个）
LTC1402IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：9.83（100-499个）；9.21（1000+个）
LTC1402IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.83（100-499个）；9.21（1000+个）
LTC1402CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：8.63（100-499个）；8.06（1000+个）
LTC1402CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.63（100-499个）；8.06（1000+个）
LTC1402IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：9.83（100-499个）；9.21（1000+个）
LTC1402IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.83（100-499个）；9.21（1000+个）
