- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：具停机功能的完整 SO-8 封装、12 位、200ksps ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

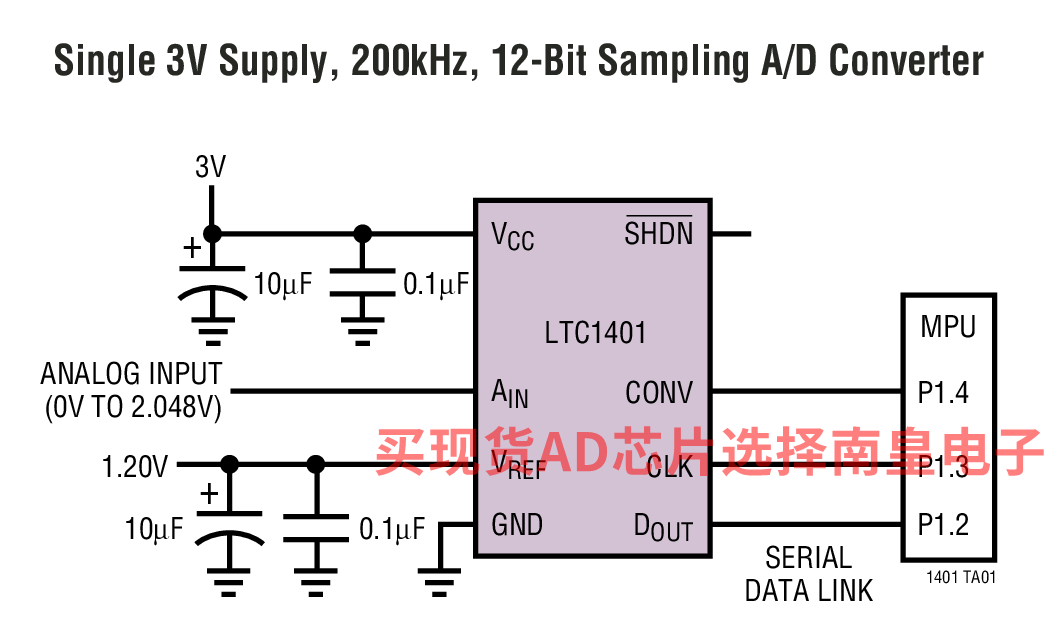

LTC1401 是一款完整的 200ksps、12 位 A/D 转换器，其采用单 3V 电源转换 0V 至2.048V单极性输入，且仅吸取 15mW 功率。这款易用型器件配有一个 315ns 采样及保持电路和一个精准型基准。最大 DC 规格包括 ±1LSB INL、±1LSB DNL 和 45ppm/°C 全标度温度漂移。
LTC1401 具有三种省电模式：打盹和睡眠 (通过串行接口) 以及停机 (通过将SHDN 引脚电平设定为零)。在打盹模式中，它仅消耗 1.5mW 功率，并且能够立即唤醒和执行转换操作。在睡眠 (停机) 模式中，它通常消耗 19.5μW (13.5μW) 功率。当从睡眠或停机模式上电时，在串行字中提供一个基准就绪 (REFRDY) 信号，以指示基准已经稳定且芯片处于转换就绪状态。
三线式串行端口可实现至多种微处理器、微控制器和 DSP 的紧凑和高效数据传输。
应用
- 低功率和电池供电式系统
- 手持式或便携式仪器
- 高速数据采集
- 数字信号处理
- 多路复用数据采集系统
- 电信
- 数字无线电
- 频谱分析
- 采用 SO-8 封装的完整 12 位 ADC
- 单电源 3V 工作
- 采样速率：200ksps
- 功耗：15mW (典型值)
- 68dB S/(N + D) 和 –72dB THD (在 50kHz)
- 在整个温度范围内无漏失码
- 具即时唤醒功能的打盹模式：1.5mW
- 睡眠模式：13.5μW
- 关断模式： 13.5µW
- 高阻抗模拟输入
- 输入范围 (0.5mV/LSB)：0V 至 2.048V
- 内部基准可从外部进行过驱动
- 至 DSP 和处理器的三线式接口 (可兼容 SPI 和 MICROWIRE )
LTC1401CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.69（1000+个）
LTC1401CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.69（1000+个）
LTC1401IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.38（1000+个）
LTC1401IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.38（1000+个）
LTC1401CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.69（1000+个）
LTC1401CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.69（1000+个）
LTC1401IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.38（1000+个）
LTC1401IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.38（1000+个）
