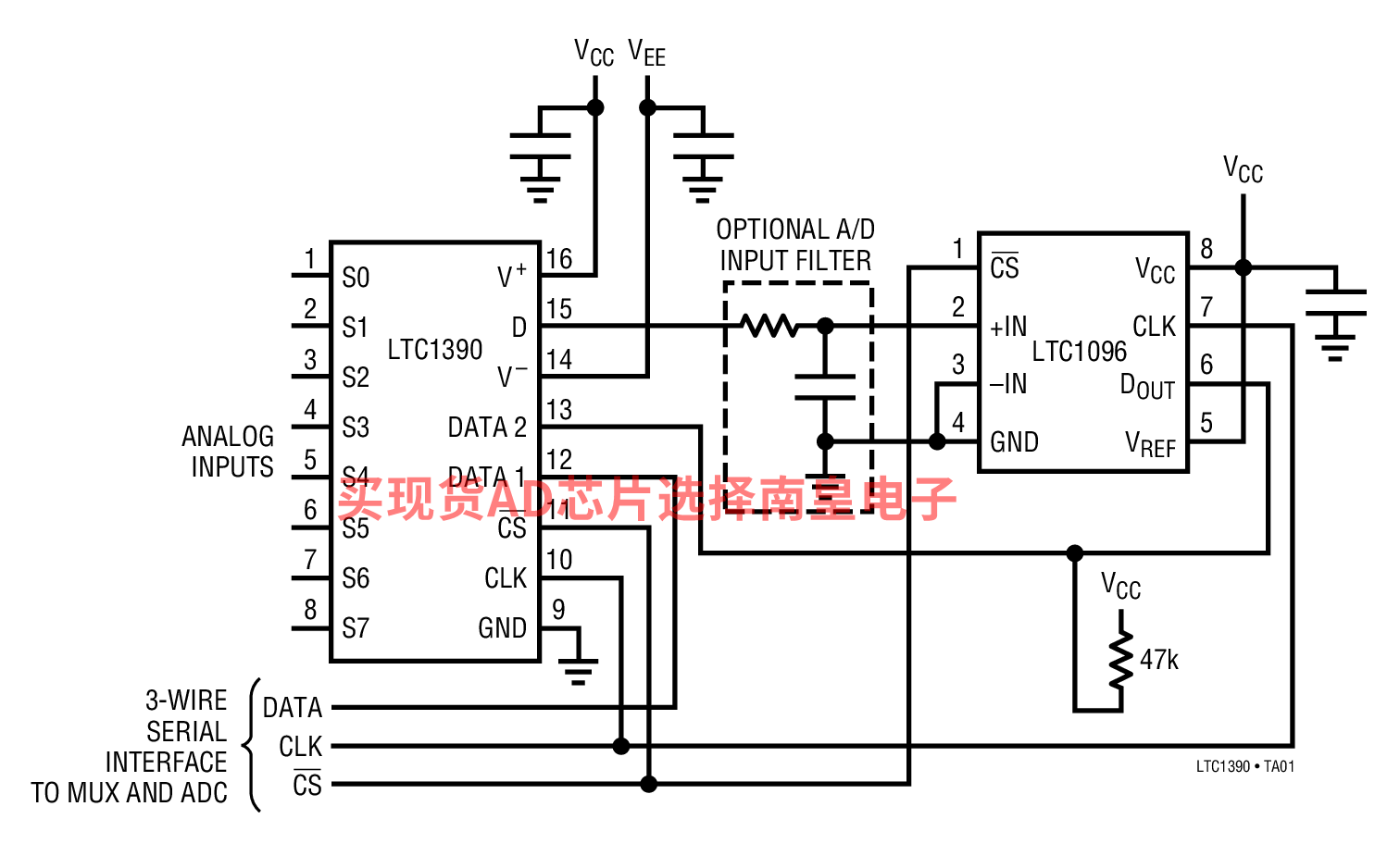

LTC1390 是一款高性能 CMOS 8:1 模拟多路复用器。该器件拥有一个具备双向数据重传功能的三线式数字接口，因而使其能与一个串行 A/D 转换器串联连线，并且仅采用一个串行端口。另外，该接口还允许对多个 LTC1390 进行串联或并联连线，从而在仅使用单个数字端口的情况下增加可用的 MUX 通道数目。所有上述特性在 LTC1390 充当一个多路分工器 (例如，D/A 转换器) 时也是有效的。

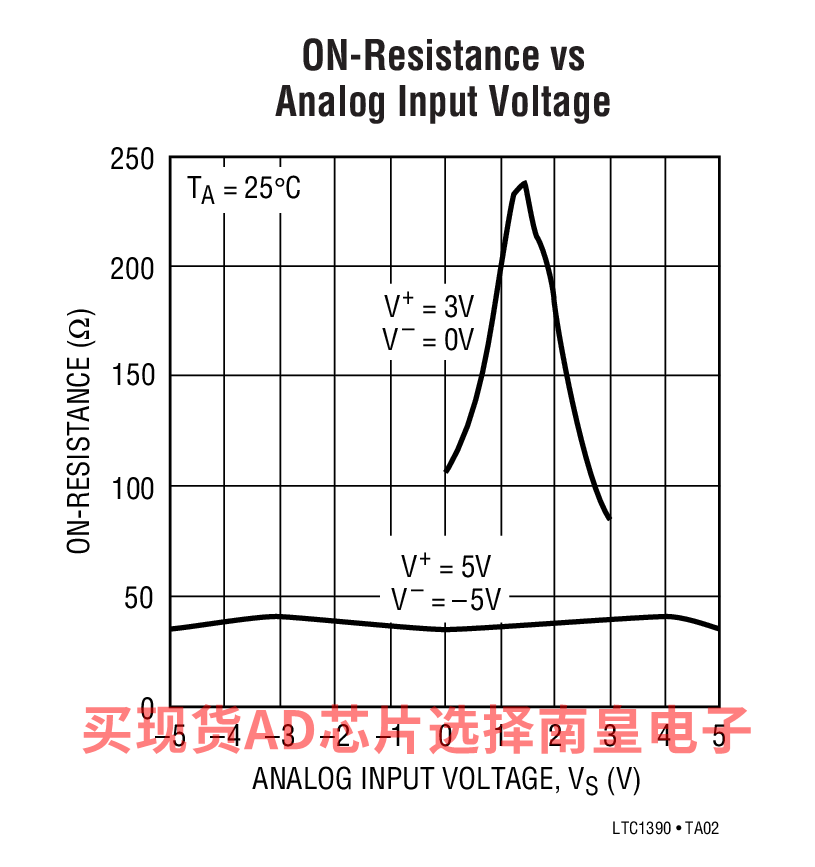

LTC1390 具有一个 45Ω 的典型 RON、50pA 的典型开关漏电流和得到保证的“先断后连”操作能力。电荷注入为 ±10pC (最大值)。当采用单电源或双电源供电运作时，所有的数字输入均可兼容 TTL 和 CMOS。输入能够承受 100mA 的故障电流。

LTC1390 可提供 16 引脚 PDIP 封装和窄体 SO 封装。

应用

• 数据采集系统
• 通信系统
• 信号多路复用 / 多路分工

• 三线式串行数字接口
• 数据重传允许与串行 A/D 转换器串联连接
• 单 3V 至 ±5V 电源工作
• 模拟输入可以扩展至电源轨
• 低电荷注入
• 低 RON：75Ω (最大值)
• 低漏电：±5nA (最大值)
• 有保证的“先断后连”
• 可兼容 TTL/CMOS (对于所有的数字输入)
• 可级联以提供更多的通道
• 可用作一个多路分工器

LTC1390CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.53（1000+个）

LTC1390CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.81（100-499个）；2.71（1000+个）

LTC1390CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.81（100-499个）；2.71（1000+个）

LTC1390CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.53（1000+个）

LTC1390CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.81（100-499个）；2.71（1000+个）

LTC1390CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.81（100-499个）；2.71（1000+个）
